Also nochmal zusammegefasst: mein Ziel ist es einen Oloiden zu entwickeln der in der Aquaristik funktioniert. Die Größe wird ein 60mm oder 80mm Oloid wobei ich den 80er vorziehe weil ich glaube das da der Markt größer ist. Ich werde mit 24v arbeiten wegen der Sicherheit und weil es auch bei den Großen funktioniert. Die Positionierung kann nah am Beckenrand sein weil der Oloid von unten saugt und nach vorn verteilt. Die Lautstärke sollte auch kein Problem sein da die Getriebe anders aufgebaut sind als noch vor 3-4 Jahren und wir das Desing nochmals überarbeitet haben und am Ende nur noch ein drittel der Zahnräder brauchen. Eine Frage die ich an euch stelle ist was soll der Oloid machen? Sauerstoff eintrag durch Oberflächen Belüftung ( halb getaucht ) oder lieber Strömung ( voll getaucht ) oder Strömung und Umwälzung in dem er Upsidedown auf den Boden gestellt wird ? Es ist alles mit einem Produkt machbar aber die Frage ist was ist der erste Schritt.
Zum Thema Drehzahl leider ist die Umrechnung nicht Linear sondern eine Kurve die noch nicht 100% erforscht ist aber da arbeiten wir drann, der 80er Oloid hätte ca 150 U/min wobei von mir angedacht ist, die Drehzahl in bestimmten Grenzen einstellbar zu machen.
Ich hoffe ich konnte schon einige Fragen beantworten und hoffe das noch viel mehr kommen, hier im Forum kann ich erst nach Feierabend schreiben da wir auch dem Chef ein möglichst weit fortgeschrittenes Produkt präsentieren wollen und uns damit im moment nur in der Freizeit beschäftigen. Als Vermittler und Schrauber und Ideengeber bin ich an Bord plus ein weiterer Schrauber und Tüftler und wichtig nicht zu vergessen ein Verfahrenstechniker für die Wissenschaftlichen Aspekte des Projekts.

MFG Tom

Und für alle die den Oloiden nicht kennen hier mal ein Beispiel dafür https://youtu.be/eRl3GU4QKTg das ist ein 400ter Oloid und hier ein 200ter https://youtu.be/ahg1GzhMBBE

so die Links sollten jetzt funktionieren. Ja es war lange still um die Oloiden unteranderem weil 3 Firmen sich daran versuchten aber nichts richtig auf die Reihe brachten. wir stehen bei vielen Punkten vor einem Trümmerfeld haben aber die wichtigen Leute von "damals" mit ins Boot gehohlt und starten gerade wieder durch. Hauptschwerpunkte sind aber Seen Teiche und Teichkläranlagen. Das hier im Bereich Aquaristik ist das Produkt von 3 Beschäftigten die versuchen alte Versprechen von Firmen, die es so nicht mehr gib,t umzusetzen und alles an erfahrung einfliesen lassen was bisher gesamelt wurde. Und das in unserer Freihzeit.

OLOID als Oberflächen- und Tiefenrührer

Bei diesem Verfahren wird der OLOID-Körper vollständig unter der
Wasseroberfläche positioniert. Die Wasseroberfläche bleibt ruhig,
lediglich impulsartige Wellen durchziehen das ganze Wasservolumen. Durch
die Strömung wird das Wasser von unten in zwei Wirbelstrassen nach oben
gezogen und dann wieder im rechten Winkel nahe der Wasseroberfläche in
gerader Richtung von der Maschine wegbefördert. Dadurch wird das
Wasservolumen umgewälzt, es findet eine gute Durchmischung statt, ohne
dass Sauerstoff eingetragen wird

OLOID als Oberflächenbelüfter

Der OLOID-Körper wird zu einem Drittel oder bis zur Hälfte in das
Wasser eingetaucht. Dadurch entsteht während der OLOID-Bewegung auf der
Oberfläche ein Wasserfächer, der den Wasserkörper mit Luftsauerstoff
anreichert. Die Paddelbewegung des OLOID-Körpers holt zudem das Wasser
aus der Tiefe und fördert dieses anschliessend impulsartig und gerichtet
in einer geraden Richtung von sich weg.

Ohne Getriebe wird es nix da ich wenigtens meine 2 Ovalzahnräder brauche. Ja mit bürtenlosen Gleichstrommotoren arbeiten wir zur Zeit und das ist auch mein Plan für dieses Einsatzgebiet. Es gibt mitlerweile auch 400ter Oloiden im Einsatz vor der Küste Amerikas um in einer Bucht die ungünstig angeströmt wird die Wasserwerte zu verbessern damit sie ganzjährig Touristisch genutzt werden kann und keine hohen Algenkonzentrationen auftreten. Also voll im Meer . Und der Plan den Oloidkörper aus Kunstoff zu fertigen ist ja eigentlich schon beschlossen.

https://youtu.be/cgBCRzmf5KE?l…Zha3Bf71r16MJtezMS_Z_RmF8
https://youtu.be/73SOlbpSSsE

das sind zwar keine guten Videos aber da kann ich bald was nachreichen

Ok folgendes Beispiel am Oloid 400.
Leistung mit ca 85 w und 24v Technik : Strömung ca 100 m weit, 3-6m tief
Förderleistung :700 cubikmeter Wasser pro Stunde
SauerstoffEintrag bis 250 g o2/h
Also mit dem EnergieAufwand fällt mir nichts vergleichbares ein.

Ja die Lagerprobleme haben wir erkannt das war ein Grundsätzliches aber jetzt arbeiten wir mit Salzwasserfesten Lagern, das ist vorher nie Berücksichtigt worden selbst für den Industrie Einsatz es gab eine Firma die eine große Menge Oloiden verkauft hat und dann die Kunden im Regen stehen lies. Zum Thema störende Optik kann ich auf den Link vom 200ter im Riffbecken verweisen da ist es recht gut gelöst. Ich persönlich finde die Optik sogar besser als manche Pumpe und würde sie gezielt Einsetzen aber das ist Geschmackssache. Es gibt sicher die Möglichkeit auch einen Oloid zu verstecken wenn man das Aquarium danach plant. Aber natürlich weiß ich das er sich erst im Einsatz beweisen muss bis man ein solches Produkt langfristig in die Planung seines Traumbeckens einbezieht. Aber mir stellt sich weiter die Frage was vorrangig gebraucht wird Lüftung, Strömung Oder Strömung und Oberflächen bewegen?

Das ist genau die Stärke des Oloiden, das maximale aus der vorhandenen Energie heraus zu holen. Das " Paddeln " ist sehr viel effektiver als ein Propeller und wie schon angemerkt auch schonender. Nach Rücksprache mit unserem Verfahrenstechniker ist es schon möglich den Oloiden so zu verstecken das er nicht zu sehr auffällt.

Der Oloid Körper bewegt das Wasser im 90 Grad Winkel er saugt in Normallage von unten an und schiebt nach vorn ich muss schauen das ich ein strömungsbild einstellen kann im großen und ganzen denke ich an eine EinbauGröße wie ein größerer Innenfilter in der Süßwasseraquaristik. Genau genommen schiebt er nach vorn und ca 15 Grad nach unten in den jetzigen Einsatszenarien. Das ausbreitungsbild der Strömung ist Herzförmig

Und nochmal zum Thema Verschleiß wir warten alle Maschinen von den Firmen die Oloiden bisher hergestellt haben und sehen was bisher schief gelaufen ist. Wir haben schon einiges Konstruktiv geändert. Zum Beispiel waren die Gabeln geschweißt zum teil mit nicht so Guten Nähten, in Wilhelmshaven ist eine Gabel genau da gebrochen, jetzt ist die Gabel aus einem Stück. Auch bei anderen Sachen sind wir dabei aus alten Fehlern zu lernen und im Normalfall finden wir auch Lösungen, was mich interessiert ist was ist bei den Oloiden verschlissen die Probeweise in Meerwasseraquarien verbaut wurden.

Nein einen Prototypen in Orginalgröße gibt es noch nicht aber wir haben ja den 400ter und den 200ter als fertiges Produkt, außerdem gibt es noch ein 40er Oloiden für die Forschung. Wir wollen aber für den Aquaristikbereich unser neues Getriebe Design und alles voll Tauchfähig gestalten. Auch müssen wir noch schauen welcher Motor letztendlich verbaut wird. Erst wenn wir den Prototypen fertig gezeichnet haben werden wir ihn bauen und dann wird noch einige Zeit sehr genau getestet werden. Wir wollen ja schließlich ein voll ausgereiftes Produkt welches funktioniert und Haltbar ist, nix ist schlimmer als die Kunden mit einem überhastet auf den Markt gebrachten Oloiden zu verprellen und den Ruf nachaltig zu schädigen.

Ich habe gerade mit Erschrecken den Stromausfall Tread gelesen, und da steht das Strömung der wichtigste Punkt ist. Ich habe am Freitag unseren 200ter Oloid an den PC angeschlossen und mit dem Motor Monitor überprüft die Leistungs Aufnahme lag bei 14w ohne Wasser selbst mit Wasser würden wir die 50w nicht überschreiten egal in welchen Medium. Ich denke ein 80er Oloid kann selbst mit maximal Drehzahl unter 25w bleiben und je nach Einbauhöhe Strömung und sogar Oberflächenbewegung gewährleisten. Also bei allen wo es nicht möglich ist ein Notstromagregat hinzustellen wäre eine lange Überlebensfähigkeit mit der entsprechenden Steuerung und vergleichsweise kleinen Akkus gewährleistet. Oder die eingesparte Energie von großen Akkus bliebe für einen Heizer übrig.

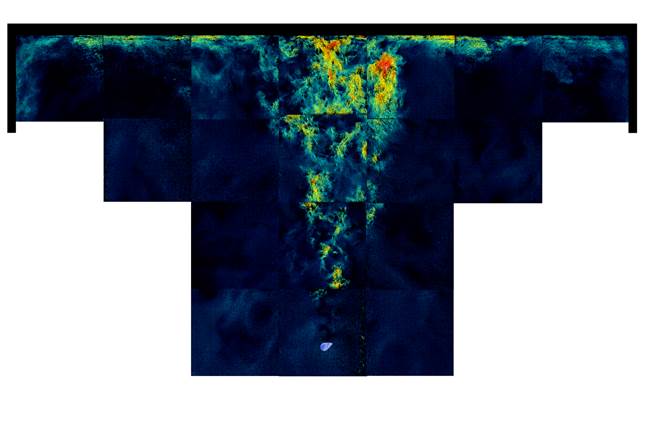

anbei ein Strömungsbild numerisch simuliert von der Hochschule in Rapperswill.

Hallo seit heute ist der Oloid für Aquarien kein Privates Hobby mehr sondern offiziell Gesprächsthema in der Firma, wir haben ein 1000 liter Testbecken und können da Simulationen mit verschiedenen Konfigurationen und Aufbauvariationen fahren. Daraus werden sich für uns neue Fragen stellen die wir dann hier mit euch Besprechen wollen. Eine Frage zum Beispiel wäre: da die störende Optik angesprochen wurde und ich ein Gehäuse vorgeschlagen habe, wie wäre es wenn das Gehäuse so gefertigt würde das es dann mit Riffkeramik verkleidet werden kann? Oder ist es besser sowas nur als Option anzubieten als Gehäuse das über die eigentliche Anlage gebaut werden kann?

MfG Tom

Eine andere Frage die sich mir stellt ist folgende, das Wasser sollte ja ca 10x pro Stunde umgewälzt werden ist damit Filter oder Strömungspumpe gemeint? Bei mir in der Süßwasseraquaristik ist es recht einfach weil alles in einem Gerät, das würde ja in der Meerwasseraquaristik dem Closedloop entsprechen oder sehe ich das falsch?
