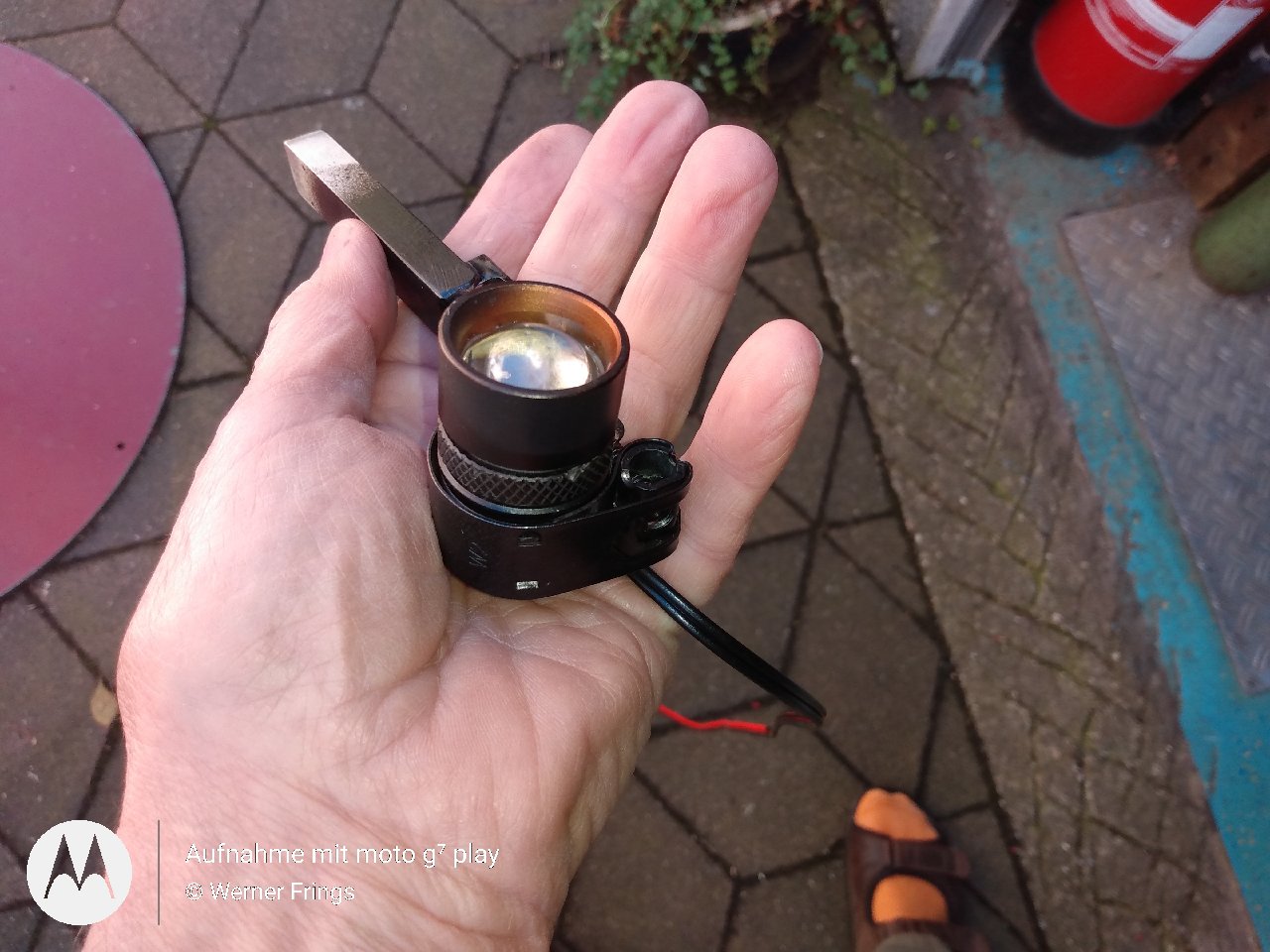

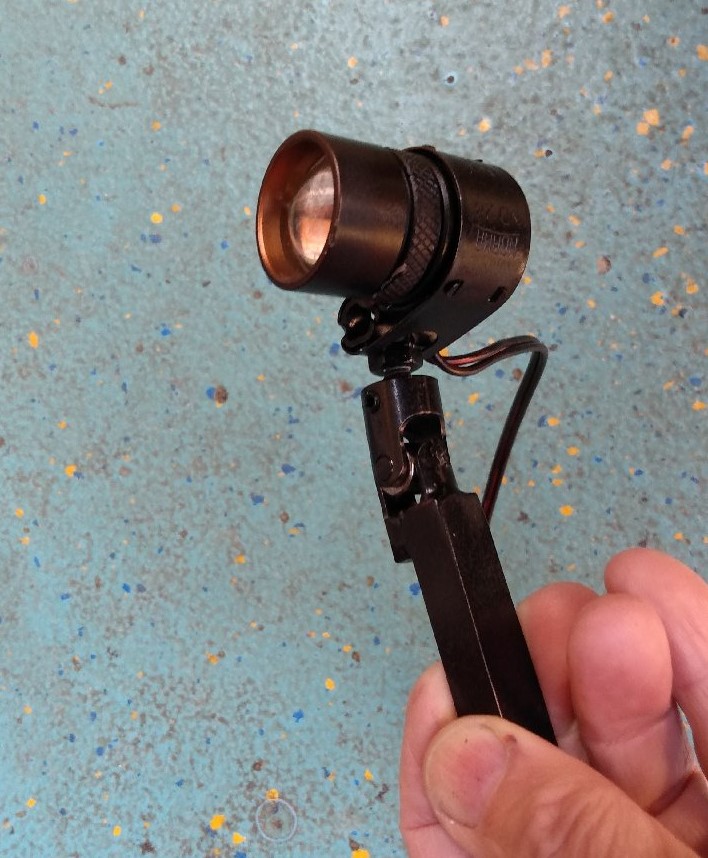

Punktstrahler im Eigenbau

Hallo Werner!

Wie lange hast Du die Strahler schon in Betrieb und wie viele davon sind schon ausgefallen?

coole Idee.

Darf ich fragen wie deine Rückscheibe so clean aussieht, mit den Korallen überall kommst du da ja garnicht easy überall ran?

Lg

Hallo Werner F.,

das ist sehr interessant für uns, da wir mit mässigem Erfolgserlebnis ebenfalls mit Leuchtdioden Solitärkorallen herausstellen wollen. Problem ist die zu kurze Lebensdauer.

Was sind das bitte für Spannungsregler für 1 €? Nimmst Du für jede LED einen, oder für alle einen grösseren?

mfg Ingor

Normalerweise wird für LED-Leuchten eine Konstantstromquelle verwendet im Niedervoltbereich von 12-24V. Die üblichen LEDs mit genügend Leistung für die Korallenbeleuchtung haben meist einen Abstrahlwinkel von 80-125°, für eine Solitärkoralle wirst Du wahrscheinlich mit Reflektor oder Linse arbeiten müssen.

Wenn Du mehrere Strahler über eine KSQ betreiben möchtest geht dies, aber das Kabel wird entsprechend lang und muss im Querschnitt ausreichend dimensioniert werden, sonst wird es selbst zu einem ohmschen Widerstand. An eine 12V KSQ kannst Du 3-4 LEDs in Reihe anschließen. Es ist sinnvoll, wenn der Spannungsabfall etwa gleich ist pro LED.

Die Lebensdauer der LED steht und fällt mit der Temperatur, mit der sie betrieben wird, und damit der Kühlung der LED. Wenn diese nicht aktiv (über Lüfter) gekühlt werden soll, ist der Wärmeübergang sorgfältig zu dimensionieren. Negativbeispiel für eine fehlgeschlagenes Temperaturmanagement sind die kleinen Aqua Medic Strahler, wie sie am Yasha etwa vorhanden waren, die brannten reihenweise nach kurzer Zeit durch.
Da hilft es teilweise auch, entsprechend spezialisierte Firmen wie led-tech.de und ähnliche Konsorten zu fragen, was sie empfehlen können für einen Selbstbau an passenden Kühlern und LEDs.

Da ist es oft mit Kanonen auf Spatzen geschossen, wenn man eine aufwendige Ansteuerung mit Controller und Gehäuse für fünf LEDs vornimmt mit aktiver Kühlung. Ich habe für mein 800l Becken eine flächendeckende LED-Lampe gebaut und diese auf Effizienz getrimmt, dort sind Kanäle mit 24V verbaut, die jeweils 6-7 LEDs antreiben. Ist aber auch ein Riesentrümmer und war nicht wirklich billiger als ein paar gute LED-Lampen, echter Vorteil war eben, dass es genau auf mein Becken abgestimmt ist.

Allgemein ist Selbstbau nicht billiger, gerade wenn es passende China-Teile gibt, es ist eher ein "passt genau auf meine Bedürfnisse", welches heutzutage DIY LED-Bau motiviert.

Die passive Kühlung sollte passen, wenn Lampen guter Budgethersteller(Convoy, Wurkkos, Sofirn, ....), als Basis dienen.

Hallo,

verstehe ich nun nicht. Wieso müssen 1 oder 2 W Taschenlampenstrahler gekühlt werden? Werner beschreibt doch das mit Widerstand oder Konstantstrom Überlast begrenzt wird.

Alle Hochleistungs-LEDs müssen gekühlt werden, sonst sterben sie in kurzer Zeit. Die typischen LEDs im Aquarienbereich werden alle mit 1-2W Leistung betrieben, auch wenn sie als 3W-LEDs bezeichnet werden. Sonst werden sie zu heiß und die Lebensdauer geht drastisch runter.

Eine Taschenlampe brauchst Du normalerweise ein paar Minuten bis maximal ein paar Stunden alle Jubeljahre einmal, da spielt lange Betriebsdauer der LED keine Rolle. Über dem Aquarium eingesetzt läuft sie 10 Stunden pro Tag jeden Tag, da kommen in einem Jahr mehrere Tausend Stunden zusammen. Das ist eine ganz andere Größendimension.

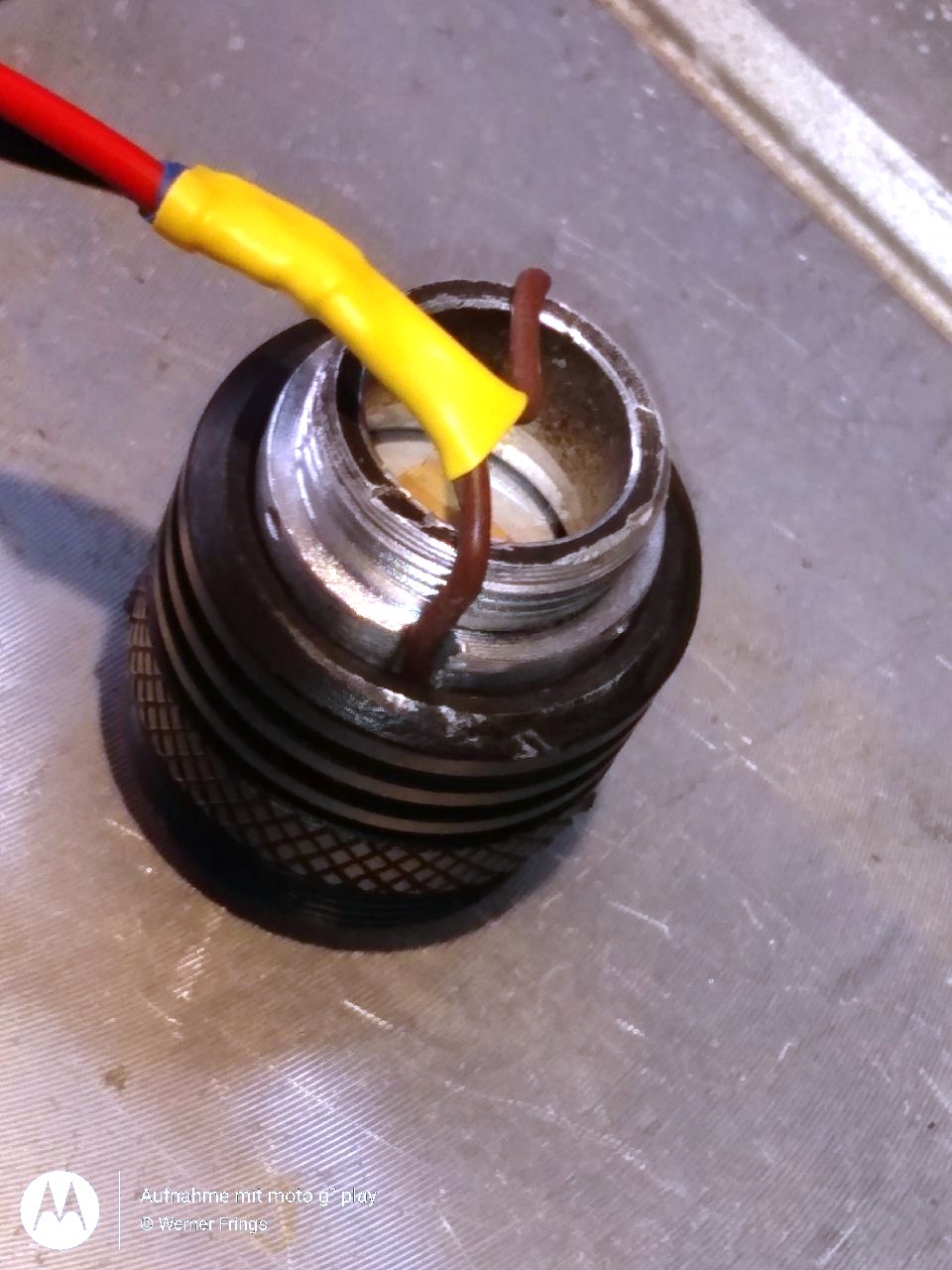

Der Großteil der elektrischen Leistung wird in Wärme umgesetzt, und über die langen Stunden muss diese Wärme konstant abgeführt werden, deshalb muss die Wärme der LED über eine gute Wärmekopplung an einen ausreichend dimensionierten Kühlkörper abgegeben werden, damit die LED so kühl wie möglich bleibt. Wenn z.B. der Körper der LED-Fassung diese Wärme nicht ausreichend abgeben kann leidet die Lebensdauer und auch das Spektrum und die Leistung, welches die LED abgibt.

Eine passend ausgewählte Konstantstromquelle sorgt dafür, dass nur der Strom an die LED fließt, denn Du vorgesehen hast. Aber die LED erzeugt trotzdem eine Menge Wärme, da sie mehr Wärme als Licht produziert. Die besten royalblauen LEDs schaffen es gerade unter optimalen Bedingungen, dass sie die elektrische Leistung inzwischen mehr als Licht und weniger als Wärme abgeben. Aber nur, wenn die Kühlung stimmt.

Deshalb brauchst Du einen Kühlkörper, der ausreichend Wärme an die Luft abgeben kann. Oder Du darfst die LED als Verbrauchsgegenstand sehen und sie häufig ersetzen.

Werner, schreibe doch bitte mal welche LED Du genau verbaut hast. Das könnte sehr helfen!

Die Hochleistungs-LEDs in normalen Lampen werden mit 300-2000mA betrieben, also in einer ganz anderen Leistungskategorie als die 25mA, die Du erwähnt hast. Bei einer LED-Stärke von 2-3W, die Du erwähnt hast müsstest Du mit hoher Spannung arbeiten oder nur einen winzigen Teil der normalen Leistung nutzen. Eine übliche 3W-LED bei 25mA hat eine sehr geringe Leistung. So wenig finde ich bei den Cree-LED z.B. gar nicht. Die Leistung wäre etwa bei 0,06Watt oder so.

Bei einem so geringen Öffnungswinkel wie 6° wird es immerhin noch einmal gut gebündelt und verstärkt, aber selbst damit wäre ich an einer Lichtmessung mit einem PAR-Meter interessiert. Korallen können sich an viele Lichtverhältnisse anpassen, selbst einige Acros kommen teilweise mit sehr geringen Lichtstärken aus. Die entscheidende Frage ist, ob sie auch auf Dauer damit leben können. Deshalb bin ich da so skeptisch.
