LED kompakt

Auch wir wollten nicht inaktiv an diesem interessanten Thema vorbeigehen und haben uns zusammen mit ein paar guten Fachleuten an die praktische Umsetzung gewagt.

Da ich kein großer Freund von frei hängenden Lampen über dem Aquarium bin, haben wir nach Möglichkeiten gesucht, eine kompakte Leuchte zu entwickeln, die man:

- in eine Abdeckung integrieren kann
- ein mindestens so gutes Licht wie T5 / HQI Kombination bringt
- bezahlbar ist
- für zukünftige Entwicklungen offen bleibt und ganz wichtig:
- Sonnenkringel erzeugt (Wozu hat man schließlich ein Meeresaquarium!?)

Die Vorteile der LED Technik sind ja unbestritten:

- geringer Stromverbrauch
- kein Leuchtmitteltausch (Naja mal sehen...)
- kompakte Abmessungen
- keine 220V direkt über dem Becken
- geringe Wärmeentwicklung
- regelbare Farbtemperatur

Ich denke, wir sind auf diesem Weg ein gutes Stück vorangekommen und ich kann - noch im alten Jahr - ein wirklich fertiges, verkäufliches Produkt vorstellen.
Natürlich lassen sich noch einige Kundenwünsche zusätzlich integrieren, z.B. die Steuerung über gängige Aquariencomputer, aber mit einer solchen Leuchte, die 1 m lang ist, kann man mühelos Becken von etwa 130cm Länge ausleuchten.

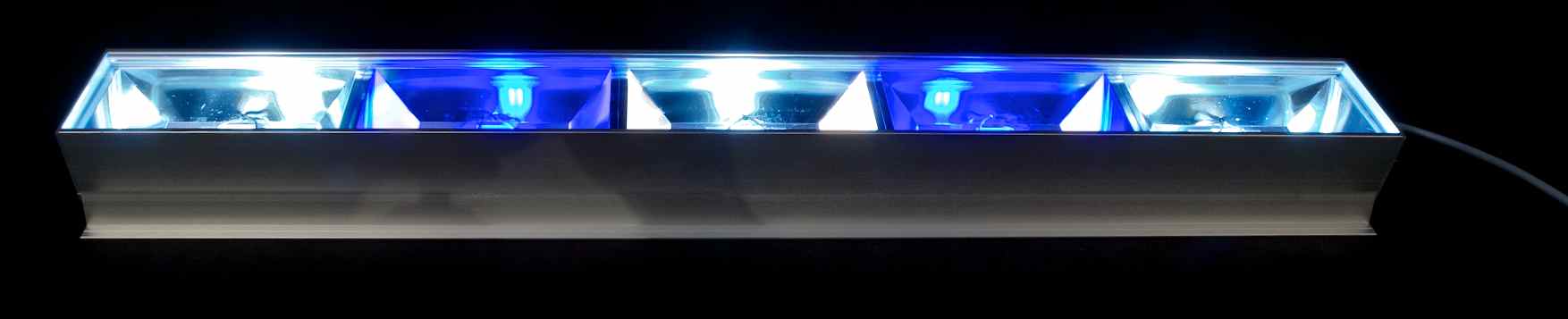

Die Lampe ist mit 3 x 50W Chips und 2 x 20W Chips in blau bestückt. letztere können über ein eingebautes Potentiometer gedimmt werden, so daß der Benutzer die Farbtemperatur innerhalb eines sinnvollen Bereiches selbst bestimmen kann.
Bei 22°C Außentemperatur erreicht die Lampe 55°C direkt über den Chips, so daß eine lange Lebensdauer der Selbigen garantiert ist.
Eine ähnlich starke Lampe mit 4 x T5 und 2 x 150W HQI schlägt ja jährlich mit fast 200€ beim Leuchtmitteltausch zu Buche, jedenfalls bei Höherwertigen.
Von den fast 70% Stromersparnis ganz zu schweigen! Die Lampe verbraucht unter Vollast 155W, wenn die blauen auf 20% gedimmt sind, 125W inklusive Netzteil.
Das macht im Jahr etwa 110€ Strom für Beleuchtung also nicht einmal 10€ pro Monat!

Ein weiterer Vorteil ist der modulare Aufbau: neben einer 57cm und 95cm Standardversion mit 3 bzw. 5 Dioden, ist jede weitere Länge in 19cm Schritten bestellbar. Um jegliche Temperaturprobleme auszuschließen, werden die weißen und blauen LED immer im Wechsel verbaut!

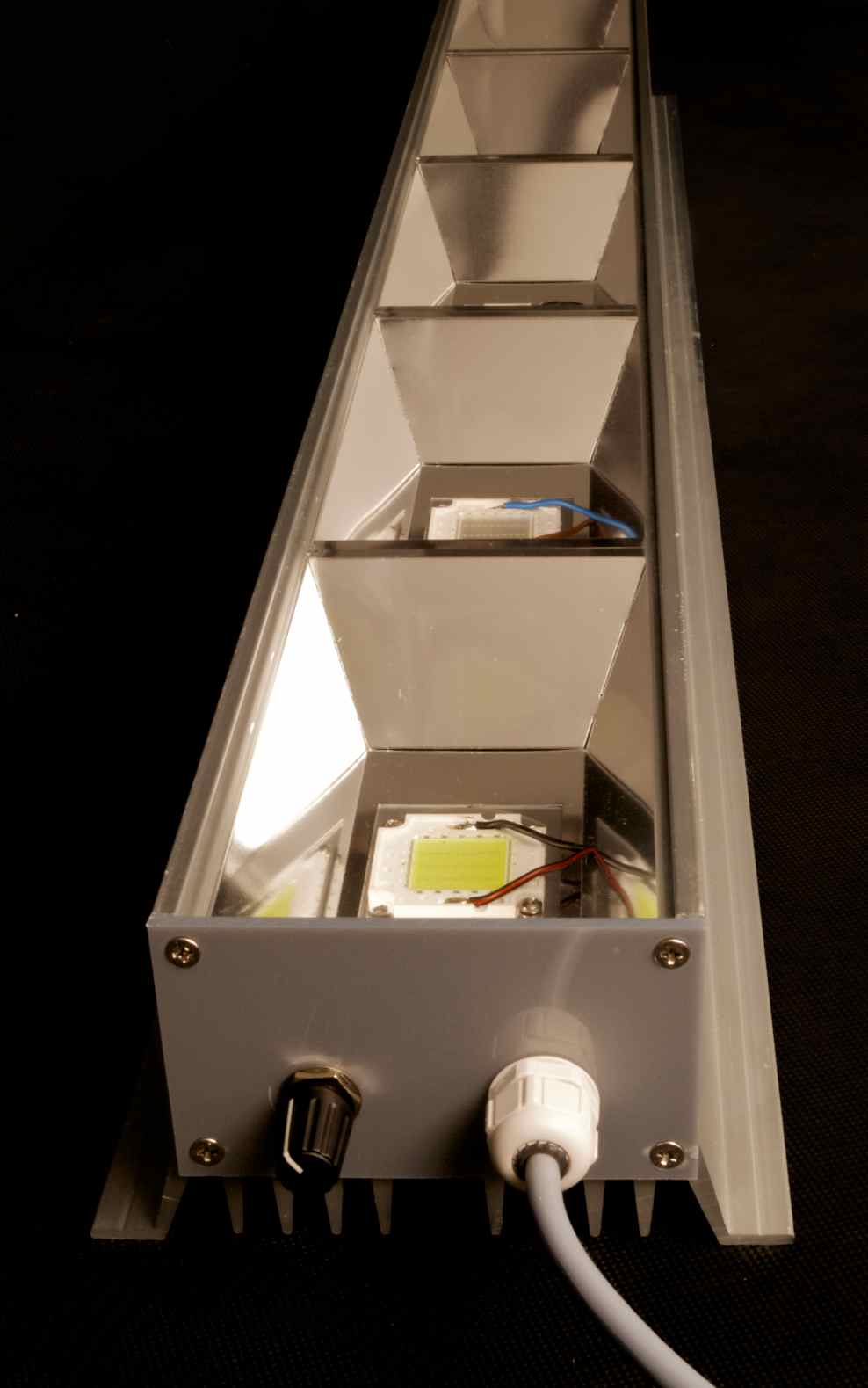

Wie auf den Bilder zu sehen, hat die Lampe selbstverständlich KEINEN Lüfter, da so etwas für meine Begriffe nicht in eine moderne Aquarienlampe gehört.

Die Aufhängung kann über eine handelsübliche Seilaufhängung oder einen schmalen Aufliegerahmen erfolgen, so daß die Lampe wirklich über oder in jede Abdeckung paßt (Daher die 3cm kürzere Baulänge gegenüber Standardbecken!).

Die kurze 57cm Variante mit 2 x 50W (dimmbar) und 1 x 20W blau (dimmbar) kostet 799,-€
Die lange 95cm Variante mit 3 x 50W weiß und 2 x 20W blau kostet 999,-€

Die Lampe hat zwar noch keinen Namen, aber vielleicht fällt mir im neuen Jahr ja etwas ein:

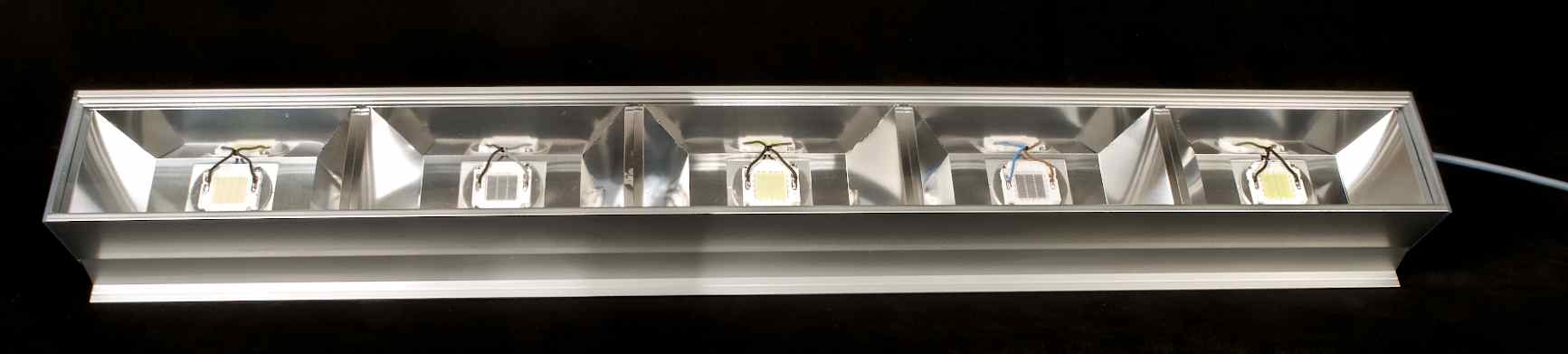

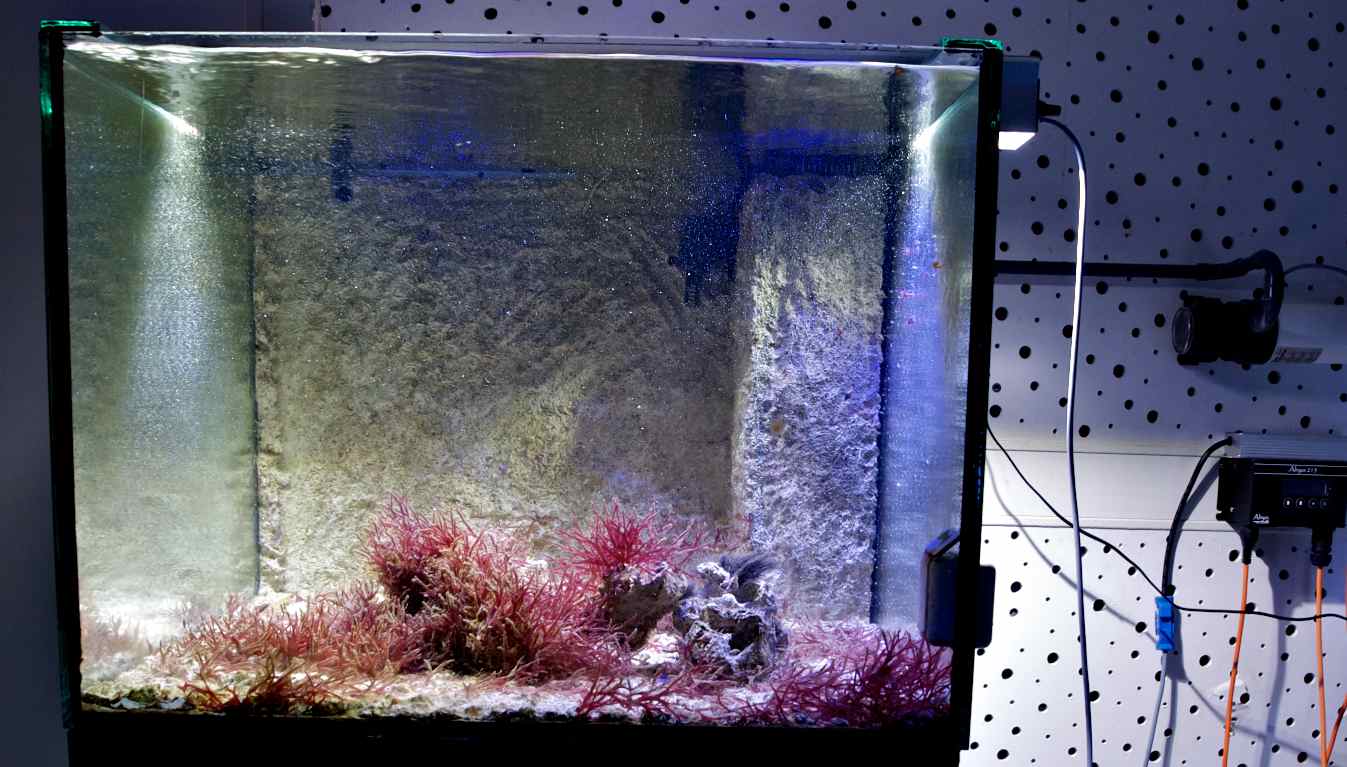

Hier nun erste Bilder der Prototypen, die seit etwa 3 Monaten laufen, im Einsatzn über einem 70cm hohen Becken:

Skeptisch bin ich in Bezug auf den Lichtverlust pro Zeiteinheit, das haben alle anderen Leuchtmittelhersteller auch behauptet.
Armin hat mich in Sindelfingen aber darüber belehrt, daß dies physikalisch nicht möglich sei und wenn er das sagt, will ich´s mal zur Hälfte glauben!

Apropos Hälfte: Keine der bisherigen LED Typen hat ja auch nur annähernd ihre Halbwertzeit erreicht und wurde meist schon nach wenigen Monaten durch noch effektivere oder stärkere Typen ersetzt, da hielt jede Röhre mehrfach länger! Das war ja auch nicht gerade innovationsfreundlich in Bezug auf eine ganze Lampe!

Mit den jetzigen 50W Modulen eines bekannten asiatischen Herstellers(... :]) kann man aber mit Sicherheit mehrere Jahre sein Becken besser beleuchten, als das bisher mit T5 und 150W HQI möglich war - effektiver sowieso!

Wenn die Zukunft bessere Chips bringt, dann sind diese mit Sicherheit in die Lampe integrierbar. Das käme bei den heutigen Preisen für konventionelle Leuchtmittel preislich gerade mal einem Lampenwechsel gleich.
Wenn es ganz schlimm kommen sollte, müßte man eventuell das Netzteil tauschen, aber auch das ist technisch ja keine große Herausforderung.
Solche Dinge waren mit den üblichen Röhren/HQI Lampen entweder gar nicht möglich oder viel zu teuer.
Das Netzteil unserer Lampe ist natürlich extern, so daß man keine 220V über dem Becken hat.
Der Abstrahlwinkel wird durch die Reflektoren bestimmt, so wie bei jeder konventionellen Lampe auch.

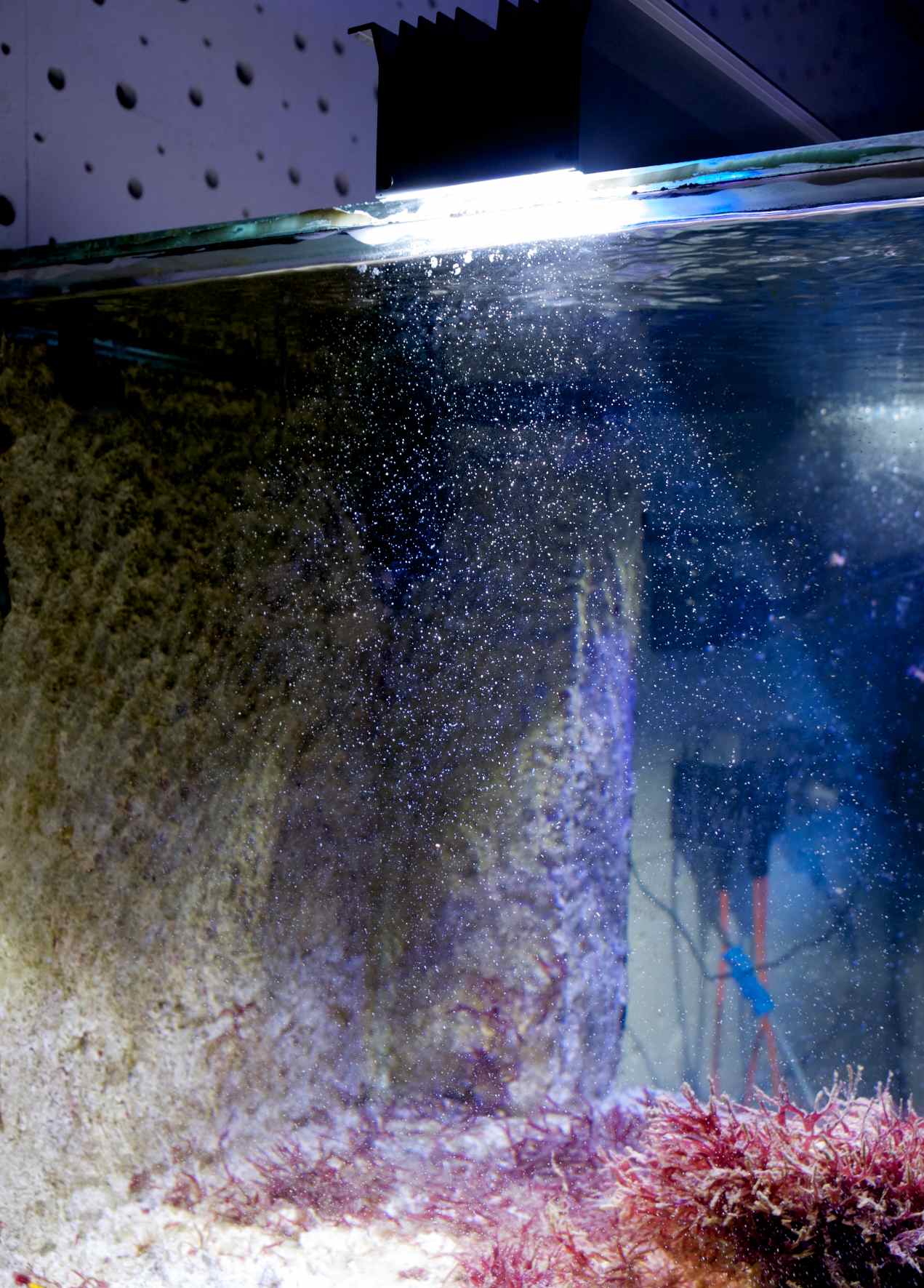

So wird die Ausleuchtung des Aquariums durch den Abstand zur Wasseroberfläche bestimmt. In diesem Beispiel sieht man, das der EINSTRAHLwinkel IN das Aquarium (Was nützt mir eine Herstellerangabe des Abstrahlwinkels der LED - damit kann ich herzlich wenig anfangen!) bei 2,5cm Abstand zur Wasseroberfläche etwa 140° beträgt.

So läßt sich eigentlich jedes Aquarium prima ausleuchten, wer einen breiteren Lichteinfall benötigt, hängt die Lampe etwas höher.

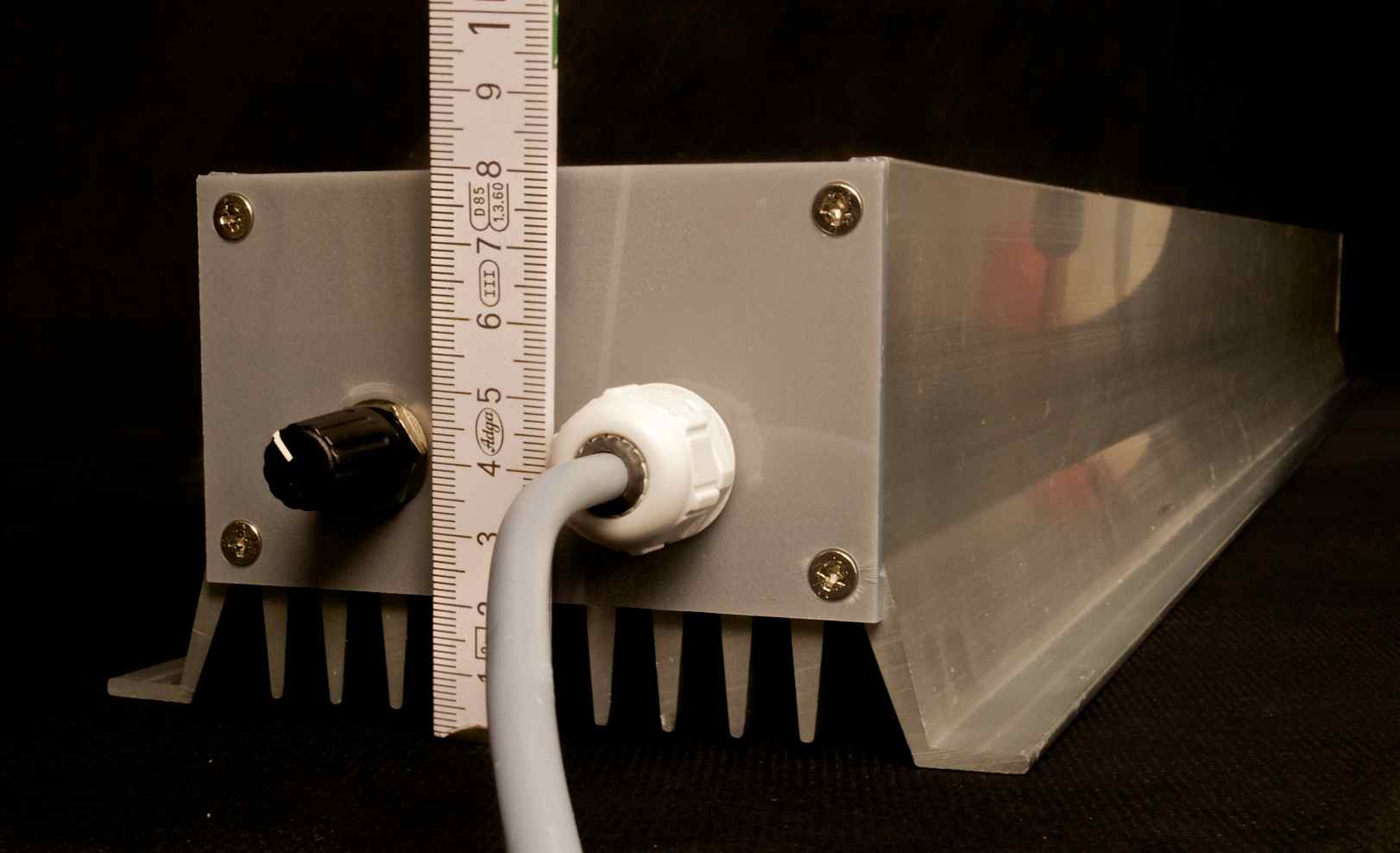

Aber mit bisherigen Lampen, war ein Abstand zur Wasseroberfläche von 2-3cm ja gar nicht realisierbar. Das ist schon ein großer optischer Gewinn, wenn man das Aquarium schön im Raum integrieren möchte. Ein 10cm hoher "Lampenkasten" ist für die meisten Becken problemlos realisierbar, denn die Lampe hat selbst nur 8cm Bauhöhe.

Um es etwas einfacher auszudrücken:
bei 60cm reiner Wasserhöhe hat der Lichtkegel am Boden 80cm Breite, so daß sich auch tiefe Becken damit gut ausleuchten lassen.

Hab´ ich doch Armin!!!

Aber Du kennst mich als pragmatischen Zeitgenossen:
Wenn die LED nach 5 Jahren 20% ihrer Leuchtkraft verlieren sollte, dann ist das ein Wert, mit dem jeder gut leben kann. Ich gehe absolut davon aus, daß in 5 Jahren niemand mehr mit diesen Chips arbeitet!
Selbige zu tauschen, ist bei unserer Lampe schnell gemacht und kostet definitiv nicht mehr als ein Brennerwechsel bei herkömmlichen Aquarienleuchten.

Das wäre nach 5 Jahren eine gut zu verschmerzende Reinvestition. Außerdem nehme ich mal an, daß LED Chips dann billiger sind, aber erstmal sehen, welche Währung wir dann überhaupt haben!

Ich kenne einige Aquarienlampen - Modelle, bei denen die eingebauten Brenner, insbesondere, wenn der Blauanteil sehr hoch war, schon nach wenigen Monaten 20% Verlust hatten, weil das Wärmemanagement so schlecht war, daß die Brenner sich selbst den Garaus machten, da die Reflektoren nicht nur Licht, sondern vor allem Wärme wieder in die Lampe zurück reflektiert haben.

Das hieß in der Werbung dann vollmundig:

"Computerberechneter Reflektor"
Haben sie wohl mit einer alten Windows-Version gemacht - hätten lieber einen Rechenschieber verwenden sollen!

Insofern ist die jetzige Technologie doch ein großer Gewinn.

Norbert, Du hast natürlich recht, ich hatte den falschen Prototyp vermessen, wir haben zunächst welche gebaut, die im Wechsel 30W und 50W enthalten, weil wir noch nicht wußten, wie warm die Lampen wirklich werden.
Es war reine Vorsichtsmaßnahme, erkennbar auch an den farbigen Kalben, so etwas gibt es in der finalen Lampenversion natürlich nicht!

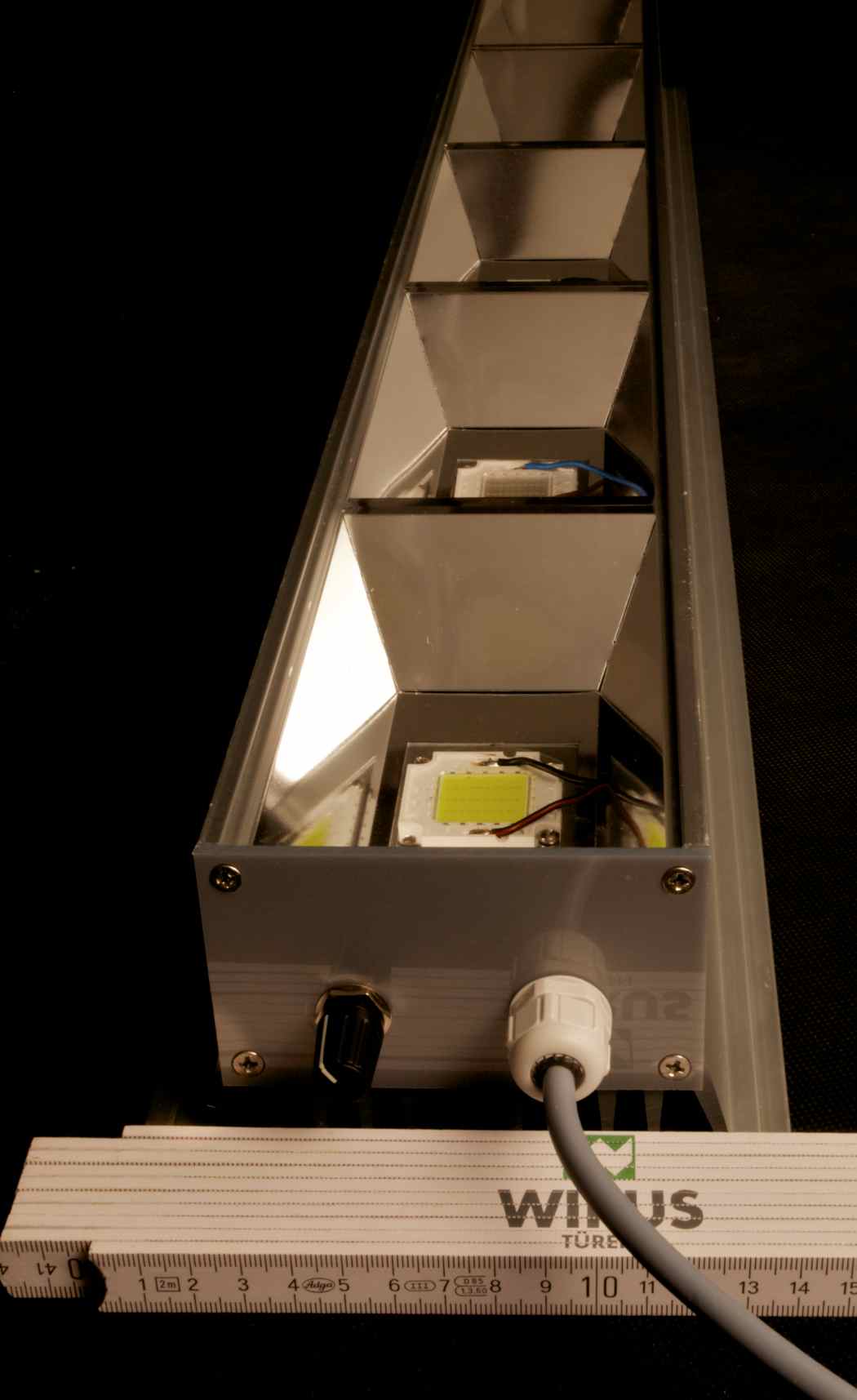

Die Breite der Lampe beträgt 14cm. Sie kann in eine dazugehöriges Schienensystem eingehängt werden und ist dann auf dem Becken frei beweglich. Die finale Version hat natürlich auch 4 Löcher für eine Seilaufhängung, aber wie schon weiter oben erwähnt, wurde die Lampe eigentlich dafür entwickelt, in eine Art Lampenksten integriert zu werden.

Wer also noch mehr Lichtleistung braucht kann natürlich mehrere hintereinander betreiben, die komplette Lampe ist nicht viel breiter, als ein Doppelleuchtbalken mit Reflektoren.

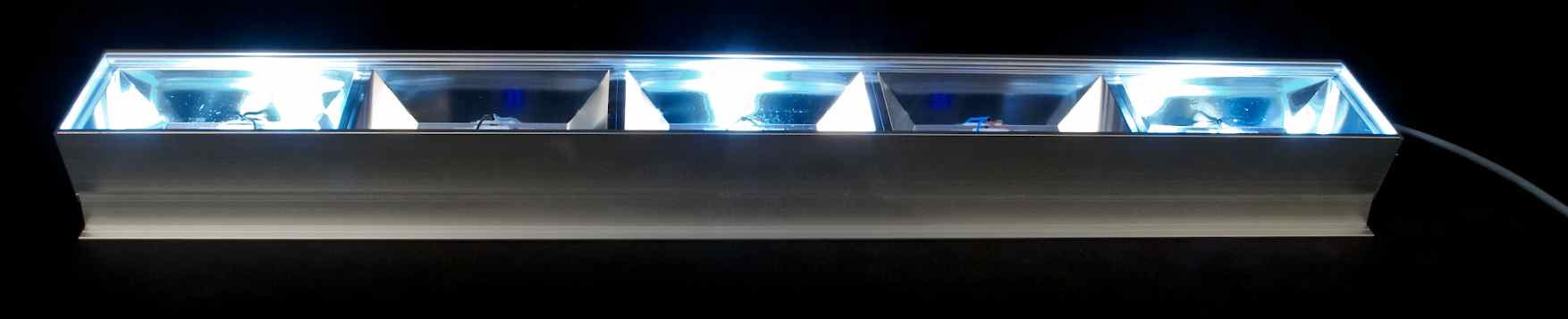

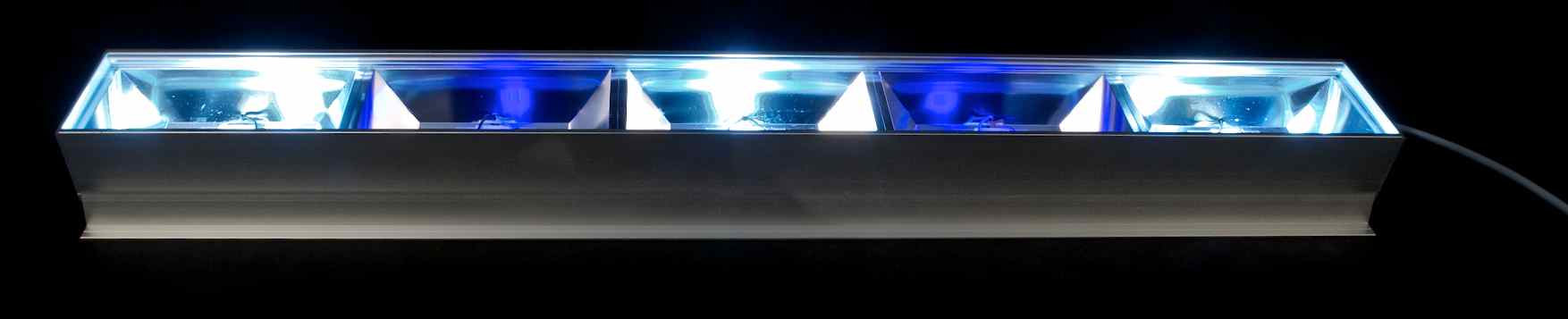

Mit dem Potentiometer kann über eine Dämmung der blauen LED die Farbtemperatur auf Wunsch in vernünftigem Rahmen und nach persönlichem Geschmack eingestellt werden:

Gordon, die Lampe kreiselt gerade durch alle möglichen Rostocker Becken, da alle sie ausprobieren wollen. Ende der Woche geht sie nach Süddeutschland.

So kühn, zu behaupten, sie würde eine Lampe mit 400W HQI ersetzen, bin ich aber nicht!
Einfach bei mir melden und ausprobieren!

Thomas Lampenpreise werden ja nicht in Euro/Watt berechnet, jedenfalls noch nicht!

Ich denke, unsere Lampe ist ein sehr hochwertiges Produkt, das setzt sich aus mehr zusammen, als ein paar LED Chips!
