Beckenplanung: Designvorschläge gesucht!

Hi Leute,

ich habe mich gerade durch einige Beckenplanungs-Threads gewühlt und dabei bemerkt, dass aus dem Forum zum Teil doch ganz interessante Designvorschläge kommen, bezogen auf das externe Design des Beckens.

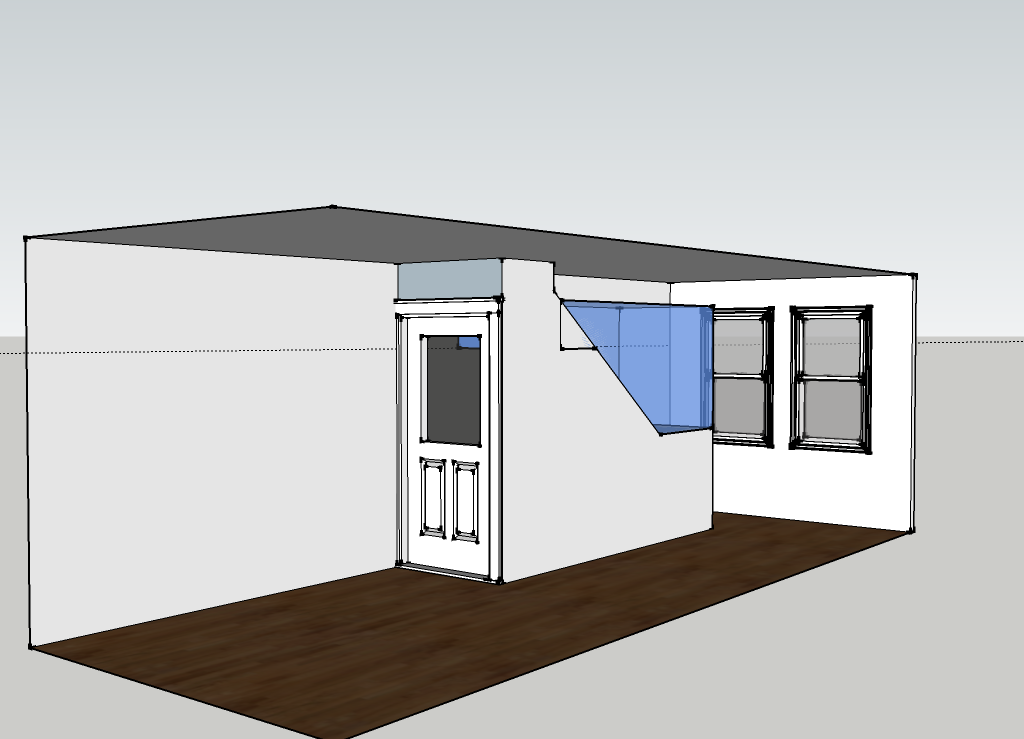

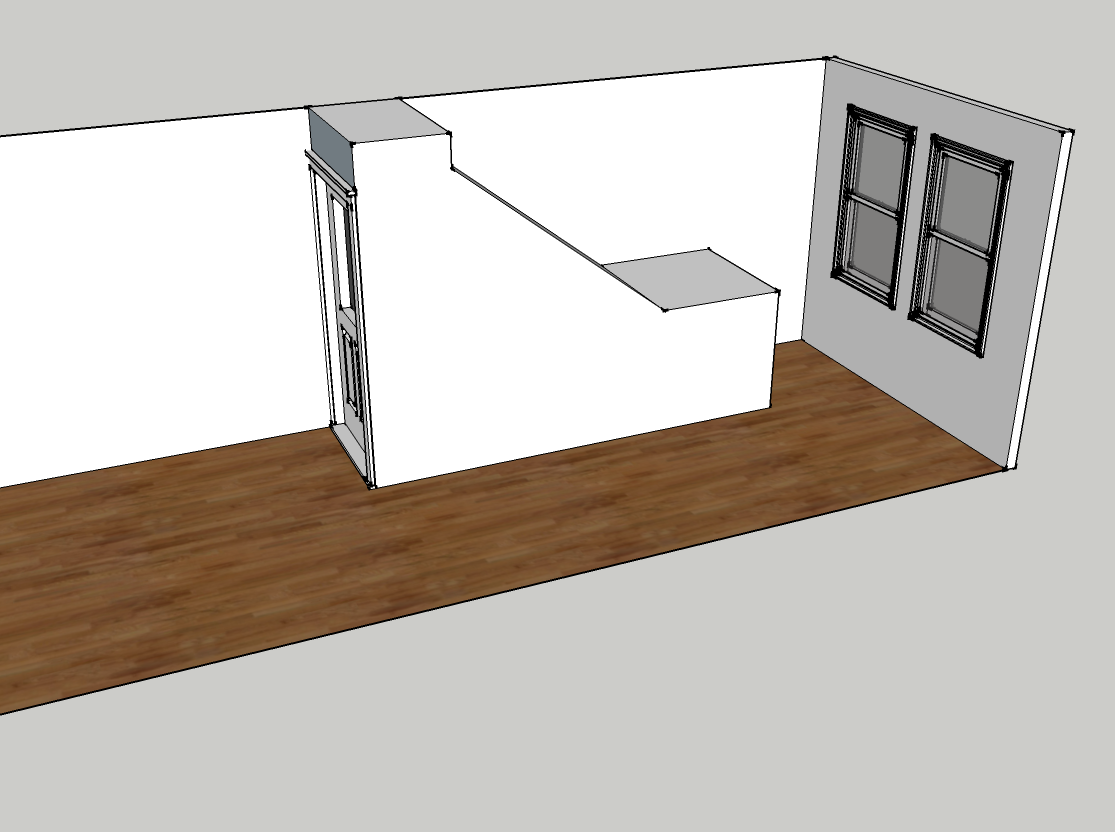

Ich plane ein Becken im Flur meiner Wohnung. Ich habe mal eine Zeichnung des Flures angefertigt. Das Becken soll vor dem Fenster stehen auf der ebenen Fläche, die dort zu sehen ist.

Die Fläche ist 100x110cm, aus dieser Perspektive ist die 100cm lange Seite "vorne".
Der Abstand der Fläche zum Boden beträgt 100cm.
Der Raum "unter" dem Aquarium würde sich für ein Technikbecken nutzen lassen.

Ich bin mir unsicher über das Format des Beckens. Ich dachte zunächst an ein quadratisches Becken 100cm x 100cm x 70-90cm. Ich bin mir aber unsicher, ob das nicht optisch zu wuchtig wirken würde.

Theoretisch wäre es auch möglich die fläche um einige cm nach oben zu versetzen. In einer Höhe von 118cm wäre sie dann 120x110cm und in einer Höhe von 126cm wäre sie 130x110cm. Der Raum insgesamt ist 250cm hoch, entsprechend sind es bis zur Decke 150cm, 132cm oder 124cm von der Fläche.

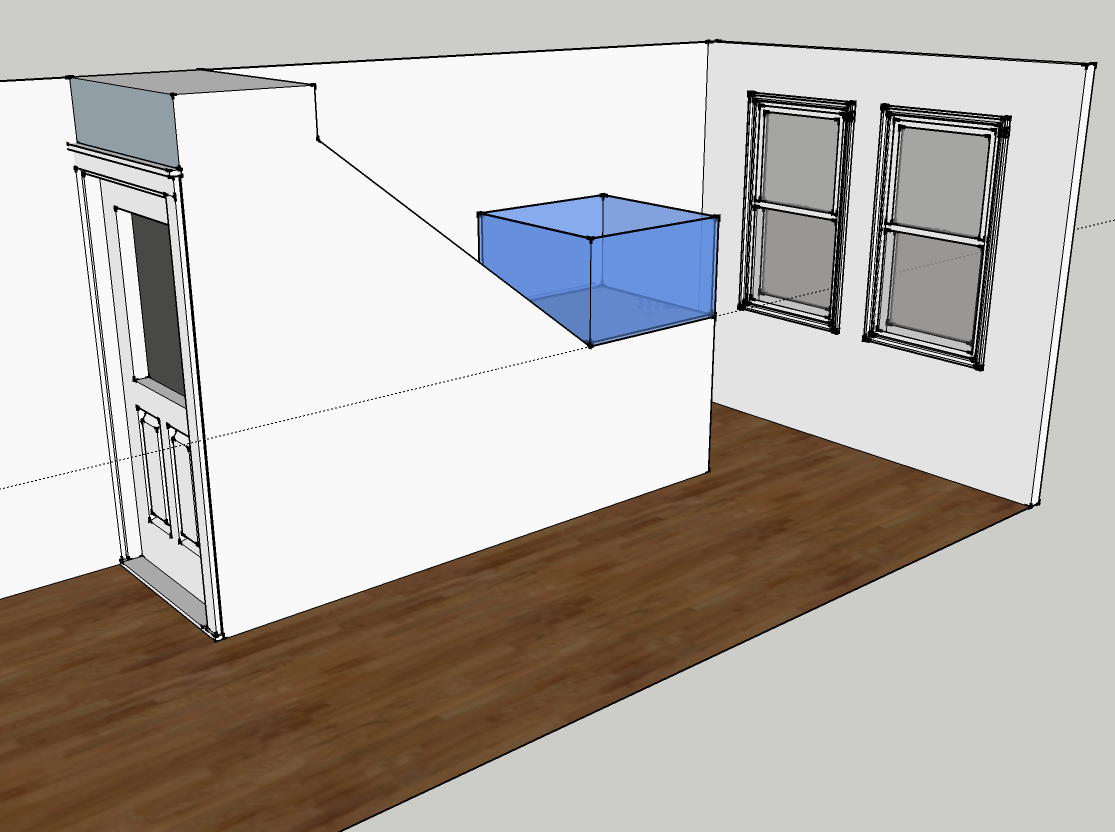

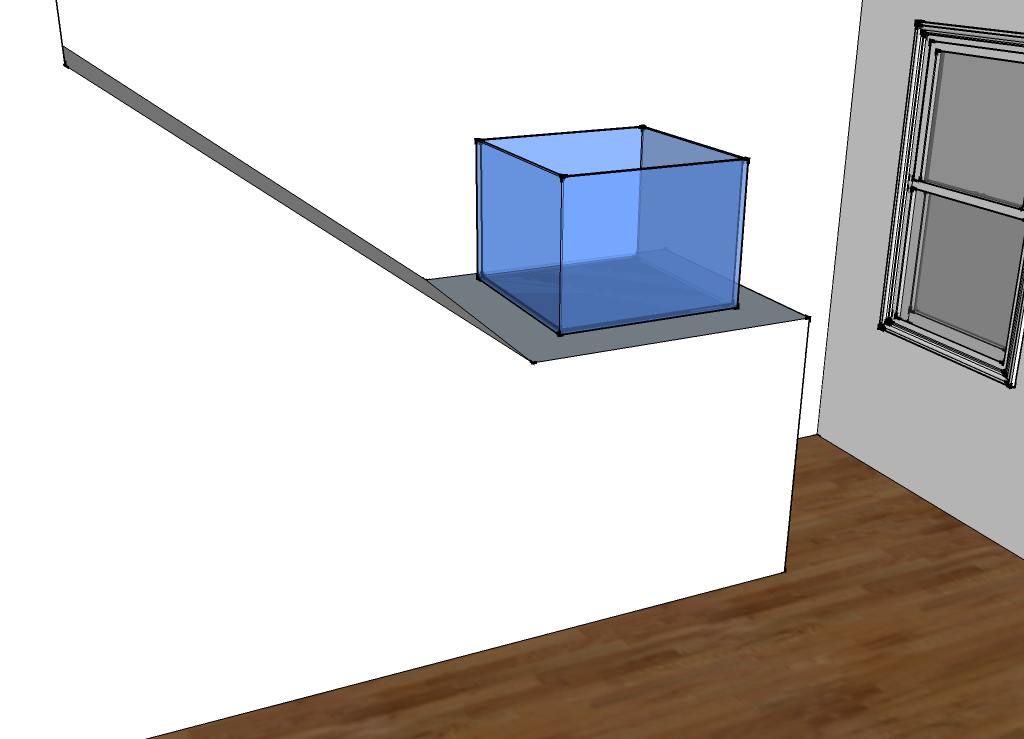

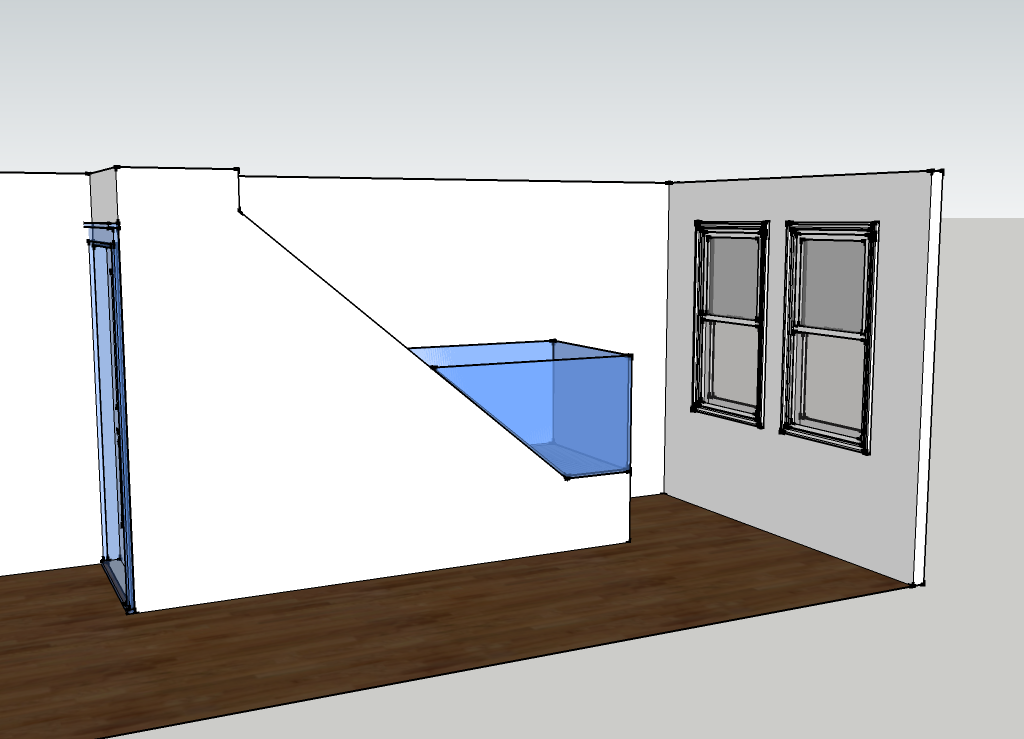

Hier habe ich mal ein 100x100x60cm Becken hinein montiert, welches ganz bis an den Rand geht.

Hier habe ich mal ein 80x80x60cm Becken auf eine Fläche von 120x110cm modelliert. Unter dem Becken ist jetzt (kaum zu sehen) ein 10mm hocher Sockel, der auf allen Seiten 25mm zurückspringt, quasi als Schattenfuge.

Die Frage ist, ob man ein Becken überhaupt auf so einen Sockel (der kleiner ist als das Becken) stellen kann?

Ich habe die Vorstellung, dass es dann "optisch schwebt"

Zitat

Original von Kadatz
Schöne Perspektive :thup!

Danke
Google Sketchup sei dank!

Zitat

Original von Kadatz

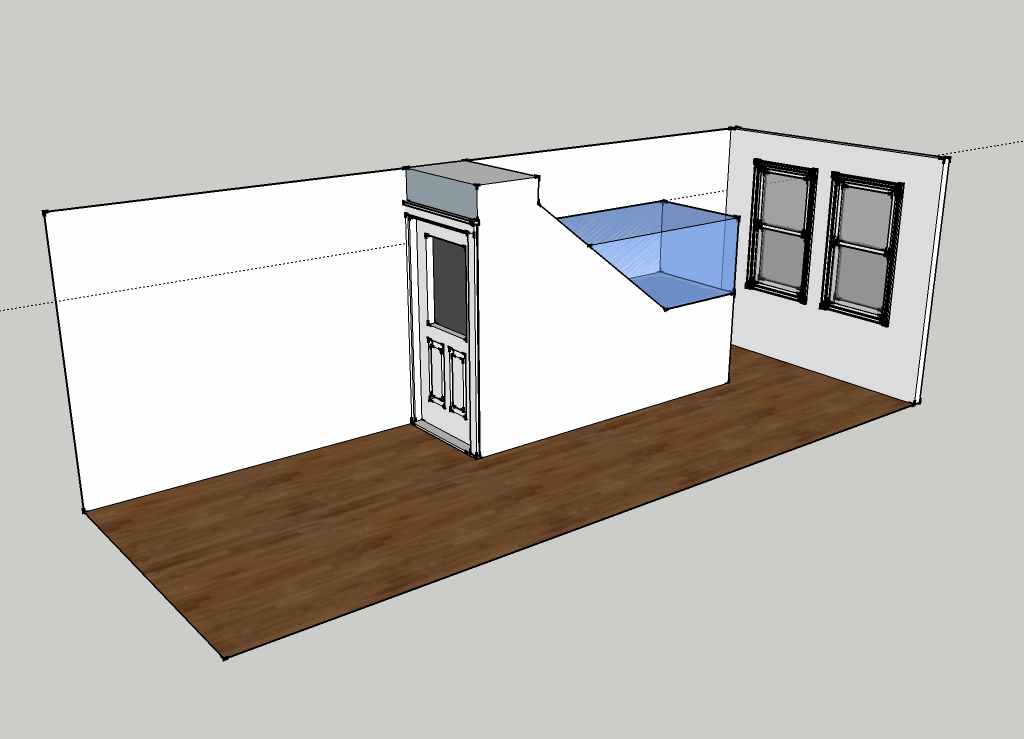

Trag doch mal eine Beckenhöhe von 80cm ein, lasse die Standhöhe wo sie ist und mach die linke Seitenschräge schräg, so wie die Treppe. Mal sehen wie das wirkt.

Auf die Idee bin ich noch gar nicht gekommen. Sieht super aus, nur bezweifele ich, ob man da eine Unterkonstruktion hinbekommt, die das Gewicht trägt. Da drunter ist eine Treppe (die mal ins Stockwerk darüber geführt hat) und selbst wenn man auf voller Fläche etwas an der Wand abfängt mit irgendwelchen Verankerungen, dürfte das zuviel Gewicht für die Treppenkonstruktion sein.

In der Zeichnung ist die Oberfläche des Becken 2035x800mm
Volumen ca. 1350 liter.

Zitat

Original von Kadatz
Ja, ist schon klar. Und so wie es aussieht aus Holz, oder etwas Stahlbeton?!?

Schon Holz! Durch die Tür betritt man meine Wohnung, dort führt auch eine Treppe hin. Es gibt aber auch noch die "tote" Treppe nach oben. Daher laufen da schon sehr dicke Balken lang, aber einige Tonnen an Gewicht werden die nicht tragen!

Zitat

Original von KadatzMach mal die Oberkante vom Becken auf Höhe der Fensterstürze und der Tür....nur so zum Spaß! Sieht dann aus als wenn man ins Becken durch die Tür laufen kann

Meinst du so? Ich sage mal, ein Kriterium ist auf jeden Fall, dass man das Becken auch wieder aus der Wohnung heraus bekommt

Zitat

Original von KadatzEine Schräge finde ich übrigens durchaus sinnvoll!! Da läst sich gut ein Riff aufbauen und davor viel Schwimmraum.

Ein Pfeiler der aussieht als würde er aus der Schräge herauswachsen, könnte ich mir gut vorstellen. Allerdings bin ich eigentlich kein Freund von Aufbauten, die seitlich bis an das Glas heranreichen, mir gefallen diese "japanischen" Dekorationen besser.

Hier mal eine etwas ungewöhnliche Idee die ich hatte.
Abstand zum Boden 50cm, Oberfläche 100x110cm und Bodenfläche 50x110cm, Höhe des Becken 80cm.
Die Techink könnte ich dann hinter der Verkleidung anbringen, da ja unter dem Becken kein Platz mehr ist.

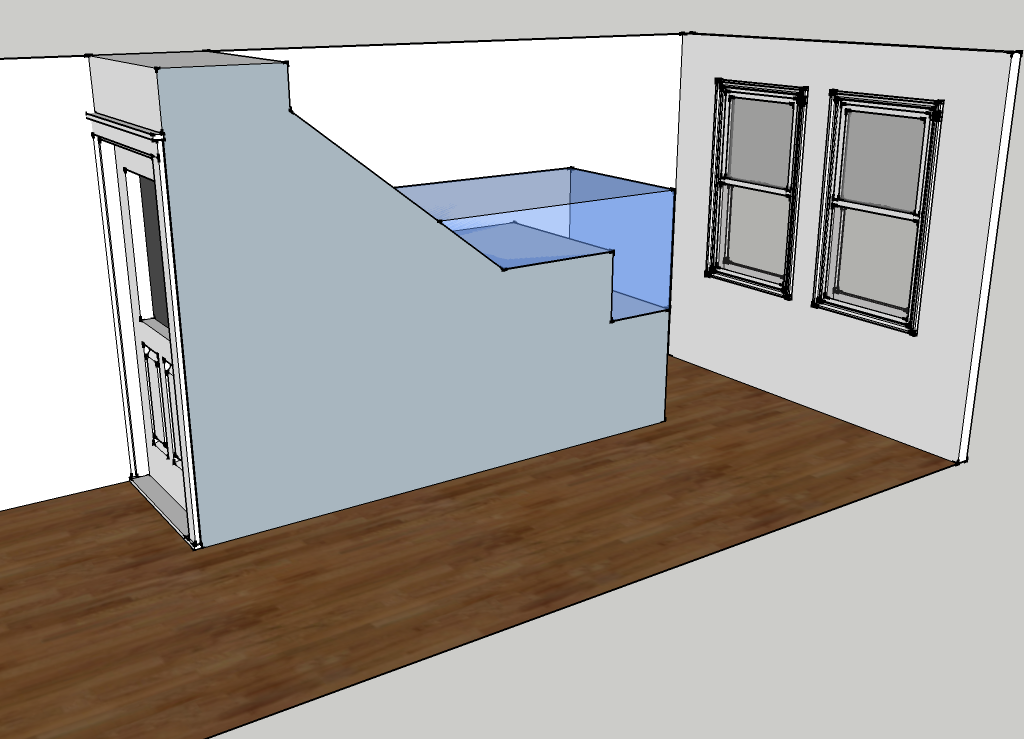

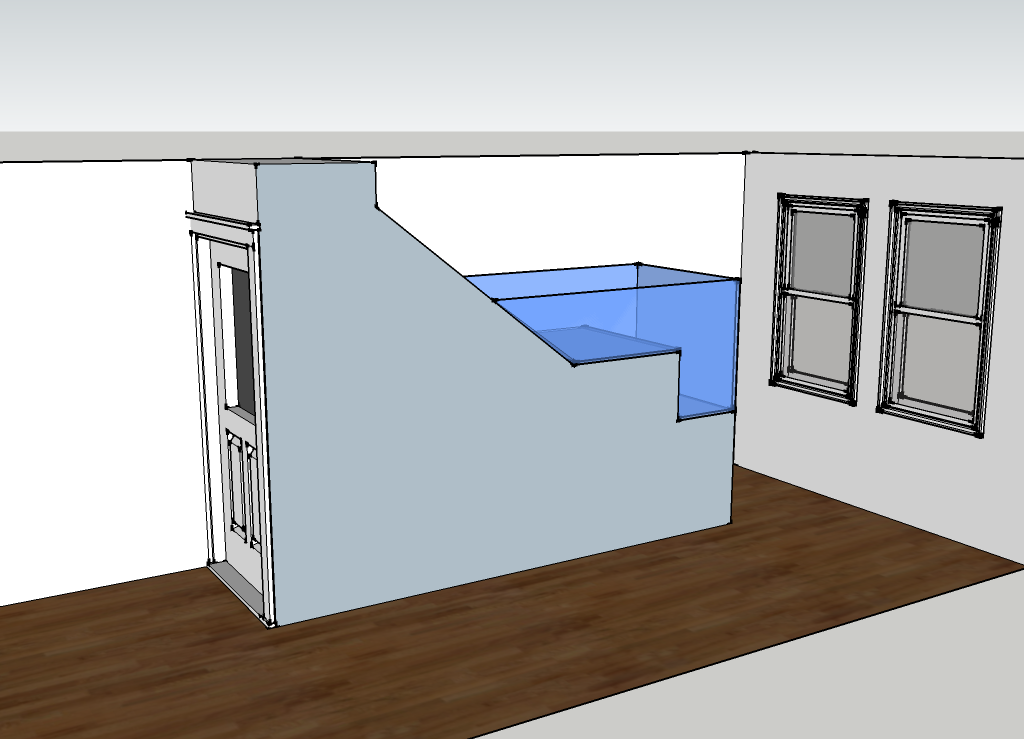

Nochmal das Gleiche, nur diesmal in 90er Höhe, mit angeschrägter Front und ohne volle Verkleidung. Sieht gut aus finde ich, nur wohin dann mit der Technik? Außerdem ist die Oberkante des Beckens dann auf 140cm.

Ich denke eine volle Verkleidung scheidet ohnehin aus, dadurch schattet man das Fenster zu sehr ab.

So wer hat noch tolle Ideen?

Zitat

Original von Korallenwelt
Technik IN das Becken, Du hast dort doch gar keinen Platz!

Ich finde eure Lösung mit Pumpen und Schächten im Becken genial!

Bei dem "Stufenbecken" würde ich sogar die Wand an der Stufe und vielleicht sogar die ganze Fläche + die Schräge mit Keramik verblenden lassen. Aber Ob man da Platz findet für einen Abschäumer? Zumal der ja oben herausgucken würde.

Wenn ich auf die Stufe verzichte, dann hätte ich genug Platz für ein Filterbecken von 100x50x50cm im Unterschrank, da kann man alle notwendige Technik unterbringen. Closed Loop Pumpen würde ich dann Hängend unter dem Becken verrohren.

Als Aufbau schwebt mir aber eigentlich etwas recht minimales vor, was nicht höher ist als 1/3 der Beckenhöhe und es sollten ca. 2/3 der Bodenfläche frei bleiben! Das Problem welches ich dabei habe ist nur, dass das bei so einem kleinen Becken kaum wirkt.

120x110cm Grundfläche oder 130x110cm Grundfläche würden schon einiges ausmachen.

Aber 130x110x70cm dann würde das Becken bei ca. 200cm aufhören. Dann wären nur noch 50cm Platz zum hantieren, sicher nicht optimal bei einer Tiefe von 110cm ... vielleicht sollte ich umziehen?

Zitat

Original von Reinhard Seidl
Willst Du das Becken wirklich in den Vorraum stellen? ( ... ) Finde ein Aquarium sollte dort stehen wo man sich Hauptsächlich aufhält, nur so hat man wirklich Freude damit.

Das wären dann bei mir in der Reihenfolge Büro, Bett, Küche

Im Wohnzimmer möchte ich kein Becken haben, dafür macht mir ein Aquarium immer zuviele Geräusche. Man bekommt es zwar sehr leise, aber ein Unterschied zu absoluter Stille ist es immer. Zumal es dort weder vom Einrichtungsstil noch vom Platz her hinpasst.

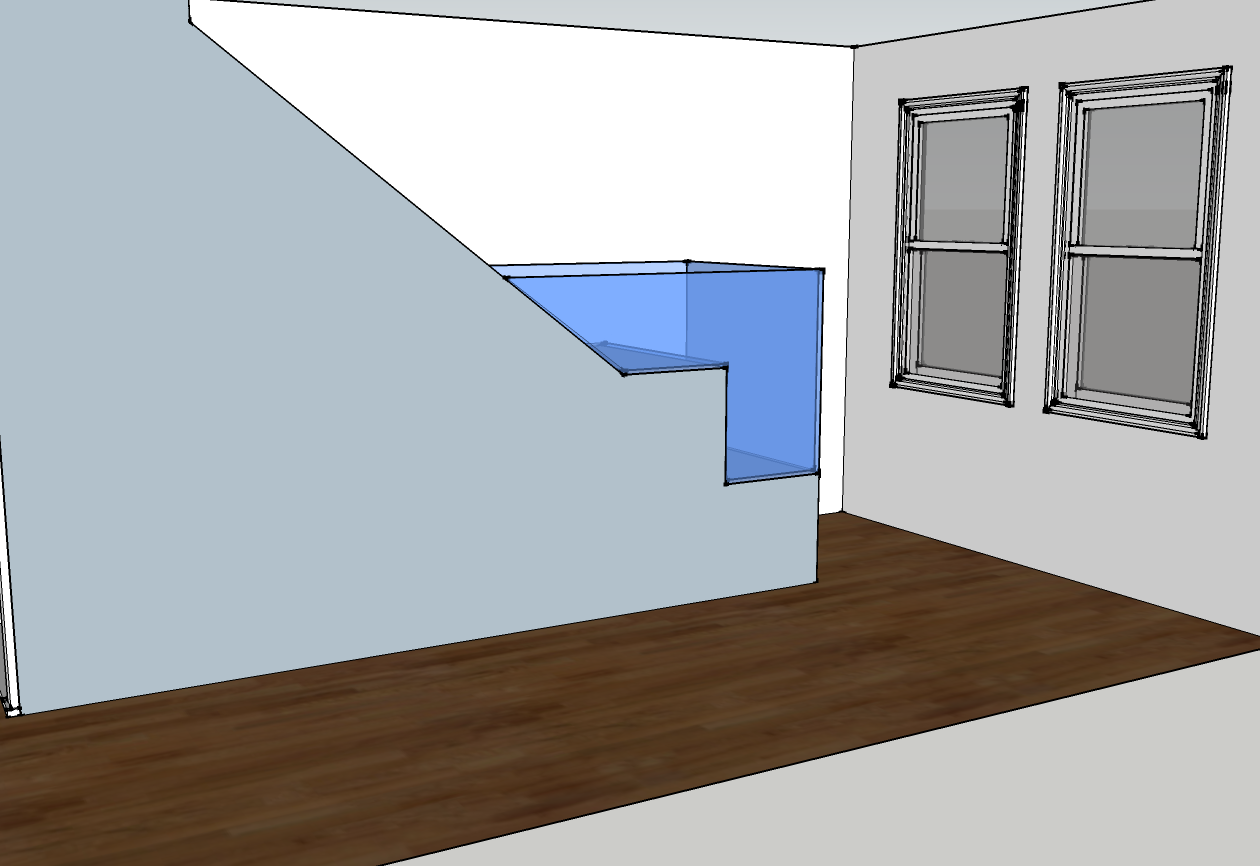

Der Vorschlag hier ist das gleiche wie das Stufenbecken, nur dass die Schräge durchgehend ist und die Gesamthöhe nur 80cm.

Das würde die Dekoration ggf. Vereinfachen, wenn man sich vorstellt es wächst z.B. ein Riffpfeiler aus der Wand. Auf der Ebene könnte dann eine Sandzone eingerichtet werden.

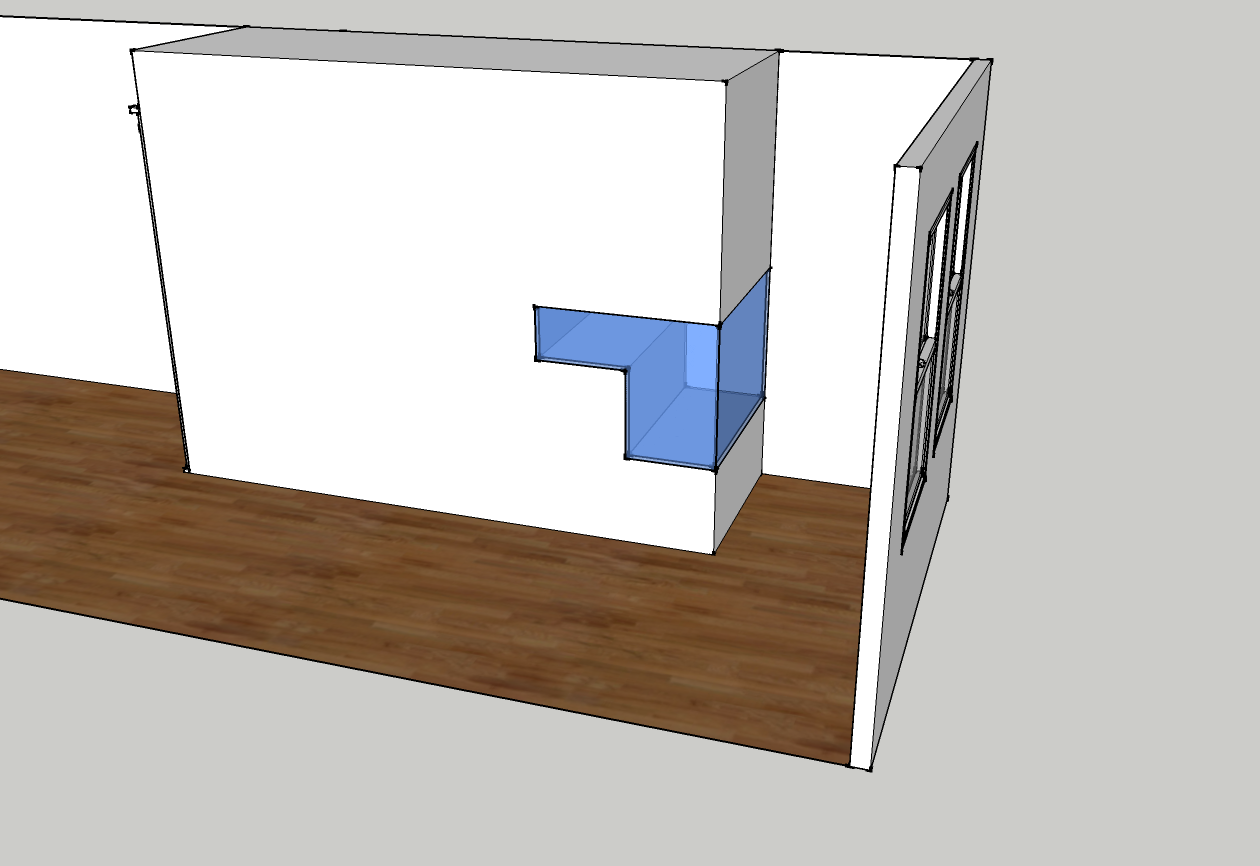

Weil so schön von wichtigerem ablenkt habe ich nochmal zwei Skizzen gemacht. Das Stufenbecken einfach 300mm höher gestellt, das löst das Problem, dass das Becken so tief steht und außerdem ist die Fläche vor der Schräge dann deutlich größer und ich habe unter beiden Flächen noch Platz für Gerätschaften. Die Closed Loop Pumpen könnten dann direkt unter der großen Ebene verrohrt werden und unter der kleinen Ebene wäre Platz für ein flaches Technikbecken. Die Schräge geht unter dem Becken natürlich weiter und endet in der Verlängerung der Linie ca. 100mm über dem Boden am rechten Rand.

Hier einmal 800mm Höhe und Oberfläche 1776x100 und 900mm Höhe und 1903x1100 (ungefähre Werte).

Bei der 800er Variante wären 340mm über der Stufe, bei der 900er Variante entsprechen 440mm.

Insbesondere die 800er Variante finde ich schon reizvoll!

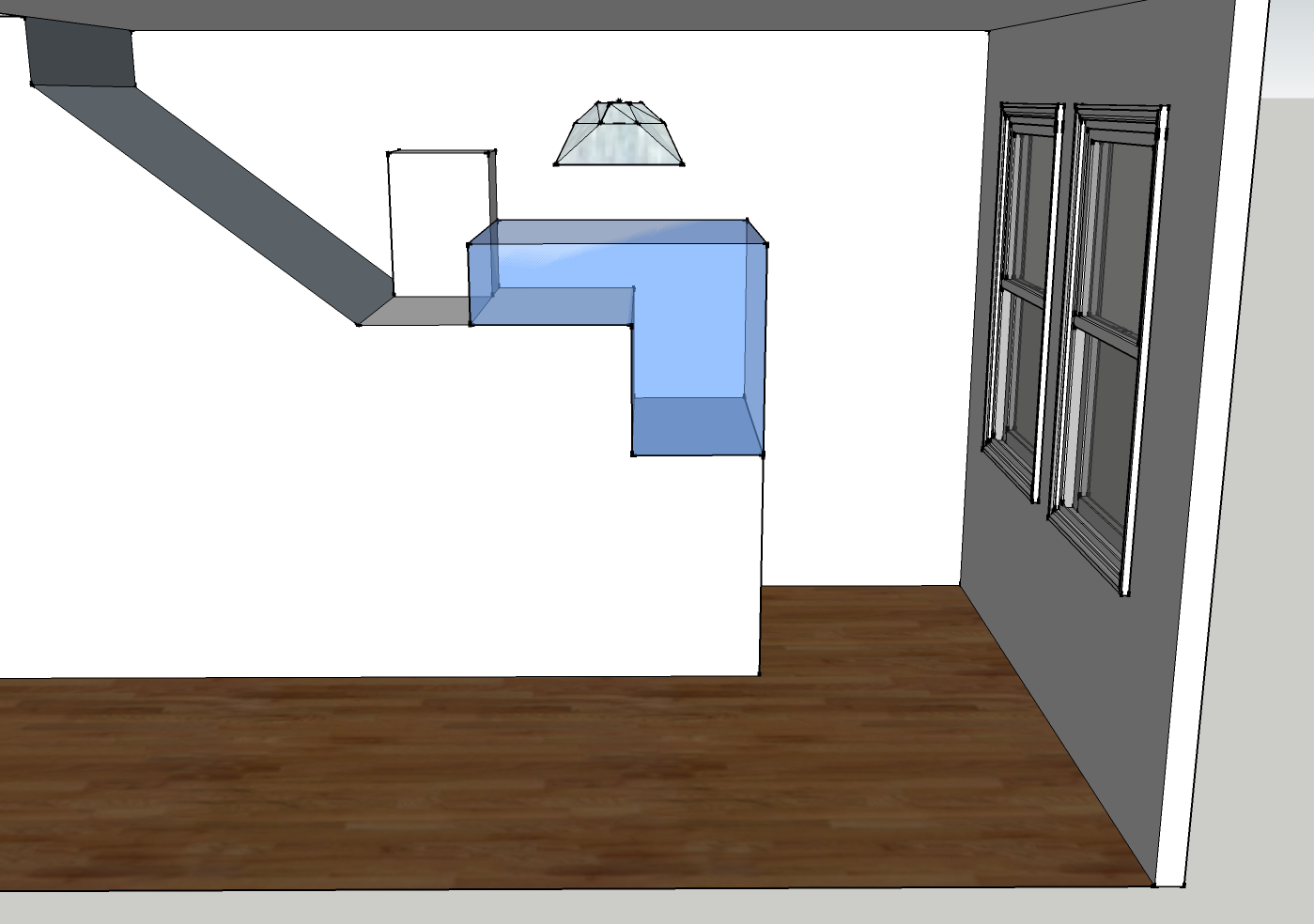

Wie wäre das, eindeutig mein Favorit.

Deutlich kleiner als die Vorschläge oben, dafür dann daneben noch Platz.

Man hat eine Seite mehr zum reinglotzen, der weiße Kasten kann einen Abschäumer aufnehmen, den Rest der Technik bekommt man elegant unter dem Becken versteckt.

Oberfläche 1100x1100mm
Ebene 600x1100mm
Boden 500x100mm
Tiefe 800mm
Volumen ca. 640 Liter

Außerdem habe ich mal eine mögliche Beleuchtung mit reinmodelliert, 1 Lumenarc III Reflektor mit 500x500mm und 1x400W HQI.

Für micht gibt es zwei Alternativen zu 400W HQI -> 1000W und 2000W

Wäre für das Becken aber quatsch. HQI in der Größe haben einen Wirkungsgrad der nahe an dem von modernen Leuchtstoffröhren liegt und damit viel besser ist als der von LEDs. Ich kenne mich mit LED Spektren nicht so aus, aber HQI Brenner haben ja ein Vollspektrum, von daher passts!

Alex_Muc: Man kann von allen Seiten reingucken, am besten von der Vorderseite (die nicht zum Fenster hin ist). Die Fenster haben nur am Morgen Sonne.

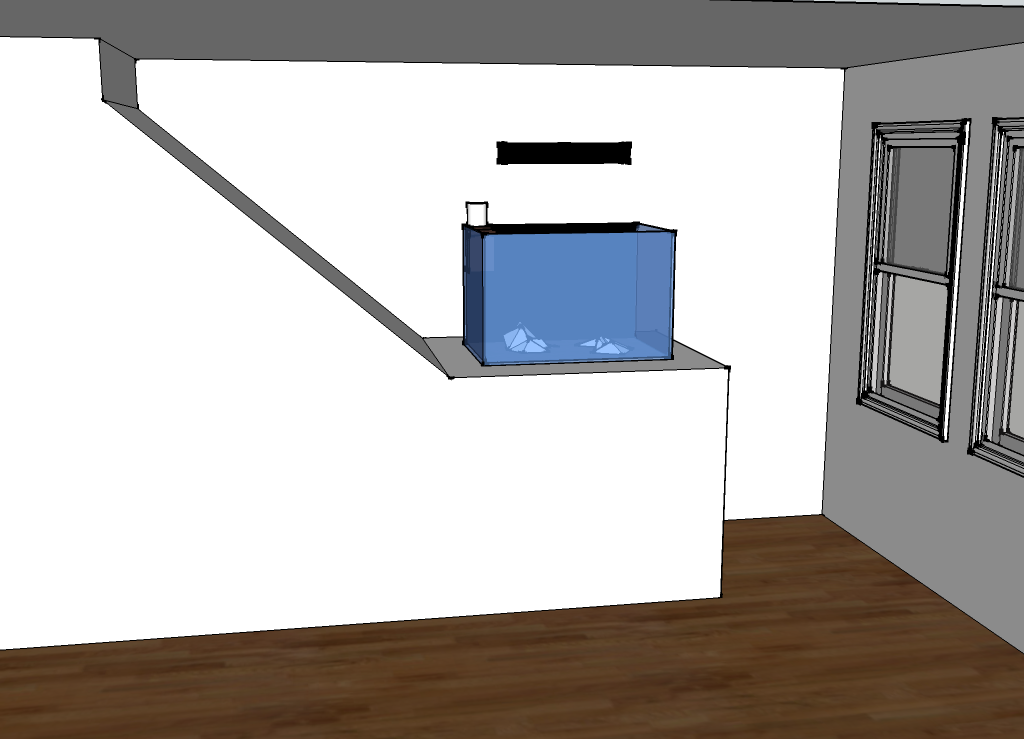

Ich habe hier nochmal einen Entwurf für eine ganz einfache und kostengünstige Variante gemacht.

Plattform auf 110cm Höhe, Oberfläche ca. 125x110cm
Becken 90x60x60cm, 324 Liter
keinerlei Bohrungen oder Schächte
Beleuchtung durch AquaMedic Starlight classic 150W (habe ich noch)
Strömung 2 Tunze nano Streams
Rückwand schwarz

In der Zeichnung habe ich ein Tunze nano Reefpack eingezeichnet (Oberflächenabzug + Abschäumer). Das ist jedoch nur für 200 Liter ausgelegt. Auf der anderen Seite plane ich nur einen sehr geringen Fischbesatz.

Vorteile:
- Sehr kostengünstig! Ich bräuchte an Technik nur Abschäumer + Strömung anschaffen, im obigen Beispiel zusammen < 200 Euro
- Man kann im Stehen sehr gut in das Becken schauen, die Oberkante des Beckens wäre etwa auf 170cm Höhe
- Es wirkt viel weniger wuchtig als alles bisher vorgeschlagene, der offene Charakter bleibt erhalten, dadurch dass rund um das Becken viel Platz ist
- Das Becken lässt sich auch an einem anderen Ort weiterverwenden, was bei einem Becken mit Stufe oder Schräge nicht unbedingt gegeben wäre!

Nachteile:
- Man sieht die gesamte Technik im Becken
- Die Dekorations und Gestaltungsmöglichkeiten sind sehr beschränkt
- Integration von Kalkreaktor, Zeovit Filter o.Ä. nicht möglich

Noch günstiger wäre es mit einem Standardbecken 100x50x50 oder 100x60x60, aber die wirken von der Form her nicht so gut finde ich.

Als Einrichtung ist ein flacher solitärer Riffaufbau geplant, bestehend aus zwei Teilen, z.B. Korallenwelt Mini Riffe. Die Höhe des Aufbaus soll ca. 30cm an der höchsten Stelle nicht überschreiten! Die Rückwand schwarz und als Bodengrund schwarzer Life-Sand.

Besatz z.B. Amphiprion polymnus und Teppichanemone und vielleicht noch ein paar kleine Lippfische oder Mandarinenfische und ein paar Arten Korallen.

Als Alternative zur Technik im Becken könnte auch eine Technikkammer hinter dem Becken integriert werden, hier sind theoretisch 125x25cm Platz. Vielleicht auch über das Eck an der hinteren linken Ecke. Verkleidet in weißem Feinputz (wie die Wände), so dass es optisch kaum auffällt.

Gibts Vorschläge, wie man sowas am ästhetischten in den Wohnraum integriert? Rahmen oben/unten usw?

Ich finde es gibt inzwischen einiges, was für das 90x60x60 Rechteckbecken spricht.

Zumal ich da auch zumindest die Möglichkeit hätte später zu erweitern auf z.B. 120x110x70cm was ja schon ein ganz schöner Pott wäre

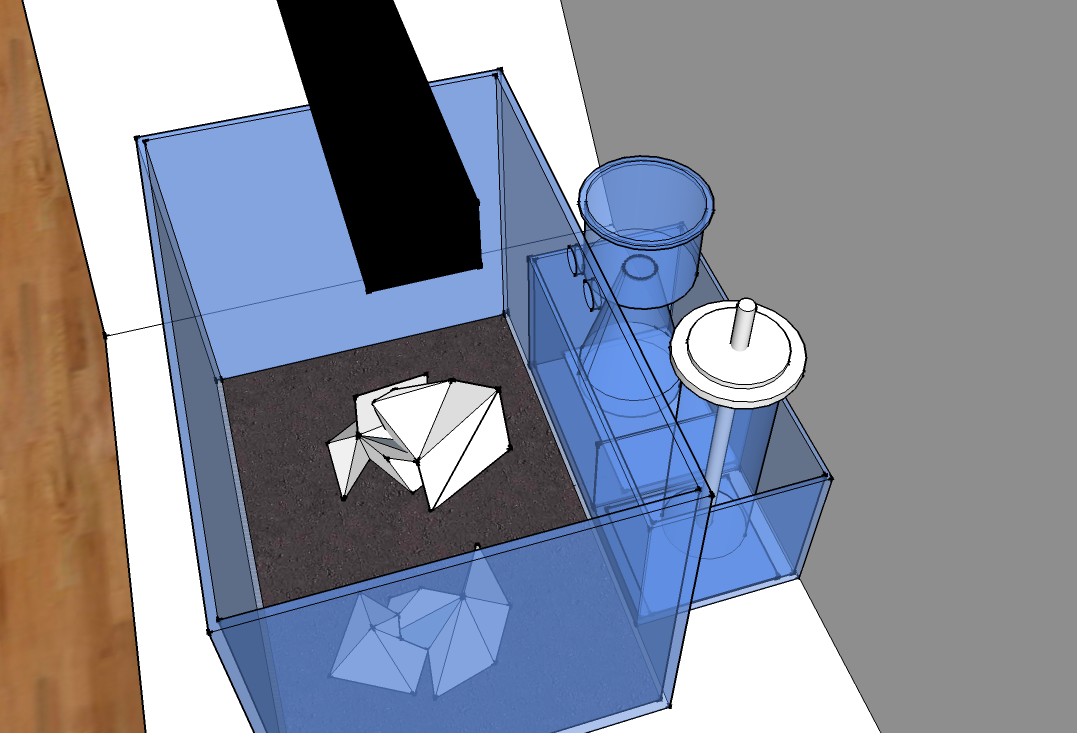

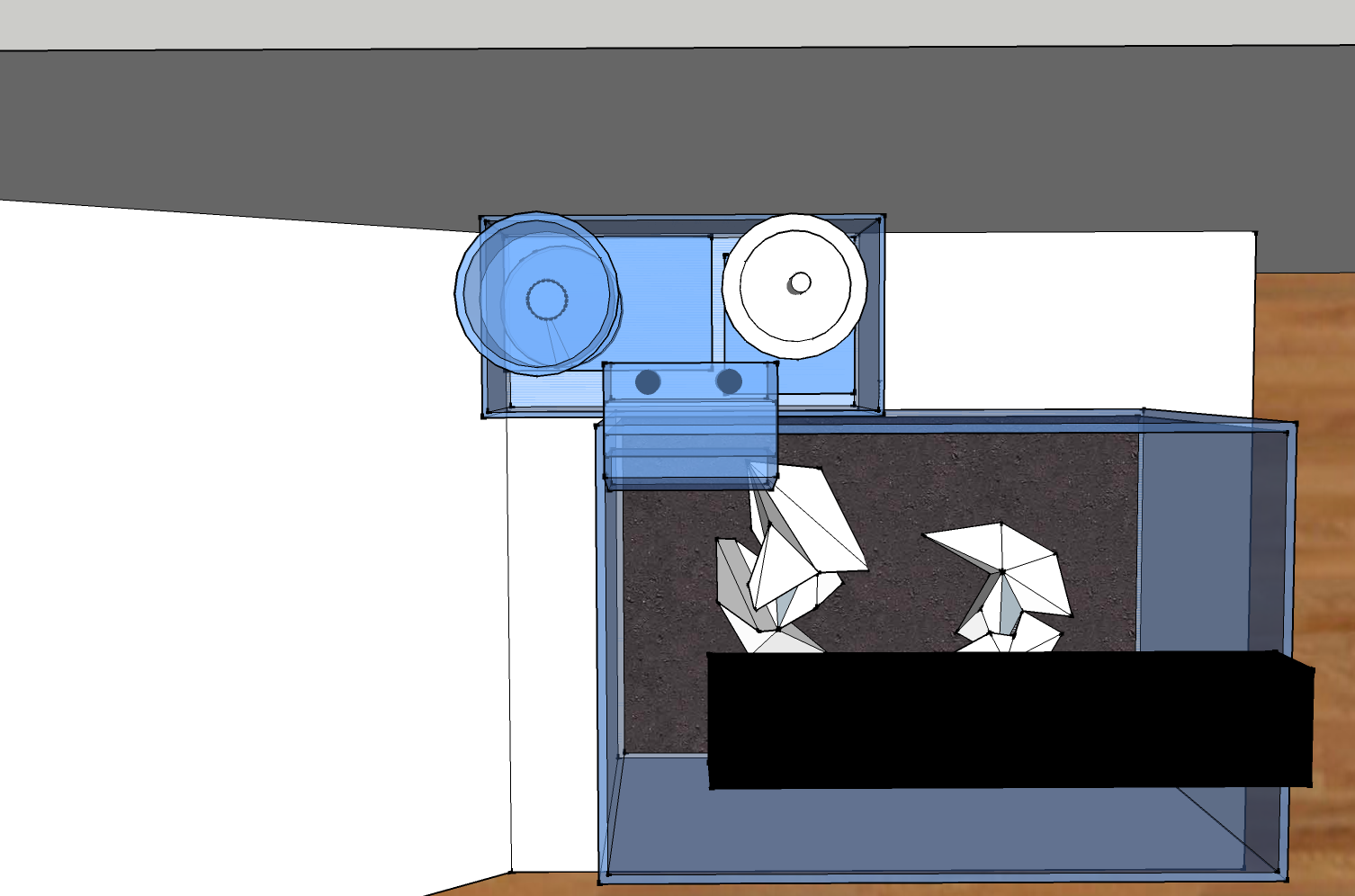

Ich habe hier mal einen Sketch der Technik gemacht, ganz einfaches Technikbecken mit zwei Kammern. In der ersten der Abschäumer, die zweite, abgetrennt durch eine 19mm hohe Scheibe für den Zeolithfilter. Die Förderpumpe des Zeolithfilters ist dann auch gleich die Rückförderpumpe ins Becken. Habe ich was vergessen?

Die Idee mit der Milchglasfolie finde ich sehr gut. Neben der Umrandung oben kann ich mir auch sowas für die Rückwand vorstellen, Milchglas und dann mit blauen LEDs beleuchtet, sicher ein netter Effekt.

Als Überlauf habe ich hier ein grobes Sketch der perfect Reef Overflow Box eingezeichnet. Ganz am linken hinteren Rand des Beckens würde der Ablauf direkt in die erste Kammer des Technikbeckens gehen.

Eine Alternative dazu währen Bohrungen in der Rückwand für zwei 32 Rohre (Ablauf + Notablauf), wobei der Ablauf dann eine 50er Winkelmuffe mit Sieb oben bekommen würde, der Notablauf eine 32er Winkelmuffe die (ohne Sieb) weiter oben endet. Wäre optisch vielleicht ein klein wenig dezenter, aber nicht viel denke ich.

Danke, das mit dem TB bündig ist ein guter Tip! Ist nur an der Position weil ich ja erst an diesen Schacht um die Ecke dachte.

So wie es dort abgebildet ist, sind es vom Rand nach hinten 110cm Platz auf der Fläche.

Das Technikbecken ist 60x30x30cm (Standardbecken), das Becken 60cm und nach vorne sind noch 20cm Platz bis zum Rand der Fläche. In der Länge sind es 126cm macht bei einem 90er Becken auf jeder Seite 18cm Platz bis zum Rand.

Das Filterbecken mache ich vielleicht einfach mittig hinter das Aquarium. Keines der Geräte wird über den Rand des Beckens schauen, daher wäre es dort ziemlich gut versteckt. Ich wüsste auch nicht, was an zusätzlicher "nasser" Technik kommen sollte, das müsste zum Betrieb ja erstmal ausreichen, alles weitere bekommt man auch in den Schrank darunter.

Warum nicht größer? Ich habe vor ein paar Jahren frustriert mit der Aquaristik aufgehört (damals ist beim Beckenbau und der Techink so einiges schief gelaufen). Daher fange ich lieber erstmal "klein" an so dass die Kosten noch nicht so hoch sind. Wenn die Leidenschaft dann wiederkommt kann ich ja immer noch vergrösseren

Die Bohrungen würde ich soweit oben in der Rückscheibe anbringen lassen, dass ich mit einem 90° Winkel nach oben und einem Ablaufsieb einen Oberflächenabzu realisieren kann. Das heißt der Wasserstand im Hauptbecken wäre nie höher als der Rand des Winkels, bis dahin läuft es leer beim Stromausfall.

Das gleiche Prinzip also wie bei einem TB im Unterschrank. Ein 60cm hohes TB würde die Wartun deutlich komplizierter machen! Ein längers als 60cm ließe sich nicht so gut verstecken. Daher ist 60x30x30cm denke ich ein gutes Maß. Die Kammer des Abschäumers (ca. 22x30x19cm) fasst dabei 12 Liter, das heißt ich habe für den Extremfall 41 Liter Reserve, das sollte locker ausreichen!

Wie gesagt, die Fläche ist 125x110cm das heißt es wäre später mal Platz für ein größeres Becken. Darunter wäre dann Platz für ein 100x50x50cm großes Filterbecken oder für ein 90x60x60cm

Ich hole mir ab Dienstag mal Angebote bei Aquarienbauenr über das Becken.

So ich habe die letzten Ideen nochmal eingezeichnet.
PVC Rohre zu zeichnen, dafür bin ich zu faul. Ich habe versucht einen Bogen mit Sketchup zu konstruieren, aber bis das realistisch wird vergehehn Stunden.

Die beiden Bohrungen oben sind für den Zulauf zum Filterbecken, also für Ablauf und Notablauf. Dadurch kommt eine Tankdurchführung für 32er Rohr. Auf die Rohrenden kommt jeweils ein Winkelstück (gesteckt) und auf das Winkelstück kommt ein Ablaufsieb.

Die Frage ist: Wie realisiere ich die Strömung?

Ich hätte zwei Ideen:

1.) 2xTunze nano Stream im Becken
Vorteil: Geringer Stromverbrauch
Nachteil: Sichtbare Technik, Kabel etc.

2.) Closed Loop Strömung über weitere Bohrungen in der Rückwand
Vorteil: Weniger Sichtbar im Becken (Bohrungen im Bodenbereicht, Rohre können verkleidet werden)
Nachteil: Die Verrohrung ist ggf. umständlich und wohin mit der Pumpe? Im TB ist kaum noch Platz, daneben nur jeweils 150mm und die Pumpe muss ja mindestens mit Kugelhähnen gesichert werden, ergo einiges an Platz ist notwendig.

Gar kein Problem! Ich mache das mit Google Sketchup, tolles einfach zu bedienenden Werkzeug. Im Grunde malst du erst eine Fläche, machst daraus eine Box und schneidest solange was weg, bis es passt. Da sind auch nette Anleitungen dabei mit Videos/Animationen http://www.google.com/intl/de/sketchup/

Ich war in der Zwischenzeit auch mal kreativ. Ich war bei einem Aquarienladen hier und habe einige sehr hohe Becken gesehen, die sehen schon toll aus. Daher könnte ich mir auch so ein schlankes hohes Becken vorstellen. Als Dekoration dann an der Rückwand ein "Pfeiler" der aus der Rückwand zu wachsen scheint. Sieht bestimmt nett aus, was meint ihr?

Ich kann mir vieles vorstellen und würde das der Optik unterordnen. Wichtig ist für mich wirklich, dass es möglichst sehr ästhetisch wirkt.

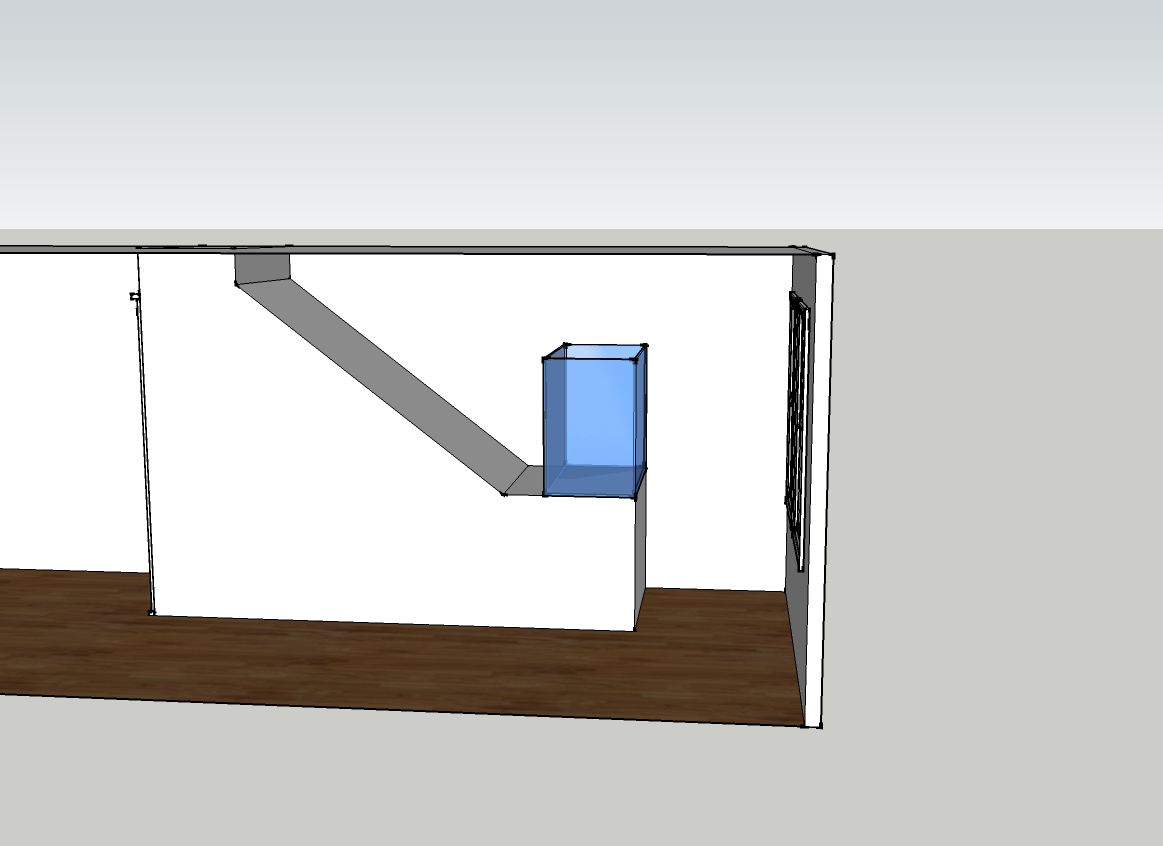

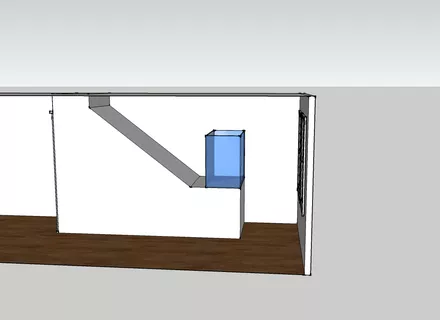

In dem schlanken hohen Becken z.B. (in der Abbildung 110x70x90cm LxBxH) würde ich eine Zebramuräne halten wollen und einige kleiner Beifische und auf dem Pfeiler natürlich verschiedene Korallen.

In einem großen Flachen Becken würde ich wohl zwei kleinere "Riffpfeiler" aufbauen, aber überwiegend Sandfläche. Da bietet sich dann eine Anemone an, die auf der Sandfläche lebt nebst passenden Amphiprion (z.B. Teppichanemone + Amphiprion polynmnus). Die Pfeiler würde ich dann mit 2-3 Arten Acropora vielleicht in 1-2 verschiedenen Farben dicht besiedeln und einige Lippfische wie Pseudocheilinus hexataenia dazu einsetzen.

Das geht leider nicht, es ist immer mindestens ein Sockel von ca. 15cm da, wegen der untersten Treppenstufe.
Daneben ist ein Durchgang mit Tür (nicht Maßstabsgetreu in der Zeichnung unten), der natürlich frei bleiben muss, das heißt weiter als bis zum Rand der Treppe darf das Aquarium nicht ragen.

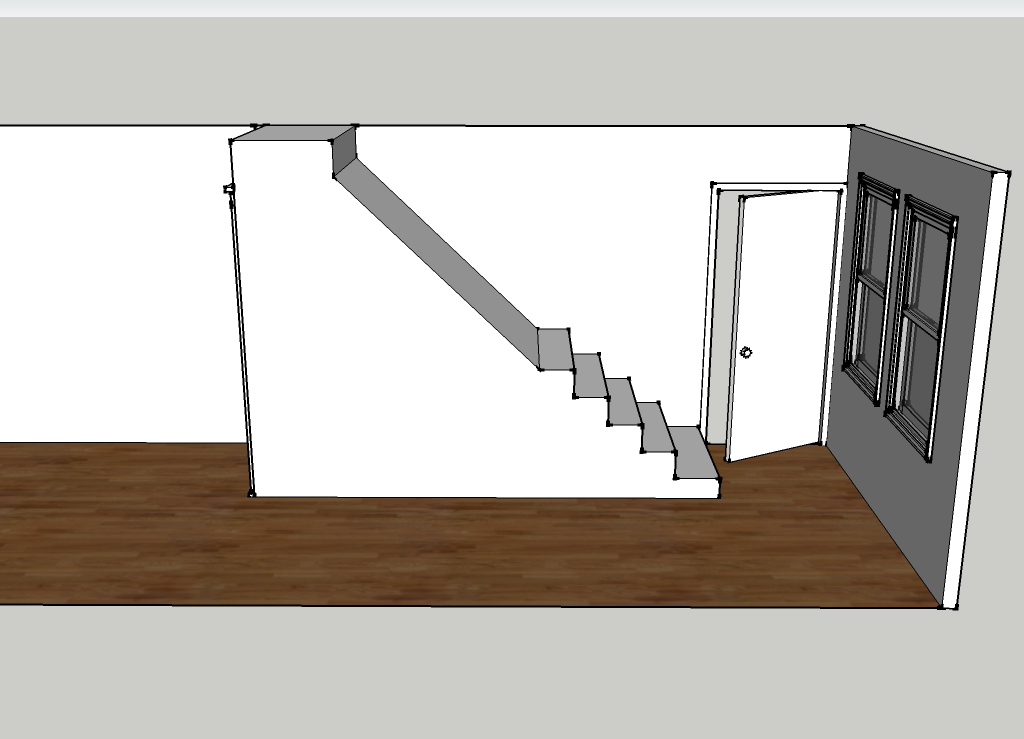

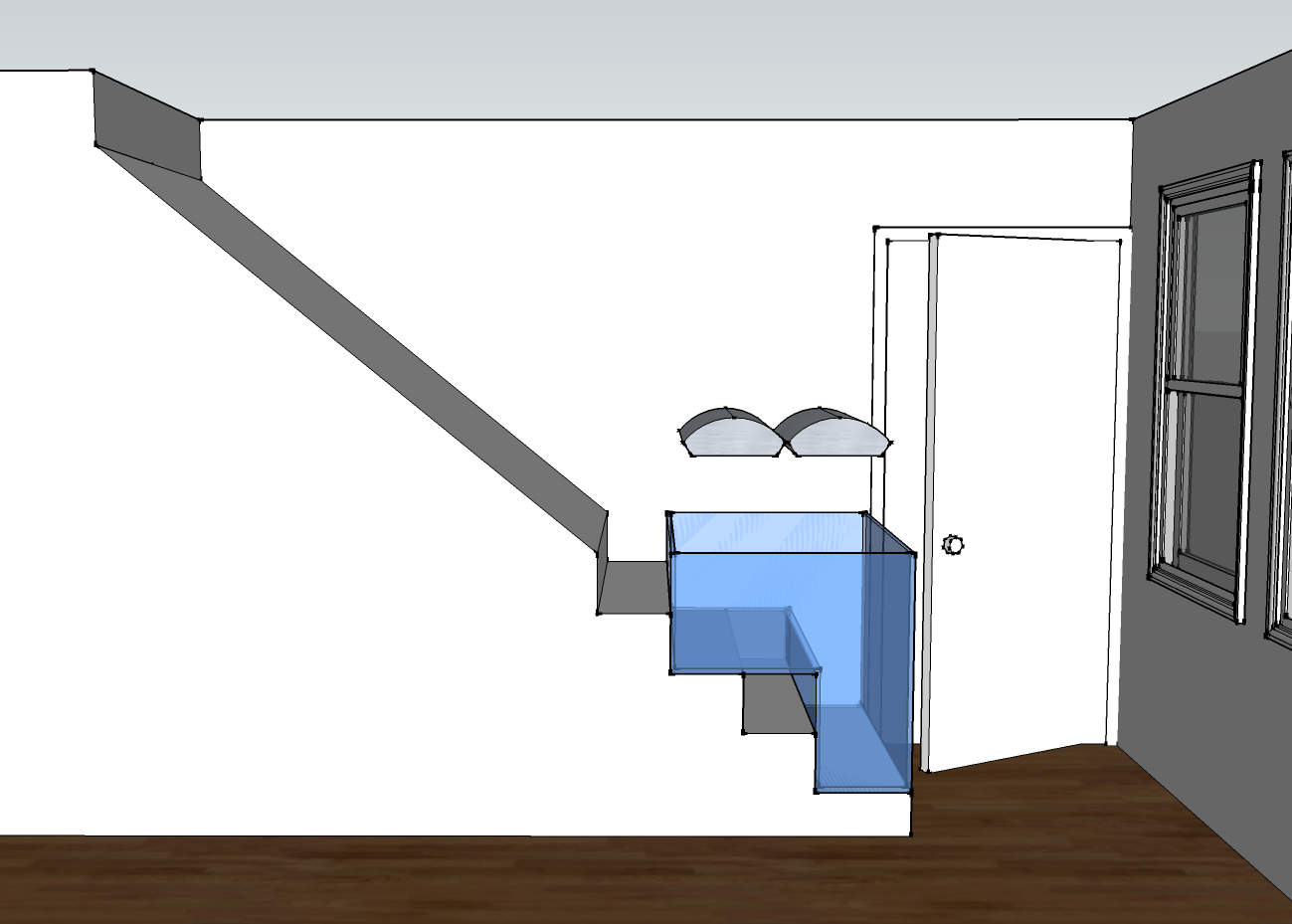

Unten habe ich mal Beispielhaft ein Becken modelliert, und die Treppe darunter sichtbar gemacht. Ganz genau passt das natürlich nicht, weil immer noch einige cm für die Verkleidung dazu kommen, aber für einen Eindruck reicht es.
Dieses Becken hätte eine Oberfläche von 800x1100mm und eine maximale Tiefe von 800mm, im Flachen Teil wäre der Wasserstand ca. 400mm.

Bodenfläche in der Schlucht ca. 350x1100mm
Bodenfläche oben entsprechend 450x1100mm

Volumen ca. 500 Liter

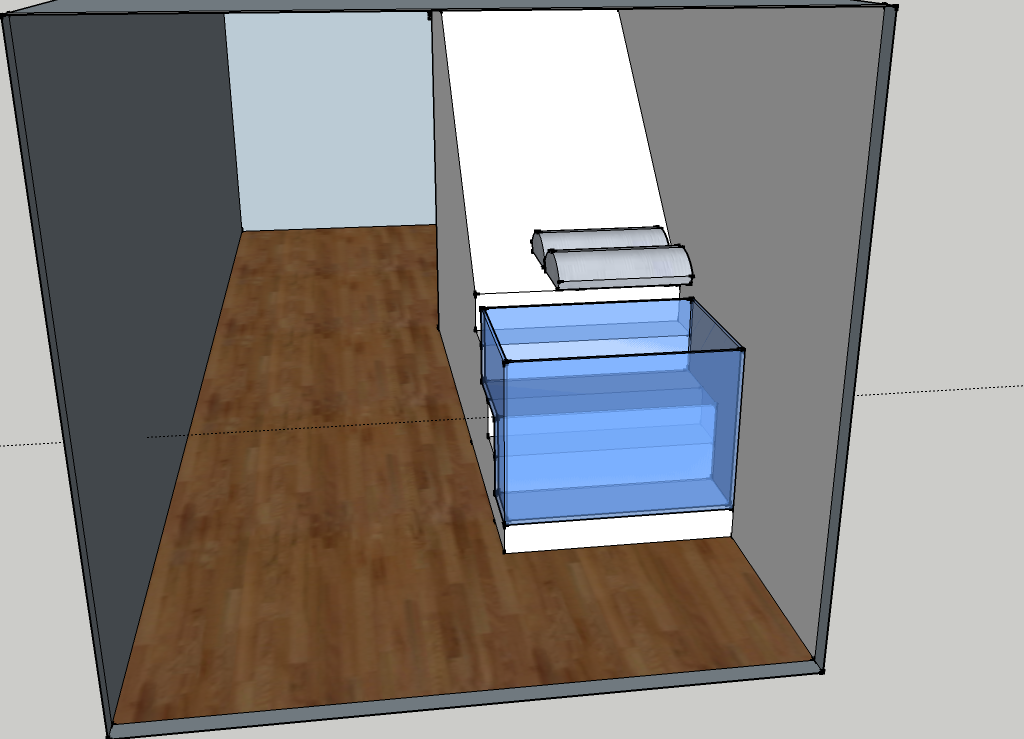

Dazu habe ich zwei Lampen im Stile der Giesemann 400 hineinmodelliert. Ich denke man benötige mindestens 400W um den Riffschluchtteil auszuleuchten. Zudem hätte man keinerlei Platz für Technik.

Da ist ja die Wand mit den Fenstern, das wird nicht so wirken wie du es dir vorstellst, da man ja quasi immer direkt vor dem Becken steht. Aber OK ich habe es mal um 90° gedreht und die Wand herausgenommen.

Oder meinst du die Stufe des Beckens sollte VOR die Treppe?
