Boschprofil als Unterschrank, ist das so ok?

Hallo, habe ein 45mm Boschprofil als Unterbau. Zusammengehalten wird das durch Bosch Schnellspannverbinder wie hier auf dem Bild

Jetzt hat man mir das Gestell aber nicht so geplant wie üblich. Ich versuchs mal zu erklären, man siehts auch auf dem Bild. Normalerweise kennt man das ja, daß oben quer komplett ein Profil durchgeht.
Bei mir wurde das so geplant daß die 4 Eckprofile (senkrecht) von oben nach unten durchgehen und die Querstrebe dann
dazwischen ist. Ich hab das dann noch an eine 24mm Multiplexplatte geschraubt.
Meint ihr das mit der Querstrebe geht so ok?
Die Grundfläche ist 160x85 cm.

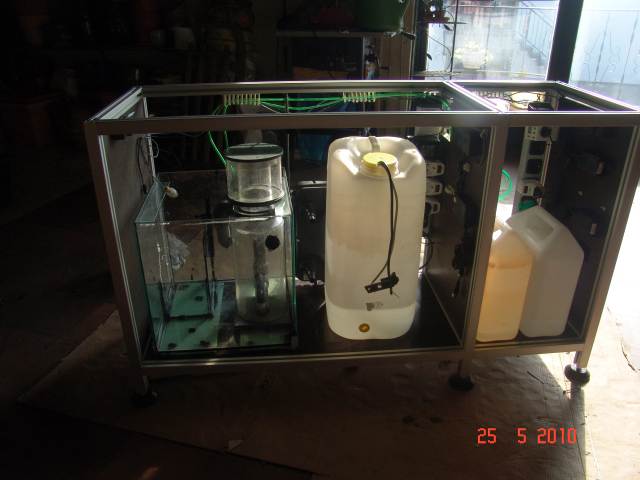

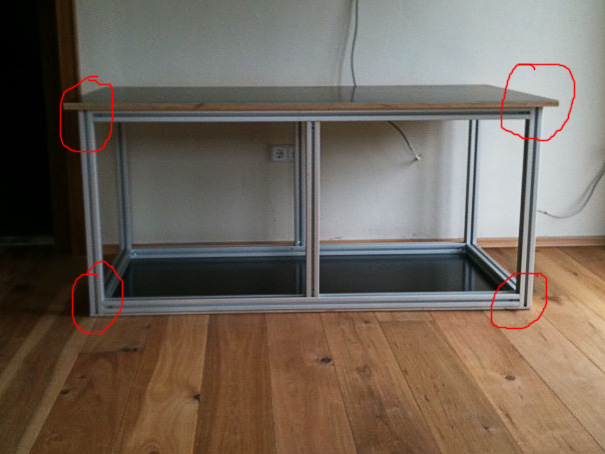

Anbei noch ein Foto vom Gestell.

Ciao Heiner

Traut sich niemand mh?

Hi

Ne is nicht ok Sorry , mit der Konstruktion hast du keine Lastverteilung sondern führst diese nur über die Seiten ab

Die Querträger oben müssen durchgängig sein und die Ecken musste noch mit Querträger absichern.

Gruss

Moin,

ich schließe mich da meinen Vorrednern an, das wäre
mir zu riskant !

Grüße,
Chris

Moin.
also nach Bosch-Katalog halten die Verbinder (ich nehme an, du hast 40er Profil mit 8er Nut) eine
Querbelastung von 500N aus. Das sind 50kg pro Verbindung, also 100kg pro Ecke. Ich würde
einfach noch 40er Winkel ergänzen, die können 3000N das Stück und gut ist. Aber achte drauf,
daß oben alles in Flucht mit der Platte ist.

Gruß
Jan

Hm das is dann jetz mal echt doof. Will natürlich kein Risiko eingehen.

Die Lösung von nHauke will ich eigentlich vermeiden, da das Becken ja eh schon übersteht und ich neue Bohrungen für die Verbinder machen muss. Ich sehe jetzt eigentlich nur zwei Lösungen.

- noch 4 Profile besorgen und die zwischen Gestell und oberer Platte verschrauben, aber hier eben die horizontalen Profile über die gesamte Breite oder was für mich einfacher wäre
- die Lösung von jmueller mit den Winkeln. Daß ich ich in jede Ecke noch Winkel verschraube.

@jmueller es sind die 45mm Profile mit 10er Nut
Was meint ihr?

jo das ist es eben. 4 Profile nachkaufen und einsetzen, dann muss ich die ja befestigen, also Löcher bohren und verschrauben. Winkel bräucht ich 8 Stück, Hammermuttern und Schrauben hab ich noch. Aber ob die Winkel genauso gut halten wie 4 Profile? Die Profile werden wohl nicht nachgeben, die Winkel "könnten" doch unter der Last langsam mit der Zeit nach unten gedrückt werden?

achso... anstatt der Ecken meinst du? Aber das würde heissen daß jede Seite 45mm mehr Überstand hat, das wird mir dann zuviel Überstand.
Ich könnte doch NEBEN meine 4 Eckprofile noch weitere 4, bzw 8 Profile stecken/verschrauben. Dann werden die horizontalen Profile doch auch gestützt?
Es geht doch nur darum daß es die horizontalen Profile nicht nach unten biegt?

Nico ja ok, die sollten durchgehen, tuns bei mir aber nicht. Also muss ich ja an meinem was verbessern und kann die Profile ned durchgehend zaubern oder versteh ich dich jetzt nicht genau?

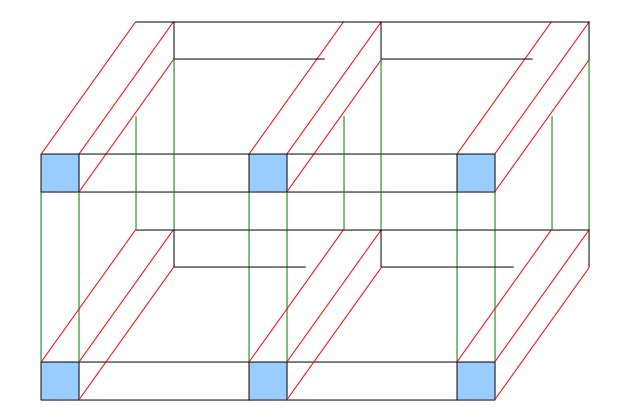

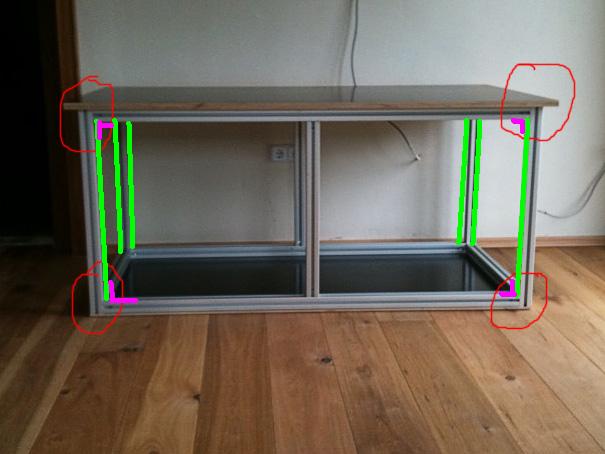

Schau mal mein Bild hier an, das grüne sind zusätzliche Profile die ich neben den Eckprofilen anbringen würde und das pinke sind Winkel die einfach die zusätzlichen Profile halten. Die horizontalen Profile werden dadurch gestützt und es sollt doch nix mehr passieren?

sorry dann versteh ich deine Zeichnung nich...
Meinst du quasi zwischen der oberen Platte und dem Alugestell einen Rahmen aus 4 Profilen wie ichs vorhin mal geschrieben habe?

die beiden vorderen Profile in kompletter Gesamtlänge und dazwischen (also von vorne nach hinten) zwei Profile dazwischen. Und diese 4 Profile mit 4 Winkeln an den Ecken miteinander verschraubt?

Irgendwie reden wir aneinander vorbei kann das sein?

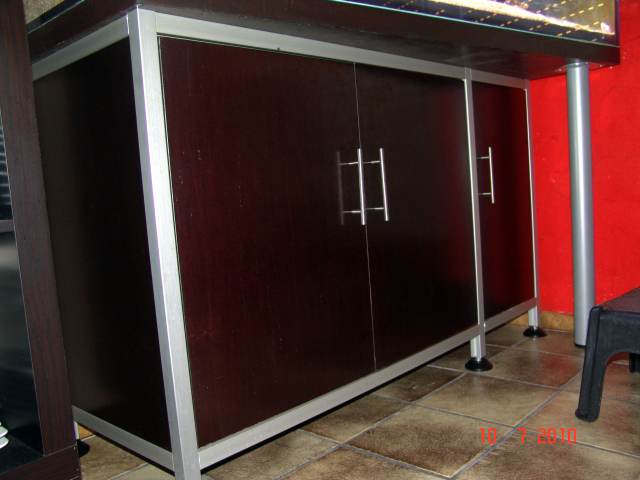

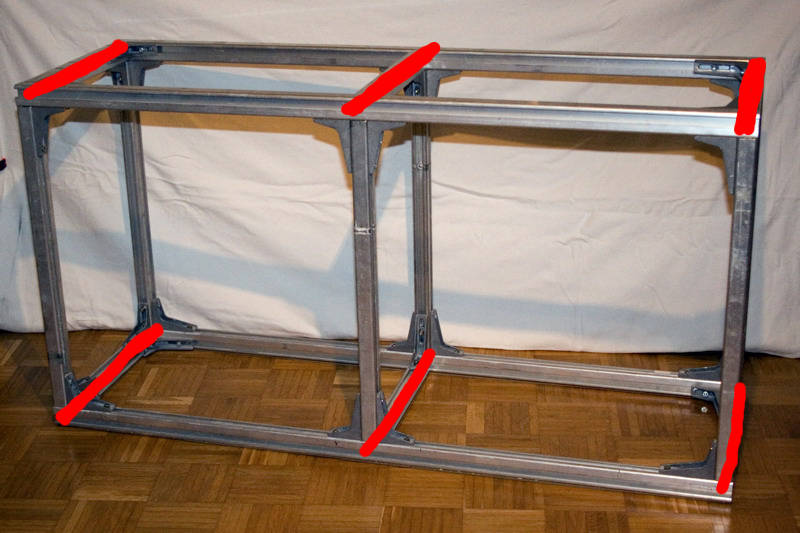

Das einzige was bei Dirks Gestell anders ist, ist daß die horizontalen Profile komplett über die gesamte Breite gehen und AUF den Eckprofilen aufliegen. Bei mir sind diese horiz. Profile ZWISCHEN den Eckstützen. Kannst du mir auf Dirks Bild mal die 4 roten Profile einzeichnen die ich noch brauche?

Tach,

hab schon mehrere Alugestelle gebaut. Knotenbleche (kann man leicht selbst bauen) oder Winkel halte ich für das Minimum und mindestens noch mittig Querstreben (hab ich auf Bild nich gesehen); Hinten und seitlich kannst du noch Platten ranschrauben. Die Tragelast bei den einzelnen Pfeilern reicht fast immer und ist nicht das Problem.

Gruß Bi

Gut, so hab ich das auch verstanden, ABER wie soll ich das aus meinem jetzigen Gestell basteln? ich kann doch nicht einfach aufs Gestell 3 und unten drunter 3 solche Profile schrauben. Dann liegts ja nicht mehr aufm kompletten Gestell auf, sondern nur auf den 3 Profilen oben.

Zitat

Original von Heiner Weiß
die Winkel "könnten" doch unter der Last langsam mit der Zeit nach unten gedrückt werden?

Als jetzt wollen wir dochmal auf dem Teppich bleiben. Die 45er Winkel können jeder 3000N Scherkraft ab, bevor sich da was plastisch verformt. Hau da in jede Ecke zwei Winkel rein und du kannst fast einen Panzer draufstellen.
Die krallen sich fest und ein 45er Profil verbiegt sich auch nicht. Die zusätzlichen Stützprofile kannst Du weglassen,
die kriegst du eh nicht sauber formschlüssig rein.

Gruß
Jan

Ein Mann, ein Wort

Also gleich vorweg, ich werd, sollte es schief gehen niemanden dafür verantwortlich machen. Keine Angst. Alles Maßnahmen die ich treffen werde mach ich weil ichs für richtig befinde.

Jan: Wenn die Stützen millimetergenau geschnitten sind passens doch... Auch 1-2mm hin oder her wird wohl nix ausmachen.
Also die kostengünstigste Lösung wär das schon mit "nur" Winkel verschrauben.

Was meinen die dazu die vorhin abgewunken haben? Ist Jans Argument mit den 3000N ok? Ansonsten hau ich zusätzlich Stützen mit rein.

Morgen Nico

Jap so hab ich das von dir jetzt auch verstanden. Aber ich wills eben so einfach wie möglich machen. Die Firma von denen ich die Profile hab ist etwas weiter weg und möcht mit denen eigentlich nicht mehr ins Gespräch kommen. Also angenommen ich trau den Winkeln allein von Jans Vorschlag nicht. Die von mir grün eingezeichneten Profile kommen doch im Endeffekt aufs Gleiche raus oder? Nur daß ich hald daneben dann zusätzlich noch die Eckprofile stehn hab. Die Streben von hinten nach vorne wären dann gestützt und auch die Längsstreben von links nach rechts.
Dazu bräucht ich nur acht 61cm Profile und 16 Winkel zum verschrauben.

Ich hab nen andren Händler jetz in Regensburg. Ich kauf mir hald lieber 8 Profile und schraub die rein als daß ich 6 kaufe, das Gestell nochmal zerlege und kürzen lasse Allein den Arbeitsaufwand will ich vermeiden. Aber sag mal... die Variante von mir mit den 8 Profilen ist doch nicht falsch oder hab ich nen Denkfehler. Das klappt so sicher?!?

ja da hast schon recht. Mei nervt mich sowas... Man sollt ned jedem (gemeint is der Anlagenbauer von dem das Gestell stammt) blind vertrauen.
Wenn ich das Gestell jetz zerschneide und kürze passen wohl keine der Verbinder mehr und wenn ich Pech hab hab ich irgendwo Löcher von den Verbindern wo ich keinen Winkel anschrauben kann. Mann mann mann...

edit: ok also ich hab gesehen ich müsste da mehr neue Profile kaufen, die Bohrungen für die Verbinder liegen ungünstig, da kann ich die Winkel dann nicht mehr verschrauben. Auch wenns nicht elegant ist und eher ne Schrauberei werd ich wohl die Stützen anbringen. Halten tuts und Schönheitswettbewerb will ich auch keinen gewinnen.

Hallo Jim,

Scheerwände wollte ich nicht. Ich möchte vorne und seitlich auch öffnen können. Ist eh immer so eng in den Unterschränken. Die Stellfüsse sind bestimmt optimal zum einstellen des Niveaus geeignet. Ich hab da Angst daß ich Dellen in den Parkettboden bekomme.
Von der Last her habe ich überhaupt keine Bedenken, daß die Profile das bei mir nicht halten. Es ging nur um die Lastverteilung. Und denke mit meiner "Notlösung" klappt das schon. Und sollte das wirklich irgendwo noch ein paar wenige Millimeter gehen ist noch ne Styroporschicht unterm Becken zum Ausgleich.
Wie hast du die Profile miteinander verbunden?

Aha aha Von dieser Firma habe ich das Gestell auch und wie ich jetzt hier sehe sind die vertikalen Profile bei dir genauso wie bei mir gestaltet oder eher oder gleich noch
Was sagen unsre Anlagenbauer hier im Forum? Gleicher "Mist" (nicht ernst nehmen Jim) wie bei mir?

Ciaoi Heiner

Jap Martin, aber bei mir isses leider grad ned so und ich such hald eine einfache Lösung das doch gut hinzubekommen. Jim wie lang steht dein Becken denn schon so? Also ich frag nur der Neugierde halber. Ich werd bei mir auf jeden Fall was ändern. Trau der Sach ned... haben ja schon mehrere Bedenken angemeldet.
