Bohrungen, aber welche größe ?

Hi Sarah,

die drei Bohrungen sind o.K., jeweils für Not / Hauptablauf sowie Rückförderung.

Den Schacht mittig plazieren ist machbar kostet aber da er dann von allen Seiten verkleidet werden muß.

Ich würde ihn entweder links oder rechts über Eck plazieren, die Größe nur so groß das die drei Bohrungen incl. ein wenig Handlungsspielraum vorhanden sind.

Kannst Dir ja einmal meinen Aufbau des Aqua`s anschauen hier ist der Ablaufschacht hinten links über Eck.

Grüße aus Vettweiß....Ralf

Hallo,
wenn genügend Platz da ist, dann macht sich eine weitere Bohrung nicht schlecht, über welche dann die Stromkabel zu den Pumpen ins Becken geführt werden, das erspart dann die außen verlaufenden Kabel.
Einfach durchführung und Leerrohr bis oberhalb des Kamms.

Hallo,

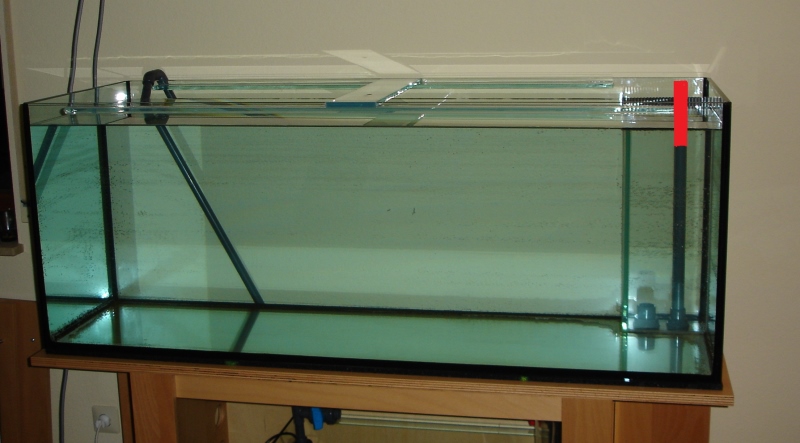

leider habe ich keinen Platz für eine Weitere Bohrung. Ich habe mal ein Bild meines ersten Beckens angefügt und modifiziert.
Im Schacht ist der Ablauf und der Notablauf. Für die Kabeldurchführung würde ich quasi ein weiteres Rohr durchführen und entsprechend der rot eingezeichneten Verlängerung verlängern. Dann kann niemals wasser rein gelangen. Unter dem Becken muss nichts gemacht werden.
Ich hatte bei meinem ersten Becken noch keine Ahnung, weshalb die Rückförderung außen verlief. Bei meinem zweiten Becken, welches das erste nach einem Umzug ersetzte, habe ich eine weitere Bohrung für die Rückförderung spendiert.
Die Kabel verlaufen außen
Mein Händler hat Becken, wo er es entsprechend gemacht hat. Leider habe ich keine Bilder, und auf die Schnelle auch nichts im Netz gefunden.
Wichtig ist einfach nur:
- Durchmesser groß genug um alle benötigten Kabel zu fassen
- Rohr muss oberhalb des Wasserstandes enden, sonst könnte es im Fehlerfall als Notablauf fungieren und das Wasser nicht unbedingt an die gewollte Stelle leiten.

hi,

ähmm...durch das rohr müsste schon der stecker passen....

Hi Sarah,

würde die Bohrungen für den gesamten Wasserhaushalt in 40er Rohr machen, die Bohrungen für die Kabel entsprechend Steckerdurchmesser besser noch wieviel Kabel sollen da denn durch?

Grüße aus Vettweiß....Ralf

PS: da es ein raumteiler werden soll wirst Du den Schacht mittig / mittig nehmen müßen.

mopin sarah,

40er rohr ist schon ne hausnummer.

hängt ja auch ein wenig von der zu fördernden wassermenge ab.

bei den heute nur noch üblichen 2 - 3 fachem des beckenvolumens wird nicht mehr benötigt.

hi sarah,

der zulauf wird doch durch den querschnitt der einzusetzenden rückförderpumpe bestimmt.

40er für den ablauf und der notablauf kann auch ne nummer kleiner ausfallen.

Hallo Sarah,

wie bereits erwähnt würde ich im Ablaufschacht mittig dann entsprechend 3x Lochbohrungen für 40er Verrohrung vorsehen, desweiteren falls gewünscht dann eine vierte Bohrung entsprechend dem was da durchgeführt wird.

Bezüglich Closed Loop würde ich mit zwei Pumpen arbeiten je Pumpe dann entsprechend zwei Ausgänge jeweils in den Ecken, kann Dir gerne per Mail einmal mein Closed Loop per Bilder zu kommen lassen.

Wenn Du mir eine Skizze zu kommen läßt könnte man dann entsprechend weiter sehen.

Bezüglich meines Closed Loops werden kurzfristig die Bilder (nach Karneval) nach erfolgreichem Umbau ins Netz gestellt.

Grüße aus Vettweiß....Ralf

Hallo Sarah,

melde mich nach Karneval, jetzt gehts los, ab in die Hölle von Vettweiß.

Grüße aus Vettweiß....Ralf

Hi Sarah

hier mal eine Erklärung was Close Loop ist.

Close Loop bedeutet das Wasser an einer Stelle des Becken entnommen wird, das kann auch ein Ablauf im Ablaufschacht sein, das Wasser dann direkt durch das Rohr zu einer Pumpe geführt wird und von dort wieder direkt in Becken befördert wird. Das bedeutet, dass Wasser geht nicht durch das Technikbecken. Es ist ein quasi geschlossener (Close) Kreislauf (Cloop).

Die Pumpen stehen in den meisten fällen auch nicht im Technik Becken sondern frei ohne von Wasser umspült zu sein. Somit sind Tauchpumpen für Close Loop ausgeschlossen

Konnte ich mich soweit verständlich ausdrücken?

Hi,

richtig Close Loop ist immer ZUSÄTZLICH.

Hi

Ansaug für's ClosedLoop im Ablaufschacht funktioniert nicht!
Soviel Wasser bekommt man nie durch einen normalen Überlaufkamm!

Zitat

Original von Ruedi
Hi

Ansaug für's ClosedLoop im Ablaufschacht funktioniert nicht!
Soviel Wasser bekommt man nie durch einen normalen Überlaufkamm!

Hi Ruedi,

das sehe ich anders, da es auf die Dimensionierung ankommt. Bei mir Funktioniertes. Ablaufschacht ist Mittig auf Rückwand mit den Abmessungen 15 x 25 x 15 cm. Normaler Ablaufkamm jede 4 Zinke heraus gebrochen. Rückförderung 3000 Liter, Close Loop 5000 Liter.

Ich weiß nicht wie groß Sarahs Ablaufschacht geplant ist. aber der hat der Zeichnung zu Folge 4 Seiten !! Da er mittig im Becken angebracht ist. Es ist also eine rein rechnerische Aufgabe den Close loop so zu gestalten das dieser locker mit über den Ablaufschacht laufen kann.

@ Sarah

Ruedi mein die normalen Ablauf / Überlaufkämme wie sie zu 99% an allen Ablaufschächten montiert sind. Da diese Kämme ja ein Hindernis darstellen für Wasser und so weiter und auch nicht Überlaufen werden sollten, lassen sie nur eine definierte Menge Wasser entsprechend der Länger der Kämme durch. Je länger der Kamm desto mehr Wasser geht logischer Weise durch. Diese Menge muss großer sein als die Summe der Wassermenge der Rückförderpumpe und der Wassermenge des Close Lopp.
Das trifft aber nur zu wenn der Close Loop mit über den Ablaufschacht läuft. Es gibt viele Close Loop betrieber die an einer anderen Stelle des Beckens das Wasser entnehmen über eine Bohrung im Bodenglas z.B. und abgedeckt mit LS und dann damit den Close loop gestallten.
Es gibt aber auch spezielle Kämme die mehr Wasser durchlassen, indem die Zinkenweite größer ist oder der Kamm höher ist. Ich persönlich habe normale Kämme und ein paar Zinken heraus gebrochen. Seesterne usw. kommen eh durch, egal welcher Kamm und Fische passen da noch lange nicht durch. Zumindest meine....

Bei Aquadriver zum Beispiel findest du solche Sonderkämme in 3 Ausführungen.

Hi,

also heutzutage rechnet man ungefähr mit den 3 Fachen des Beckenvolumens als den Teil der durch das TB gehen soll. Da hast du recht. Die Strömung im Becken sollte ungefähr zwischen den 10fachen und dem 20 fachen des Beckenvolumens liegen. Das wird aber meist aufgeteilt auf mehrere Pumpen. Bei mir selber sind es 2 Tunze Streams zusammen ca 18 000 Liter maximal, diese laufen aber mit nur etwa 50 % Leistung, und einmal Close Loop mit 5000 Liter. Somit komme ich auf rund das 10 Fache des Beckenvolumens.

Das Becken ist neu eingerichtet und die Korallen sind noch recht klein. Wenn diese größer werden wird auch die Strömung im Becken durch den Widerstand abnehmen, dann kann ich die Stream in der Leistung steigern....

Bei deiner Lösung, soweit ich das überschauen kann, bietet sich EINE Close Loop Lösung an. Allerdings nicht über den Ablaufschacht. Ich denke du solltes an vielleicht 2 Stellen außerhalb des Ablaufschachtes das Wasser entnehmen und an mehreren Stellen wieder zuführen. gut wären 2 Close Loop Kreisläufe (Pumpen). So kannst du z.b. 2 Strömungsrichtungen zu verschieden Zeiten realisieren, in dem du die Pumpen zu unterschiedlichen Zeiten laufen lässt, am einfachten über Zeitschaltuhren.

Hi Sarah,

so wie Michael es Dir erklärt hat bezüglich Closed Loop hatte ich es ja auch schon etwas früher Dir vorgeschlagen ohne entsprechend die Skizze zu kennen.

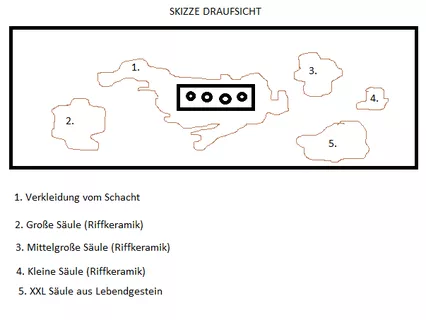

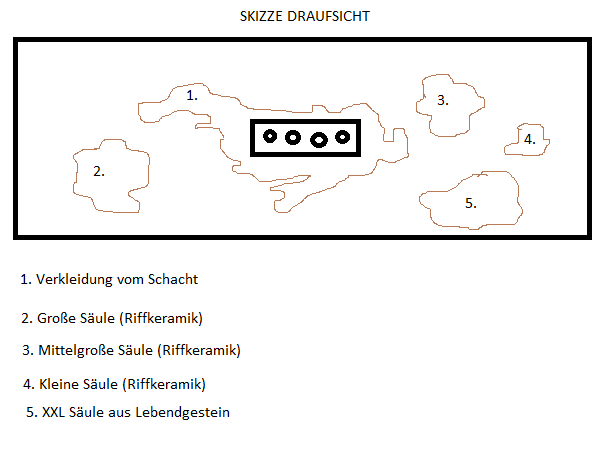

Ich würde jetzt nachdem die Skizze vorhanden ist dies nun folgendermaßen lösen.

Für Closed Loop Ansaugung 2x63er Lochbohrung, diese dann in die Verkleidung des Schachtes verstecken, unmittelbar vor der Pumpe reduzieren auf Endgröße Pumpenansaugung.

Für Closed Loop druckseitig entsprechend vier Ausgänge in 40er Lochbohrung versteckt in Deinen Pfeilern, hierzu müßten dann die Pfeiler ein wenig verschoben werden.

Gearbeitet würde dann beim Closed Loop mit zwei Pumpen, wo unzählig viele Variationen für die Strömung vorhanden wären. Die Closed Loop Pumpen würden sich außerhalb sprich im Unterschrank befinden nicht im Aqua.

Grüße aus Vettweiß...Ralf

Hallo Micha

Je mehr Wasser man durch den Kamm jagen will je höher staut sich auch das Wasser daran, dann muss auch entsprechend das Technikbecken für die grössere Ablaufmenge im Stromausfall geplant werden.
Zudem wir das ganze auch nicht leiser.

Ich baue ClosedLoop-Systeme, damit ich keine zusätzlichen Pumpen im Becken brauche und dann wirds eng mit "normalen" Schächten und Kämmen auch wenn ich nur mit maximaler 10-facher Strömungsleistung rechne, denn mit vernünftigen Förderpumpen brauchts nicht mehr, weil die die angeschriebenen Fördermengen auch bringen.

Die speziellen Kämme die du ansprichst sind eben höher und die sind auch nicht für den Ablaufschacht konzipiert ;).

Hi Sarah,

Die zwei 63er Lochbohrungen so an den Schacht ansetzen das sie Problemlos in die Deko versteckt werden können. Dies wird dann entsprechend durch den durchgeführt der Dir die Schachtverkleidung herstellt, dasselbe gilt dann natürlich auch für die vier druckseitigen Ausgänge an den Pfeilern.

Bezüglich des Closed Loop`s hast Du dann insgesamt 6 Bohrungen, 2x63er Lochbohrung für die Ansaugung und 4x40er Lochbohrung für die Druckseite.

Grüße aus Vettweiß....Ralf

Zitat

Je mehr Wasser man durch den Kamm jagen will je höher staut sich auch das Wasser daran, dann muss auch entsprechend das Technikbecken für die grössere Ablaufmenge im Stromausfall geplant werden.
Zudem wir das ganze auch nicht leiser.

Ich will nicht Grundsätzlich widersprechen, aber es ist immer ein individuelle Lösung.

wenn das Wasser durch die kämme geht ohne übelzulaufen, braucht auch das TB nicht mehr aufnehmen. Wichtig ist die Kämme entsprechend zu dimensionieren, damit erst gar kein Stau ensteht. Also auch der Abstand der einzelnen Zinken ist entscheidend.
Was die Lautstärke angeht können auch 20 000 Liter ohne Geräusche einen Ablaufschacht runter gehen.

Zitat

......damit ich keine zusätzlichen Pumpen im Becken brauche und dann wirds eng mit "normalen" Schächten und Kämmen auch wenn ich nur mit maximaler 10-facher Strömungsleistung rechne, denn mit vernünftigen Förderpumpen brauchts nicht mehr, weil die die angeschriebenen Fördermengen auch bringen.

Grundsärtzlich absolut richtig.

Zitat

Die speziellen Kämme die du ansprichst sind eben höher und die sind auch nicht für den Ablaufschacht konzipiert

Würden sich aber auch einbauen lassen. Gelle
