Problem mit LED Eigenbau Lampe

s.zaehler

Hallo,

ich habe mir eine LED Lampe aus Cree LED gebaut.
Als Stromversorgung habe ich eine Konstantstromquelle 700mA, IP20 verwendet.
Jetzt habe ich das Problem, dass nachdem in der aus 8 LED bestehenden Reihe 2 LED ausgefallen waren inzwischen die Reihe nicht mehr leuchtet.
Leider verstehe ich nur etwas von der Materie. Daher hoffe ich, dass Ihr helfen könnt.
Warum sind jetzt alle aus?
Ich messe am Ausgang der ksq ca 30V, auch ein Tausch mit einer anderen ksq der selben Bauart brachte nichts. Am Ende der Zuleitung kann ich keine Spannung mehr messen. Bei gezogenen Stecker kann ich auch noch nach 10 Minuten eine Spannung von 30 V messen.
Unverständlich ist, dass wenn ich die ksq abschalte dann glimmen alle 8 LED leicht. Bei eingeschaltetem ksq glimmt und leuchtet nichts.
Die Reihe, die neben 5 weiteren Reihen zur Beleuchtung meines Meerwasseraquariums dient, funktionierte 1 Jahr lang perfekt. Die Reihe besteht ausschließlich aus Royal blau LED.
Eine zweite blaue Reihe macht auch Probleme, diese ist tagelang aus und dann leuchtet sie ohne erkennbaren Grund plötzlich wieder für einen Tag und dann ist sie wieder tagelang aus.
die LED sind auf einen recht gross dimensionierten Kühlkörper geklebt, der zusätzlich mit Lüftern gekühlt wird. Der Kühlkörper wird nicht sehr warm gemessen habe ich um die 40 Grad.
Was kann ich versuchen und wie kann man eine Cree LED auf Funktion.

aDm1N

als erstes würde ich mit einem messgerät jede led einzeln testen. eventuell eine kalte lötstelle oder etwas in der richtung. ich hatte das auch einmal das eine led reihe nicht mehr wollte, das lag an einer led die nicht mehr wollte. mit meinem multimeter konnte ich das aber leicht raus finden.

Armin Glaser

Hallo Stephan,

deine LED sind in Reihe geschaltet, das heißt, dass jeweils die Kathode der einen LED ist mit der Anode der
nächsten LED verbunden ist. Daher leuchten alle LEDs nicht mehr, wenn eine LED durchbrennt.

Du kannst die KSQ nacheinander einzeln an die LEDs anschließen, dann siehst du, welche ausgefallen ist.

Die Ursache für den Ausfall der LED ist aber höchstwahrscheinlich ein thermisches Problem. Entweder dein
Lampendesign stimmt nicht (zu kleiner Kühlkörper) oder du hast einen Fehler bei der Wärmeableitung gemacht,
z.B. die Wärmeleitpaste vergessen oder eine LED nicht fest genug am Kühlkörper befestigt.

s.zaehler

Hallo Armin und Matthias,

die LED nacheinander durchzumessen habe ich schon gemacht, konnte aber dabei nicht feststellen, welceh LED defekt war. Ich habe allerdings in beiden Reihen schon defekte LED gehabt, und der Rest war immer noch an.

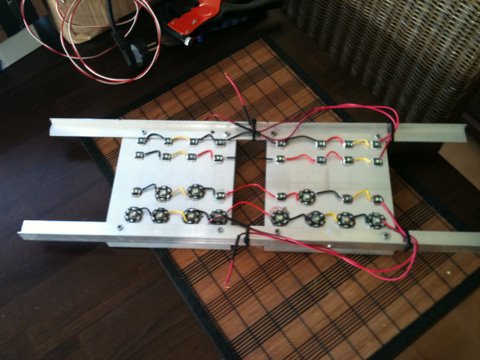

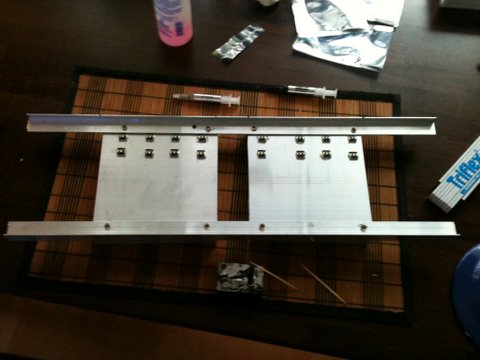

Wegen der Kühlkörper habe ich Bilder angehangen, diese werden auch noch zusätzlich durch je einen Lüfter gekühlt und wurden dadurch nicht einmal annähernd so heiss wie ohne Lüfer.
Die beiden äußeren Reihen sind blaue LED die dazwischen sind blau und weiss gemischt.
Die KSQ sind für 5 bis 8 3W LED, wenn ich die einzeln zum Testen anschließe, ist das dann nicht zu viel für eine einzelne LED?

AgedSea11347

Zum Funktionstest habe ich eine kleine KSQ, für eine LED gedacht, mit 650mA. 2 AA-Batterien gehen dafür aber zB auch(nutze ich als Schnelltest). Damit kann man schön jede einzeln durchtesten. Mit der großen KSQ eine Einzelne testen, solltest Du lieber nicht. Meine haben zumindest auch eine Minimalspannung und müssen mit mindestens 4 LEDs(Mindestspannung aus dem Datenblatt) betrieben werden. Hängst Du nur eine dran, brennt diese durch.

Bei der Reihe, die immer mal wieder geht und dann nicht, tippe ich ja auf eine schlechte Lötstelle. Quasi ein Wackelkontakt.

Was hast Du denn für KSQs? Bei Netzteil-KSQs könnte ich mir das nachglimmen so erklären, wie zB bei einem Notebooknetzteil mit einer LED an der Du erkennen kannst, dass Strom ageschlossen ist. Die leuchtet auch noch etwas weiter, wenn der Strom abgeklemmt ist. Bei meinen Meanwell-Netzteil-KSQs ist das allerdings nicht so wie von Dir beschrieben.

Ich würde überall nochmal die Lötstellen kontrollieren und schauen, ob Du keinen Fehler in der Polung gemacht hast.

s.zaehler

Hallo Karl,

Als KSQ habe ich diese hier:

Technische Daten:
Minimale Eingangsspannung: 220VAC
Maximale Eingangsspannung: 240VAC
Ausgangsstrom: 700mA
Ausgangsspannung: 15V - 36VDC
Toleranz des Ausgangsstroms: <10%
Maße: 140x45x27.5mm
Schutzklasse: IP20
Betriebstemperatur: -40°C bis 75°C

Eine Verfolgung schließe ich aus, da die Lampe monatelang einwandfrei leuchtete
Der tip zum testen ist gut, dass probiere ich mal aus.
Ich mache mir Gedanken, ob es evtl. doch ein thermisches Problem geben kann, obwohl ich glaube der
Kühlkörper ist ausreichend und die zus. Lüfter bieten auch zus. Sicherheit.
Evtl. Hat Martin recht, das beim kleben mit dem Wärmeleitkleber etwas falsch lief, der ist zwar direkt von lumitronix aber evtl. Mischungsverhältnis, Andruck oder Kleberstärke unter der Starplatine, Fehlerquellen gibt es immer noch.

RestlessArt8101

Hallo Stephan,

man liest öfter über den Ausfall von LEDs. Das liegt wie Armin schon geschrieben hat an der schlechten Wärmeableitung. Deine Verklebung ergibt einen gewissen Übergangswiderstand.

Darum wird die Wärme schlecht an den Kühlkörper weitergeleitet und es entsteht der Eindruck daß er nicht besonders warm wird, wobei deine angegebenen 40° bei den paar LEDs nicht gerade wenig ist. Wo hast Du genau gemessen?

Entweder ist zu viel oder zu wenig Kleber drauf. Der Anpressdruck und Dauer beim kleben spielt auch eine Rolle.
Das bekommt man nie so richtig hin.

Darum ist es immer besser die LEDs zu verschrauben und eine gute Wärmeleitpaste zu verwenden.

Mir ist noch aufgefallen daß die Kabel viel zu dick sind. Kann es sein daß Du mit einem zu schwachen Lötkolben zu lange auf der Lötstelle geblieben bist und die LEDs überhitzt hast?

Gruß
Norbert

Bernd Burba

Hallo Norbert

Zu den möglichen Ursachen ist ja schon einiges geschrieben worden.
Eine Möglichkeit eine defekte LED oder kallte Lötstelle zu finden ist folgende: Messe mal über jeder einzelnen LED die Spannung. Wenn über Einer die Spannung höher ist sollte das die defekte sein.
Auch kannst du versuchen die LED`s einzeln kurz zu schliessen, wenn dann die restlichen LED leuchten hast du auch die defekte lokalisiert.
Sollten mehr als ein eine defekt sein musst du, wie Armin schreibt, jede LED einzeln prüfen. Da deine KSQ eine Mindestausgangsspannung von 15 V hat, würde ich aber dann einen Vorwiderstand von mindesten 20 Ohm verwenden um die LED bzw die KSQ nicht zu überlasten.

MfG Bernd

Armin Glaser

Hallo Stephan,

Karl und Bernd haben recht, mit deiner KSQ kannst du die LEDs nicht einzeln testen. Aber mit dem von Bernd
vorgeschlagenen Vorwiderstand von 20 (bis maximal 47) Ohm geht es.

s.zaehler

Hallo Armin,

nach dem ich die Lötstellen kontrolliert - nachgelötet und LED geprüft - hatte, stand fest, daß nur noch die ksq Defekt sein konnte.
Nach dem Austausch der ksq funktionierte die Reihe wieder tadellos.
Die zweite Reihe war aus weil sich hier tatsächlich schlechte Lötstellen eingeschlichen hatte. Mich wundert nur, dass diese so lange funktionierte und das auch noch nach dem Ausfall von 2 LED am Ende der Reihe.
Nach dem Austausch dieser beiden LED und dem Nachlöten aller Lötstellen funktioniert diese auch wieder einwandfrei .
Vielen dank für eure Hilfe.
Jetzt beschäftigt mich nur noch das Thema Wärmeableitung.

nhauke

Hallo Stephan,

wie hast Du denn die Verklebung der LEDs gelöst bekommen? Ich habe auch noch eine auszutauschen und hab keine Lust da stundenlang rum zu werkeln.

s.zaehler

Hallo Nico,

mit einem scharfen Messer drunter so weit es geht dann drehen und ab ist sie.

nhauke

Hi Stephan,

Gibt es dann Rückstände vom alten Kleber? Wie hast Du die entfernt?

s.zaehler

Hallo Nico,

Ja da bleibt etwas zurück. Ich habe das mit dem Messer abgeschabt und mit feinem Schleifpapier abgeschmirgelt.
Dann wärmeleitkleber und die neuen aufgeklebt. Warte aber bist der Kleber ganz abgebunden hatt sonst heben sich die LED wieder ab.

nhauke

Hallo Stephan,

ist klar. Danke.
