Handy als Stromausfallmelder... ich brauche Hilfe!

Moin Moin!

da ich für drei Wochen in den Urlaub fliege brauche ich noch mehr technischen Schnick-Schnack: einen Melder, der Alarm gibt, wenn der Strom ausfällt z.B.
Ich habe ein Siemens Handy umgebaut. Ein relais Drückt beim Stromausfall sozusagen auf die Wählentaste. Soweit, so gut, nur das Handy, welches ich zur Verfügung habe, braucht 2x eine Bestätigung der Ruftaste, um die letzte Nummer zu wählen.
Wie bekomme ich das Relais oder einer kleine Zusatzschaltung dazu, noch einen Impuls (schließen eines Kontaktes, öffnen und schließen)?

Herzlichen Dank für eure Hilfe!
norman

Nabend!

Ich könnte Dir spontan 'ne Schaltung für 'nen Timer geben (astabiles FlipFlop oder mit NE555), aber der würde dann quasi unendlich oft drücken sobald er ausgelöst ist.
Oder man macht es mit zwei Timern, wobei der zweite Timer dann nach dem zweiten Tastendruck den ersten Timer deaktiviert.

Wie gut sind Deine Lötkenntnisse?

HI Norman,

normlerweise kommt das Relais nicht an die Wählentaste, sondern an eine Kurzwahltaste. Da genügt ein Tastendruck, sofern das Handy dies unterstützt.

Gruß
Konrad

Robert
mit nem lötkolben kann ich ganz gut umgehen... nachbauen ist alles möglich... nur nicht selber entwickeln...
@konrad
ja.... so ein händy hatte ich auch nehmen wollen... nur das quittierte kurzfristig den dienst... und so viele mehr zum schlachten habe ich nicht....
viele grüße
norman

p.s. bin für jeden tipp sehr dankbar!

Wenn Du willst, entwickel ich Dir die Schaltung.
Mußt mir nur genau sagen, was für ein Signal reingeht, und was rauskommen soll.
Also Du willst auf jeden Fall ein 12V Relais ansteuern oder wie?
Und das kommende Signal? Schaltet das ein und bleibt ein, oder gibts nur nen Impuls? Wird gegen Masse gezogen oder welche Spannung kommt raus?

Du bräuchtest sowas hier:
http://www.elektronik-kompendium.de/sites/slt/0310131.htm
Die Betriebsspannung dafür wäre dann Dein Alarm-Signal und am Ausgang kannst Du über einen Transistor Dein Relais steuern.

Zitat

Original von efyzz
Wenn Du willst, entwickel ich Dir die Schaltung.
Mußt mir nur genau sagen, was für ein Signal reingeht, und was rauskommen soll.
Also Du willst auf jeden Fall ein 12V Relais ansteuern oder wie?
Und das kommende Signal? Schaltet das ein und bleibt ein, oder gibts nur nen Impuls? Wird gegen Masse gezogen oder welche Spannung kommt raus?

das ist ja prima!!!!!
ich habe jetzt ein relais, das mit 230v angesteuert wird und beim abfall schließt.. und geschlossen läßt.
ich kann das ja auch prima nutzen um eine hilfsschalte in gang zu setzten. las du den ne555 erwähnt hattest... ich habe noch einen intervallschalter vom conrad liegen. nachteil, wenn ich den erstmanl in gang gesetzt habe schaltet und schaltet und schaltet der bis die versorgungsabatt. leer ist.... meine urlaubsvertretung wird sich über den telefonterror freuen

ich könnte also etwas brauchen, was genau 2 x nach aktivierung schaltet, mit batterie versorgt wird - bis max 12v ( denn bis dahin habe ich alles da)
viele grüße
norman

Du hast also nen offenen Schaltkontakt am Relais, richtig?
Dann würde ich sagen, dass man damit die 12V schaltet, die den 555 versorgen. Dieser müsste dann ein zweites Relais (zweimal) schalten, was wiederum am Handy hängt.

Naja, und wenn es nicht in alle Ewigkeit "weiterdrücken" soll, bräuchte man nen zweiten 555, der nach dem zweiten mal drücken abschaltet.

Bis wann muß das denn fertig sein?

bis dann muß es gehen....
viele grüße
norman

na das sollte zu schaffen sein.
Wie lang müssen denn die taste gedrückt werden und wie lang muß die pause sein?

so eine bis 2 sec. reicht völlig....brauchen ja nur kurz angetastet werden so klick klick halt...

Moin!

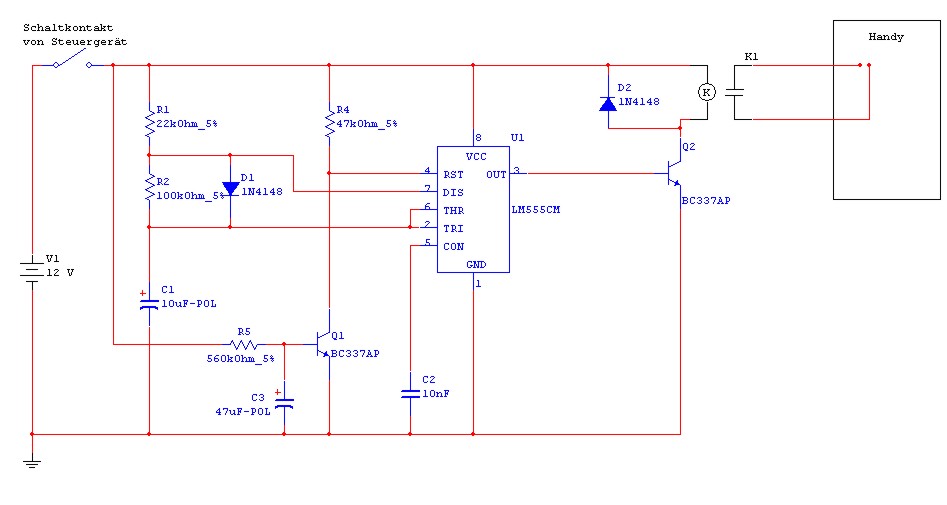

So, hab mal die Nacht durch etwas rumsimuliert, und folgendes ist bei rausgekommen:

Sobald der Schaltkontakt geschlossen wird, wird das Relais am Ausgang für ca. 200ms geschlossen, geht dann für etwa 1s wieder auf und schließt nochmal für 200ms um dann wieder zu öffnen.
Das sollte mit dem Handy klappen

Der 555 würde ohne die Reset-Schaltung (bestehens aus Q1, R5, C3) bis in alle Ewigkeit weiter Impulse geben.
Nachdem der Schaltkontakt geschlossen wurde, lädt sich jedoch C3 langsam auf, bis er nach etwa 2 Sekunden voll genug ist, um Q1 durchzusteuern und schließlich RST vom 555 gegen Masse zu ziehen. Dann hört der 555 auf zu Takten.

Mit R1 kannst Du die Pulslänge variieren (also die 200ms), mit R2 die Dauer zwischen den Impulsen (also 1s).
Mit R5 und C3 bestimmst Du, viele Impulse "durchkommen" dürfen.

Viel Spass beim basteln!

klasse sache !!! toll gemacht !!! werde gleich heute losbasteln....wenn ich alle teile bekomme
nun eine frage noch: beim handy hast du noch ein bauteil K / und einen C K1 untergebracht...
wat dat denn?
Vielen Dank und Gruß
Norman

Das ist nen normales 12V Relais.
Das Proggi hat etwas merkwürdige Symbole... Amis halt
Da wo das K drinsteht ist die Spule, Der "Kondensator" soll der Schaltkontakt sein.
(Wenn der geschlossen gezeichnet wird, machen die da noch nen Strich durch ?()

Achso, noch ein Tipp:
Der 555 muß natürlich nicht unbedingt ein "LM555CM" sein, sondern irgendein 555er, den die haben.
Genauso die Transistoren: einfach nur BC337 (AP ist egal), oder irgendwelche anderen "Wald und Wiesen"-NPN.
Die Dioden können auch 1N4001 etc. sein.

alle klarheiten beseitigt....

na gut, dann laß Ergebnisse sehen

ich d....
relais vergessen....

Dem Q2 würde ich noch einen Widerstand für die Basis einbauen. Ich denke mit 1kOhm liegt man nicht falsch.
Hast du mal simuliert wie es mit der Toleranz von C3 aussieht?
Der Pegel für Reset ist ja auch nicht so genau (0,4 - 1,0 Volt)

Da hast Du recht, einen Basiswiderstand könnte man noch sponsoren
Hatte da auch mal einen drin, aber im Laufe der Simulation und Anpassung ist der irgendwie verschwunden.
Die Reset-Zeit (bis C3 sich geladen hat) kann man ja durch ändern von R5 noch anpassen.

Hallo Heinz,
also diese Schaltung könnte ich Dir schon bauen.
Jedoch mußt Du ja schon ein Gerät haben, was die Warnmeldung rausgibt. Und natürlich ein altes Handy mit Sim-Karte.
Meine Schaltung ist ja nur der "Adapter" zwischen Aquariencomputer und Handy.

Hallo Robert,

wenn du schon eins nachbaust, mach zwei draus. Würde auch eins abnehmen.

Moin!
Also bevor ich in die Serienproduktion gehe, würde ich gern mal Norman´s Erfahrungsbericht hören

Hi Robert,

kein Problem, hat Zeit.

und morgen gibts ergebnis....
viele grüße
norman

Peter
das teil brauchst du nur, wenn du -so wie ich- eines der wenigen handys ohne kurzwahl nimmst...

Auf jeden Fall muss man dazu das Handy öffenen und Kabel an eine Folie anbringen. Ich stelle mir das als eine ziemliche Fummelei vor und eine hochwahrscheinliche Fehlerquelle.

Hat schon mal jemand probiert die Tasten mit einem Modellbauservo auszlösen?

Eine Servomechanik dürfte wohl auch ziemlich anfällig sein, zudem etwas übertrieben aufwändig, wie ich finde.

Bei meinem alten Bosch-Handy kann man da übrigens astrein auf der Platine löten, wie bei den meisten alten Handys. Die Folientastaturen werden ja noch nicht lange in Handys verbaut.

Dabei auch nochmal an alle, die die Schaltung von mir gebastelt haben wollen: glaubt mal nicht, dass ihr dann ohne Lötkolben auskommt
Wenn ich das baue, wird das eine kleine Platine sein, aus der ein paar Kabel raushängen. Wie ihr die ans Handy und den Aquariencomputer anschließt, ist leider euer Problem... Es sei denn, ihr schickt mir alles komplett zu

Hi Robert,

was ist das denn das für ein Service am Kunden?

Wenn wir dir sagen was wir haben, kannst du uns doch sicher erklären was wir tun müssen, oder?
Denke ich mir zumindest.

Hy Ralf,

meinst wirklich er kann eine rechtssichere und DAU-sichere Anleitung schreiben wie eine simple Schaltung an alle verfügbaren Handytypen und AQ Computer adaptierbar ist? Zumal er das wenigste vor Augen hat.

In meinen Augen eh Quark. N Handy mit Schnellwahltaste gibts fuer 10 Euro - da ist jeder weitere Aufwand sinnlos.

Gruß
Roger

Hallo Ralf,
natürlich würde ich, soweit es geht, weiterhelfen.
Jedoch hat Roger recht, von Handys hab ich nicht viel Ahnung (meines ist fast 8 Jahre alt :ylol).
Und mit Aquariencomputern kenn ich mich sogesehen auch nicht aus, da ich mir selbst einen gebaut habe.

Wo man jedoch ein Handy für 10,- bekommt, würde mich mal interessieren...
Für 10,- setz ich mich natürlich auch nicht hin, und bau euch die Schaltung. Für mich selbst würde ich das aber schon machen, da der Materialwert auf jeden Fall unter 10,- liegt.

/prollmodus on
Übrigens hab ich noch ein paar andere kleine Schaltungen entwickelt, die für manchen interessant sein dürften.
Hoffe mich schlägt keiner, wenn ich mal in ein anderes Forum verlinke:
http://www.nanoriff.net/index.php?page…t=schaltpl%E4ne

Und wer mal meinen selbstgebastelten AQ-Computer sehen will, hier:
http://www.nanoriff.net/jgs_galerie_us…=72&page=1&sid=
/prollmodus off

die Schaltpläne und Software sind aber noch non-public

Hi Roger,

darum gehts überhaupt nicht. Wer redet hier bitte schön über Rechtssicherheit oder normierte Standards?

Robert hatte eine Idee die er in eine elektronische Schaltung umzusetzen versucht. Mir erscheint dieser Lösungsansatz durchaus sinnvoll. Und wie du lesen konntest, denken Heinz und Peter wohl ähnlich.

Selbstverständlich reden wir hier über eine prototypische Lösung, selbstredend mit möglichen funktionalen Mängeln. Aber so what, es ist ein Ansatz und ein vielleicht erster Schritt für zukünftig entspannte Nächte (@Heinz ;)).

Ich für meinen Teil verstehe davon zu wenig, weil Maschinenbauer. Und was liegt dann näher, als jemanden um Hilfe zu bitten, der augenscheinlich mehr Wissen davon hat.

Du magst Recht haben, wenn du behauptest, dass es auch anders oder gar einfacher/billiger geht. Nur kenne ich mich da wie gesagt zu wenig aus.

Einen Versuch ist es mir allemal wert.

Hallo Robert,

nun, für 10 EUR musst es auch nicht bauen. Kannst mir ja mal ne PN schicken, wenn du weisst was du dafür möchtest.

Wie ich Roger schon schrieb, interessiere ich mich grundsätzlich für eine solche Lösung. Ich bin nun auch oft unterwegs und länger nicht Zuhause, als dass jeder denkbare technische Ansatz besser ist, als der jetzige Zustand.

Erschwerend kommt hinzu, dass ich in einem Neubaugebiet wohne, wo regelmässig die Baggerbeisser unterwegs sind und dann stundenlang der Strom ausfällt 8o.

Hy,

ich geh nachher mal ans Auto und schau mal auf den Handykarton.

Bin in den "Bin doch ned bloed" gegangen und habe mir n Prepaid Handy mit Schnellwahl rausgesucht. Hat 10 Euro gekostet und hat 5 Euro Guthaben.

Es wäre aber schön dafuer eine Schaltung zu haben, die folgendermassen funktioniert:

For x = 1 to z
Knopf A druecken
x Zeit warten
Auflegen druecken
y Zeit warten
Knopf B druecken
x Zeit warten
Auflegen druecken
y Zeit warten
Next x

Also dass mehrere Versuche eventuell sogar mit mehreren Knoepfen gemacht werden. Ansonsten ist es ja so, dass ein Anwahlversuch gemacht wird und das Handy danach blockiert ist ..

DAS waer ein Mehrwert ...

Gruß
Roger

Hy Christian,

wieso will ich das so?

Ganz einfach: Ne SMS kann verloren gehen. N einzelner Anruf kann auch mal verloren gehen (Kein Connect, Handy grade ausgefallen, Akku leer,...)

Ich habe eigentlich immer 2 Handys dabei, mit dem von meiner Frau 3 Stueck. Und da waer sowas einfach genial.

Gruß
Roger

Hi Roger,
Deiner Funktionsbeschreibung nach scheinen Dir Programmiersprachen ja nicht fremd zu sein
Wie wär´s mit einem PIC-Prozessor? Den könntest Du dann zB in C proggen. Ein PIC-Flasher bräuchtest Du natürlich, sowas hab ich aber auch nicht...

Hy,

naja, bei Basic von ner Programmiersprache sprechen ist etwas übertrieben Aber ja, hab des Zeug mal irgendwann studiert.

N PIC ist schon ne Lösung, aber in meinen Augen etwas "oversized". Dann muss da noch mehr Logik rein.

Aber komm derzeit ned dazu sowas selber zu basteln und hab es daher hier nurmal als Anregung beschrieben.

Gruß
Roger

Hy Jens,

und deswegen schon Alarm geben? Nur weil das Becken auslaeuft? *g* Ne, hast ja Recht.

Gruß
Roger
