Ablaufschacht wo installieren?

Hallo Micha,

mein Becken steht in einer ähnlichen Konstellation seit November. Das mit dem hintenliegenden Technikbereich ist klasse! Jetzt kommt es darauf an, ob Du auch von "hinten" in das Becken schauen willst. Dann ist der mittige Schacht störend. Ansonsten mach doch einfach zwei kleine "schmale" Schächte rechts und links hinten oder zumindest in hinteren Bereich. Also dem Bereich, wo das Becken im anderen Zimmer steht. Wenn die Schächte quasi auf Höhe der Wand sind, kommste da nur sehr schlecht ran! Ich habe rechts dann noch ein Gestell mit Waschplatz etc. und kann an der Seite nur bedingt im Becken fummeln. Aber da ich den Schacht hinten in der Ecke habe, kann ich meinen Abschäumer und sonstiges gut aus dem Schacht ziehen und gleich am Waschplatz säubern. Ist ne feine Sache ohne viel Matscherei! Schick mal eine Skizze des ganzen, damit man sich das besser vorstellen kann.

Und von den Maßen... leg noch ein wenig "räumliche Tiefe" drauf! Meine 90cm sehr ich eigentlich gar nicht. Obwohl ich nur die Seiten des Beckens mit RK verkleidet habe.

BTW: danke dran, das sich der Estrich in nem neuen Haus noch senkt! Also ab besten das Becken direkt auf die Bodenplatte (hab ich auch so). Frag da unbedingt noch mal deinen Statiker dazu!

Na wenn es so frei im Raum steht, dann mach´den Schacht auf jeden Fall irgendwo in der Mitte und gleich die Pumpenauslässe nach links und rechts, vielleicht sogar noch drehbar.
Besser geht´s ja gar nicht!

Hallo Micha,

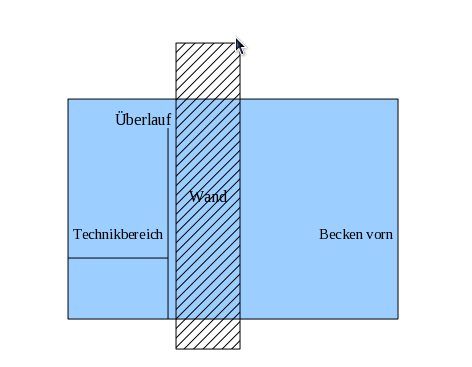

was für mich immer noch nicht so ganz ersichtlich ist, ob das Becken in den "Technikraum" hineinragt oder nicht. Ich finde es persönlich einfacher, statt zig Tankverrohrungen einfach eine 5-10cm tiefere Trennscheibe ins Becken zu kleben, welche den Technikbereich abteilt. Dann kannst Du auch da oben einfach überlaufen lassen und hast Dir den Schacht gespart. Wenn Dir dafür das Becken zu hoch ist, lass Dir noch eine horizontale Scheibe einkleben, die den Technikbereich unten verkleinert. Allerdings wurde ich da auch Wasser reinpumpen, damit die Druckverhältnisse stimmen. Außerdem kommst Du an alle Technik gut ran und hast einen eindeutigen Wasserlevel. Wenn Du auch das Nachfüllwasser etc. mit da hinten reinintegrierst hast Du quasi keine Chance das Becken überlaufen zu lassen. Freilich kostet Dich das Ganze ein wenig mehr als ein Becken mit Technikbecken, aber Du bist quasi sicher vor Überschwemmungen! Diese Lösung wollte ich auch mal realisieren, nur passten meine Vorstellungen von Refugium und Co da nicht. (Skizze - Ansicht von der Seite)

einfach eine 5-10cm tiefere Trennscheibe ins Becken zu kleben, welche den Technikbereich abteilt

Mein Reden seit Jahren!

Genaugenommen brauchst Du nicht mal eine Scheibe, sondern stellst einfach eine Dekorationsrückwand ( :]) mit entsprechenden Aussparungen für Ein- und Ausläufe hinein. Die kannst Du später sogar verschieben und wenn man genau arbeitet und eine solche Trennwand sauber abflext, kommen da nicht mal Fische dahinter.
Dann kannst Du da machen was Du willst ohne ein einziges Stück Rohr, genialer geht es gar nicht!

Hi Micha,

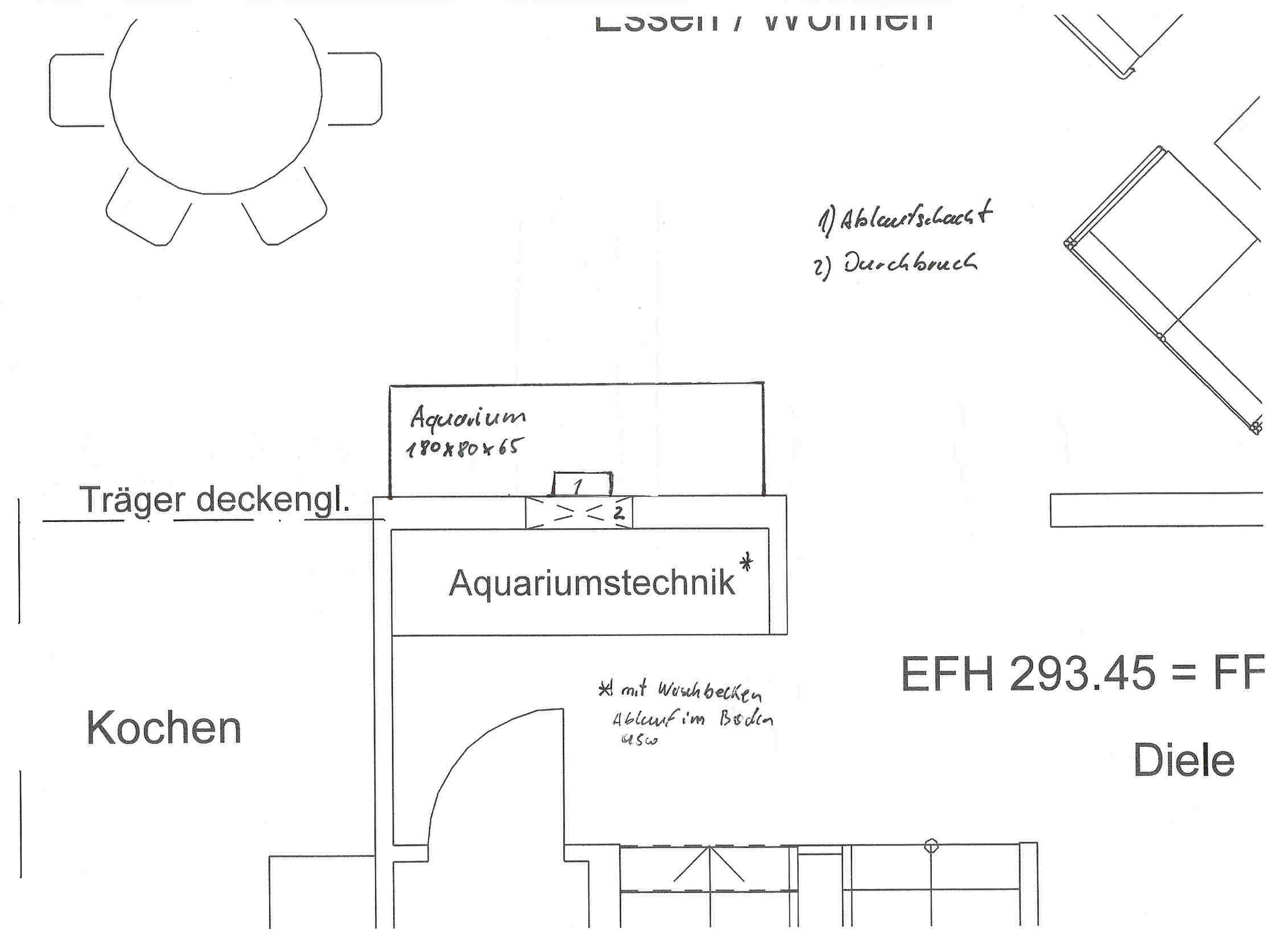

das mit dem "H" hatte ich erst nicht so verstanden. Dann bleib bei dem mittigen Schacht. Sonst musst Du ja von der Seite noch mal einen 90 Grad Bogen mit den Rohren machen.
Ein 180x100x60 bekommst Du geliefert? Also mein 120x90x65 war schon recht schwer zu transportieren. Das Problem ist nicht das Tragen sondern, es muss gut durch die Türen passen... aber wenn Du das hinbekommst ist das natürlich auch ein Argument gegen "ein" großes Becken mit Abteil. Aber rein rechnerisch hast Du bei einer Verrohrung auch keine zu unterschlagenden Kosten. Vor allem wenn Du Hähne (Schrägsitzventil) mit einbaust. Aber anyway - so wie Du es planst wird das gut klappen.

BTW: "Hauke" ist hier im Mitteldeutschland auch mal ein Nachname...

@Benjamin
Auch wenns OT ist: Die Breite des Technikabteils kann man sich ja selber aussuchen... ein HangOn hat bei der Variante auch viele Vorteile...

aber welcher AS passt in ein 10cm breites Technikabteil?

Nur ein kleiner H&S, aber sowas macht man dann natürlich nicht! Im hinteren Raum ist doch Platz ohne Ende!

aber das heisst auch vor Ort Verklebung und wesentlich mehr kosten.

Das hängt natürlich stark vom Beckenbauer ab, aber prinzipiell hast Du da natürlich recht!
Man könnte aber auch zwei Becken aneinander stellen und nur die Bohrungen vor Ort machen.... oder sehr genau arbeiten!

Na warte mal mit Deiner Keramik, bis das Becken da ist, dann hast Du alle Maße genau auf den cm.
Besser als wenn Du Dich nachher ärgerst, weil am Schacht noch Glas oben rausschaut.
Kann man zwar auch alles vermörteln, aber das muß ja nicht sein!

Hi Micha,

das mit der Strömung ist schon ein wenig kompliziert. Hierzu wäre es schon wichtig zu wissen, wie du die Keramik ins Becken einbauen willst. Technisch wäre das Eleganteste, wenn die Strömung vom Schacht her rauspusten lassen würdest. Aber dann ist die Strecke Schacht-Frontscheibe völlig ohne vorbeiziehende Strömung. Ich würde in den hinteren Ecken je 1 oder 2 von den neuen Streams oder ein Closed Loop - System abwechselnd (rechts/links) diagonal nach vorn blasen lassen. Da musst Du nur aufpassen, das da nicht zu viel direkt auf die Frontscheibe auftrifft, nach unten geht und dir den Sand wegbläst. Also Pumpen relativ weit unten anbringen und nach oben zu Wasseroberfläche richten. Mit einem CL-System wärest Du an der Stelle wohl wesentlich flexibler.
