überlauf-Variaten im Becken

petra

Hallo miteinander,

der Weihanchtsmann hat mir zu Weihanchten ein neues Becken unter den Baum gestellt, mit der Grösse 150x80x80.
die Breite/Höhe von 80x80 habe ich hier im Forum nicht gefunden, scheint wohl für ein Meer-Becken eher ungewöhnlich zu sein.... ist mir beim Durchsuchen der Foren aufgefallen.

Für das Becken gibt es eine Untergestell aus ALU in dem die Technik (Technikbecken, Abschäumer, etc.) untergebracht werden soll.

Aktuell machen wir uns Gedanken wegen des Überlaufs. Im Buch Riffaquarium Band 1 sind dzu drei Alternativen beschrieben:
- Aufnahme einer einer schmalen Überlaufkammer im Becken (davon wird eher abgeraten)
- Ablaufboxen, die an die Aquarienscheibe gehängt werden
- Einsatz eines Schraubfittings das durch die Bohrung in der SEitenscheibe eingeführt und fest mit dem Becken verschraubt wird

Was würdet Ihr empfehlen? Gibt es noch andere Möglichkeiten?
vielen Dank für euer Feedback und Grüße Petra

flash

hi. also kann dir nur sagen das es normal is einen überlaufschacht im becken zu haben wo du unten oder an eine der seiten eben ne bohrung oder 2 oder 3 hast. das is eben der normalfall....

gruss flo.

aber denke schon das du ne bohrung im becken hast oder????

petra

Hallo Flo,
neine es sind keine Bohrungen im Becken. Wir überlegen ob wir diese nachträglich bohren lassen oder ob ein Einhängeüberlauf auch OK ist.
Aber es hört sich an, als sein ein Bohrung im Becken das Beste, oder?
Grüße
Petra

Stramon

Hallo Petra,
ich halte Überlaufschächte für Überflüßig.
I.warst. Sin.d Wortes
Ich habe Tankverschraubungen mit 90 Grat Winkeln in der Rückwand.
leise,einfach,preiswert.

Gruß Jens

petra

Hallo Jens,

da läßt mich meine Vorstellungskraft im Stich
An der Rückseite vom Aquarium, da kommt man doch dann schlecht dran?

Mit ein Grund, warum es ein neues Becken gibt. Wir geben unser AquaMedic-Aqua auf, an die Technik die hinter der Rückwand sitzt kommt man nur schwer und Verrenkungen sind notwendig, wir sind auch nicht besonders gross, 1,65 reicht gerade mal um sich übers Becken zu beugen, aber in die Schächte reinzugreifen ist fast unmöglich.

Und reicht denn ein Überlauf?

Grüßé Petra

Stramon

Hallo Petra,
Da brauch man auch nicht drann!
Und ich meine auch ohne Schacht!

Gruß Jens

Phasos

...nur so by the way: ich hab mein Percula 120 mit nem Tunze Überlauf nachgerüstet - ist nun gar nicht schlecht!
Überläufe gibts viele - aber wenn du schon von Anfang an planst mach ne Bohrung rein - ist auf jeden Fall auch (noch) sicherer!

JensD

Hallo Petra,

ich habe eine Becken 160 x 80 x 65 cm (L/T/H) ich habe in der hinteren linken Ecke einen
Schacht mit zwei Bohrungen durch die Zulauf und Ablauf realisiert wurden. Ich würde das
jederzeit wieder so bauen lassen, evtl. noch eine dritte Bohrung als Notablauf mit einplanen.

Chrille0411

Hallo Petra,

ich stand auch vor 3 Wochen vor der Überlegung... hab auch zu den "manuellen" Überläufen (Tunze, TerraNova etc) hin tendiert... naja nun hab ich doch bohren lassen. Mich hat der Sicherheits-/Optikakpekt überzeugt. Ne Bohrung kosten im Normalfall 10€ bei Aquabauer, der dir dann auch gleich den Überlaufschacht nachträglich einkleben kann. Ich würds mir überlegen.

Gruß

Christian

Stephan71

Hallo,
Vom Prinzip her funktionieren die Überläufe,sind aber nicht ganz von ohne.
Ich selbst habe den von Tunze wobei ich die Durchflußmenge für zu Klein halte.
Habe mal den von Schuran gestestet,der geht super,bringt die doppelte Durchflußmenge.Habe mal gelesen der Terra-Nova brigt es auf 5000L/h,und soll leise sein.
Das Problem liegt bei den Überläfen darin,das keine Luft im Rohr sein darf,bleibt auf dauer aber nicht ganz aus.Dabei verringert sich die Durchflußmenge so extrem,daß das Becken schnell überläuft.Man kann das aber mit einem Schlauch der Auf eine Pumpe (Wenn für Belüftung vorgesehen) gesteckt wird verhindern.
Sinnvoller ist ein Ablaufschacht.Ich lasse mir auch jetzt ein Neues Becken mit 3 bohrungen machen.Ich habe keine Lust mehr ständig damit zu rechnen,das ich abends nach der Arbeit nasse füße bekomme.

petra

Hallo miteinander,
vielen Dank für eure Tips.
Wenn ich alles durchlese, hört man klar heraus: drei Löcher müssen rein

Der Aquarienbauer des Beckens ist mehrere hundert km entfernt, wäre natürlich gut wenn er die Löcher bohrt, aber nochmal diese lange Fahrt mit dem Becken auf dem Anhänger, neeee, das muss nicht sein.
Hm, da werden wir uns wohl einen Aquarienbauer in unserer Gegend suchen müssen. Kennt jemand von euch zufällig jemanden aus der Gegend von Kaiserslautern? Können die Löcher auch vor Ort, d.h. bei uns gebohrt werden oder mus das Becken zum Bauer? Viele Fragen, evtl. auch dumme Fragen
Wie groß sollte der Überlaufschacht sein? Und welchen Durchmesser sollen die Löcher haben? Hm, wahrscheinlich weiß das der Aquarienbauer.
Viele Grüße Petra

Rüdiger Roxlau

Petra, du solltest dur über ein paar Fragen erstmal im Klaren sein, bevor du Bohrungen setzen lässt.

Die Dimensionierung der Löcher kann dir der Aquabauer auch nicht sagen (das sind meist Glaser), das kommt auf deinen geplanten Durchfluss im Technikbecken an, woraus sich der Durchmesser der Rohre und damit auch die Lochgröße errechnet. Man nimmt einen Durchfluss von mindestens dem 2-3fachen des Beckeninhaltes als Basis, das wären dann bei knapp 1000L Beckeninhalt ca. 2-3000l/h, kann aber auch mehr sein.

Normalerweise macht man einen Ablauf, einen Notablauf und einen Zufluss, das wären die 3 Löcher. Die Abläufe würde ich so groß wie möglich planen, bei der Beckengröße würde ich 2 x d40 oder d50 empfehlen, die Löcher sind wegen der Tankverschraubungen (Durchführungen) aber größer !! DAS kann dir der Aquabauer aber sicher sagen bzw. muss das wissen, welche Rohrleitung welchen Durchmesser braucht. Dann noch ein Loch für den Rücklauf ins Becken, würde ich d32 oder d40 empfehlen. Alternativ noch ein Loch als Reserve.

Die Schachtgröße sollte dann eben für die Anzahl der geplanten Bohrungen ausreichend sein. Den Schacht nicht zu hoch kleben lassen, lieber etwas niedriger, schliesslich kommt da nocht der Kamm oben rauf. Unser Schacht endet ca. 4cm unter den Streben des Aquas.

Gruss

Rüdiger

petra

Hallo Rüdiger,
vielen Dank für Deine Tips.
Spontan fallen mir noch zwei Fragen (mir fallen noch viele, viele mehr ein aber das hier betrifft die nächsten Punkte beim Aufbau
- muss das Technikbecken eine Mindestgröße haben?
- muss das TEchnikbecken einen Midst-Durchfluss haben? (Hängt wahrscheinlich auch von Punkt 1 ab)
Werde mal suchen, ob ich dazu etwas finde?
Ich war auf Deiner Homepage und habe mir angeschaut, wie Du das mit der Technik gemacht hast. Das Becken ist super. Es steht auch super, ish finde es toll, wenn man von allen Seiten ins Becken schauen kann. Ich wünschte, ich hätte auch diese Möglichkeit.
Vielen Dank und Grüße Petra

Hans-Werner

Hallo Petra,

das Technikbecken muß mindestens Deine Technik aufnehmen und dann noch Platz haben für den "Wasserberg" aus dem Hauptbecken, damit Du nicht jedesmal wenn die Sicherung rausfliegt oder der Strom wegbleibt aufwischen oder Parkett auswechseln mußt.

Grüße

Hans-Werner

Rüdiger Roxlau

Das 400L Becken existiert nicht mehr, wir sind umgezogen und haben uns auf 1200L vergrößert (siehe Signatur). Ich muss die Homepage mal aktualisieren *grummel*

Wie Hans-Werner schreibt, das Technikbecken muss die bei Pumpenausfall (über den Zu-/Ablauf) zurückfliessende Wassermenge aufnehmen können, sonst läuft dir das Technikbecken bei einem Stromausfall über. Ansonsten ist das Layout frei, man macht aber hier gerne 3 Kammern, erste für Abschäumer mit festem Wasserstand, ggf. noch eine Filterkammer, Klarwasserkammer für Inlinefilter o.ä. und eine etwas kleinere Kammer für die Rückförderpumpe, wo dann auch das verdunstete Wasser nachgefüllt wird. Die kleine Kammer am Schluss hat den Vorteil, das bei Verstopfen des Schachtes (passiert m.E. so gut wie nie mit einem Notablauf) nur die in der letzten Kammer befindliche Menge ins Hauptbecken gefördert werden kann und es damit nicht überläuft.

Den Mindestdurchfluss hatte ich dir schon im vorherigen Post geschriben:

Zitat

Man nimmt einen Durchfluss von mindestens dem 2-3fachen des Beckeninhaltes als Basis, das wären dann bei knapp 1000L Beckeninhalt ca. 2-3000l/h, kann aber auch mehr sein

Ich schick dir/euch mal ein paar Bilder per Mail und dann können wir gerne heute telefonieren.

Gruss

Rüdiger

petra

Hallo Rüdiger,

wo hattest Du Dein Technickbecken her? Wir haben hier kein Becken mehr, das wir umrüsten könnten, cih glaube ich hatte auf Deiner Homepage den Firmennamen gesehen. Ich werde mal Firmen suchen, die Technikbecken anbieten und mal sehen, welche Größen es da gibt.
Das Untergestell ist ein Alu-Gestell, das gerade lackiert wird, es hat die gleichen Masse wie das Becken.

Auf Deine Bilder freuen wir uns, vielen Dank für die Infos. Anrufen wird heute nicht möglich sein, da wir ab mittag geschfätlich unterwegs sind, aber morgen wäre super.

Viele Grüße Petra

JensD

Hallo Petra,

die songenannten "Technikbecken" sind normalerweise einfache Aquarien.
Wenn man möchte kann man sich Kammern mit Aquariensilikon und Glas/Plexischeiben
einkleben.

petra

Hallo Jens,
dann werde ich mcih mal entsprechend umsehen.
Ich glaube es wird etwas länger dauern, bis das Becken steht
Lange Vorfreude
Grüße Petra

YoungBlock3356

Also ein Überlauf mit Technikbecken ist was feines.

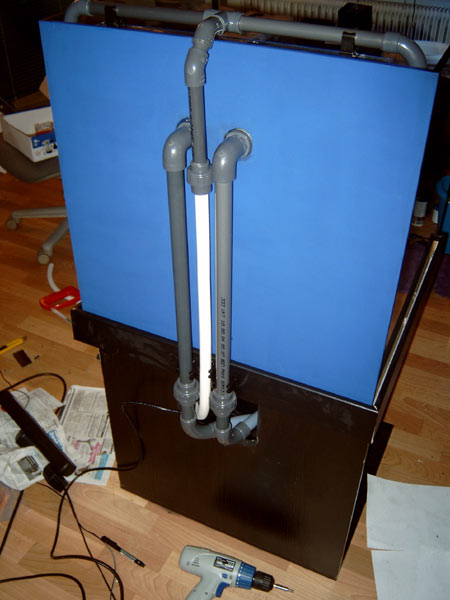

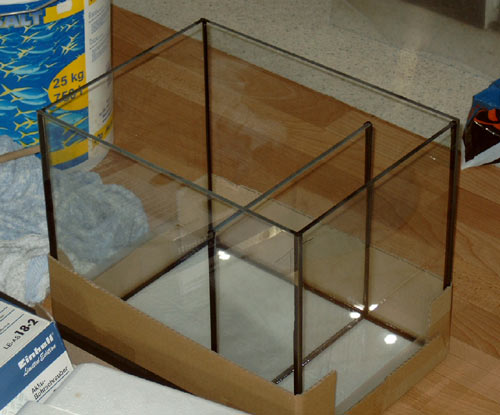

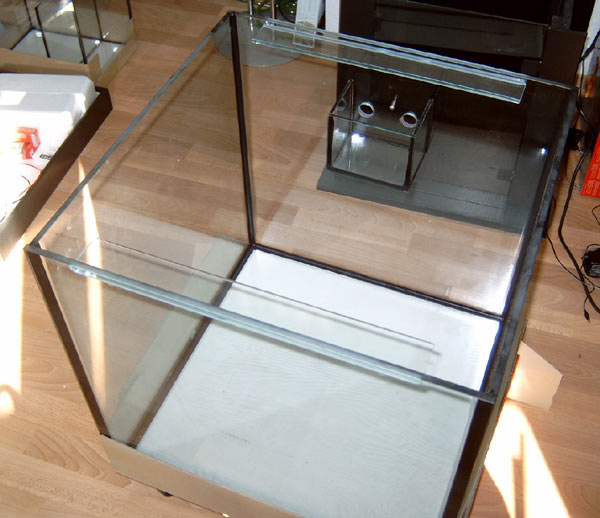

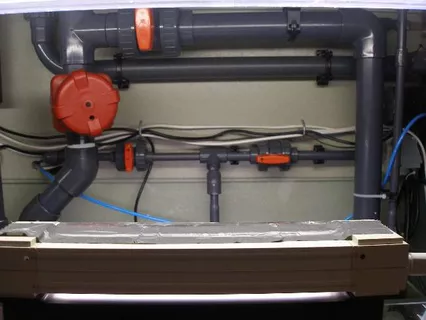

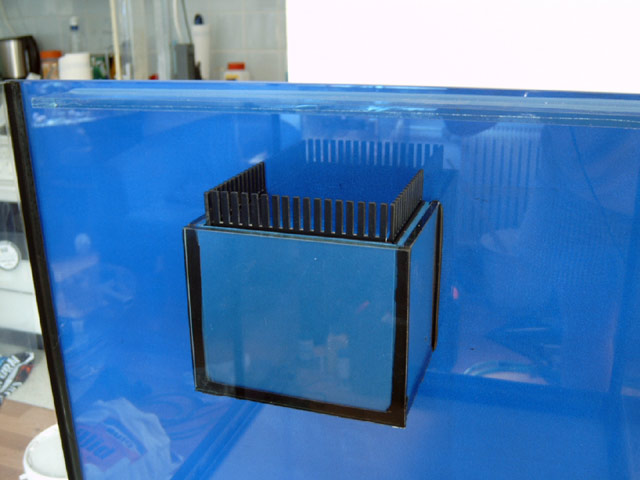

Ich habe es bei meinem 60ger Würfel so gelöst:

Gruß
Lars

Rüdiger Roxlau

Technikbecken machen dir alle Aquarienbauer auf Maß, das würde ich im Vorfeld gleich mit den Bohrungen beauftragen. Man macht die Becken meist so groß wie nötig, das ist dann von der verwendeten Technik (Abschäumer, Kalki, Filter, etc. ) abhängig. Die Becken sind oft nicht so hoch wie normale Aquarien, so das man im Schrank noch bequem an die ganze Technik rankommt. Unser altes Technikbecken hatte eine 30er Höhe, das Neue nun 40cm. Es macht evt. auch Sinn, gleich den Vorratsbehälter für Osmosewasser (Nachfüllwasser) in das Technikbecken mit zu integrieren, so spart man sich einen Kanister o.ä. Das ist aber optional und kein Muss.

Gruss

Rüdiger

petra

Hallo Rüdiger,
ja erst muss die komplette Planung stehen, bevor irgendetwas gebohrt wird.
Das mit dem Nachfüllbecken im Technikbecken hört sich nicht schlecht an.
bist Du mit Deinem Abschäumer zufrieden? Oder würdest Du inzwischen einen anderen bevorzugen. Wir müssen ja wirklich noch alles kaufen. Wenn ich Deine Infos richtig lese, hast Du keine HQI-Leuchte. Da bin ich auch unsicher, nur T5 oder HQI + T5. Ich habe noch ein kleines Becken das nur mit T5 beleuchtet wird und das gefällt mir eigentlich ganz gut. Aber vielleicht ist es für größere Becken besser wenn noch HQI dabei is?! Bei den Strömungspumpen hatte ich an 2x Tunze 6080 gedacht, aber reicht das?
Der Aufbau im TEchnikbecken, wie soll das alles funktionieren, z.B. Ab- und Zufluss in der gleichen Kammer ergibt aus meiner Sicht ein kleiner Kreislauf (man sieht, keine Ahnung von der Technik :yrf)
Ich glaube wir (Franz und ich) sollten mal aufschreiben was wir uns ungefähr vorstellen und dann sollten wir mit Dir telefonieren und Du sagst dann, nein, das würde ich nicht machen, oder das würde ich so machen, oder ...
das bringt wahrscheinlich wesentlich mehr, als diese Mails
Wenn Berlin nicht so weit weg wäre könnte man sich auch mal treffen, aber wir wohnen ja am anderen Ende.
Viele Grüße Petra

petra

Hallo Lars,
alter Schwede
Das sieht ja nach absolut sauberer Arbeit aus. Nicht schlecht.
Grüße Petra

Rüdiger Roxlau

Wenn schon alle mit Zeichnungen kommen, dann kann ich ja auch mal

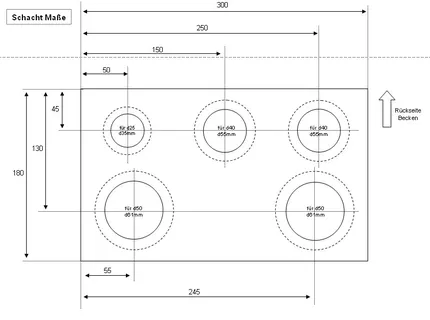

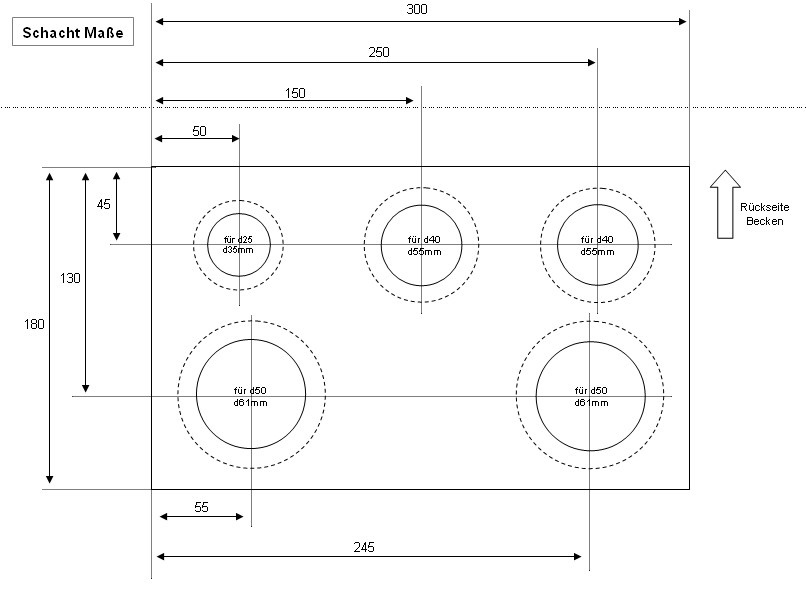

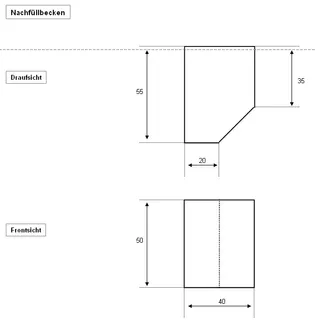

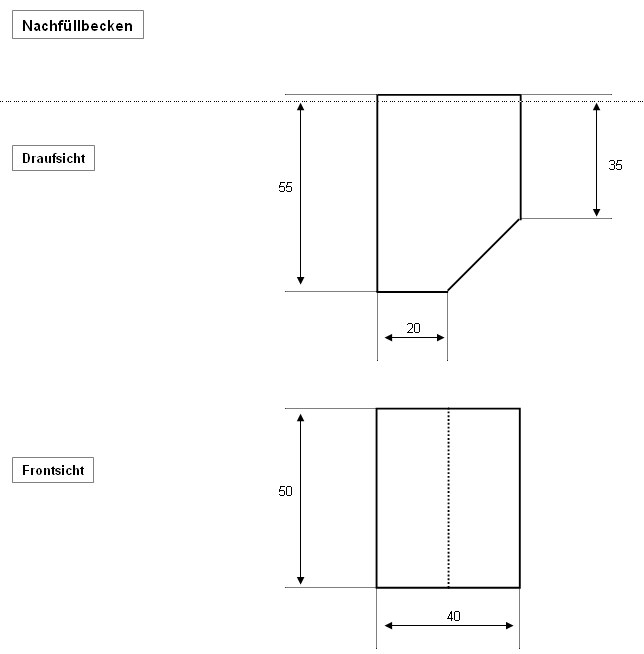

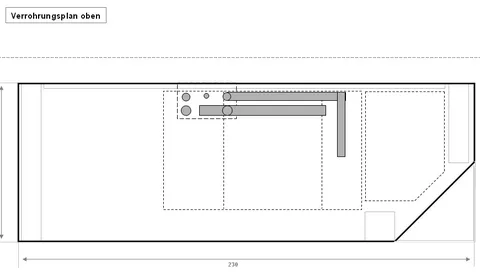

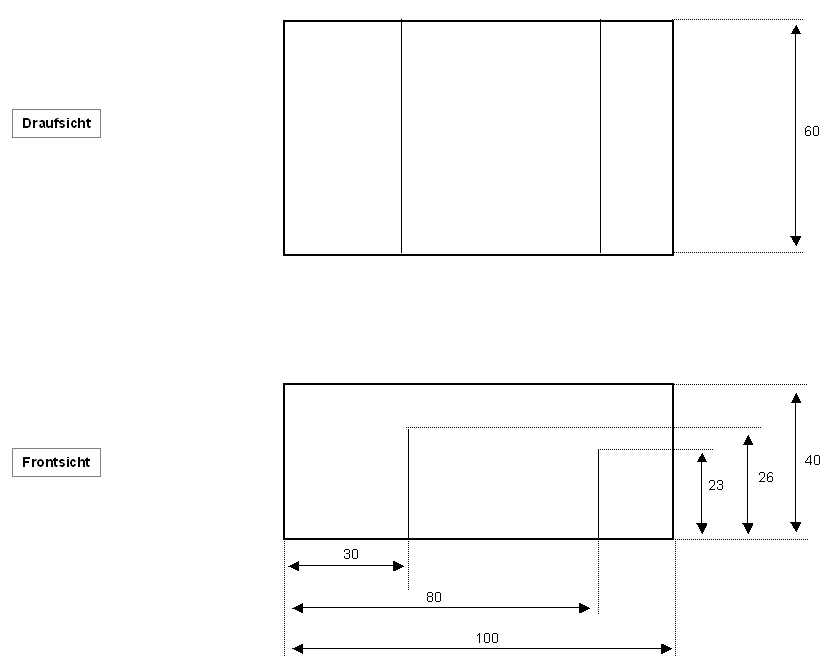

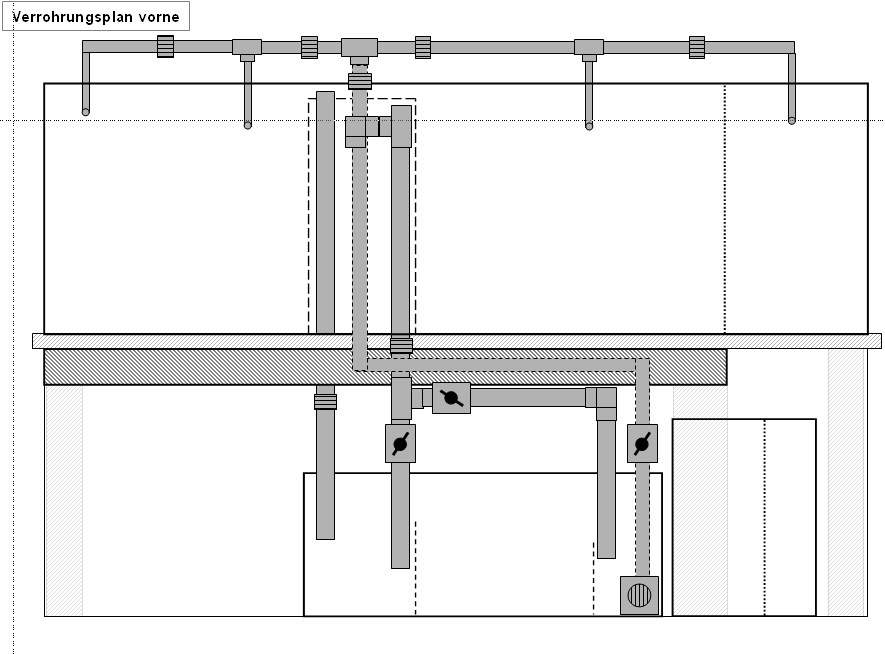

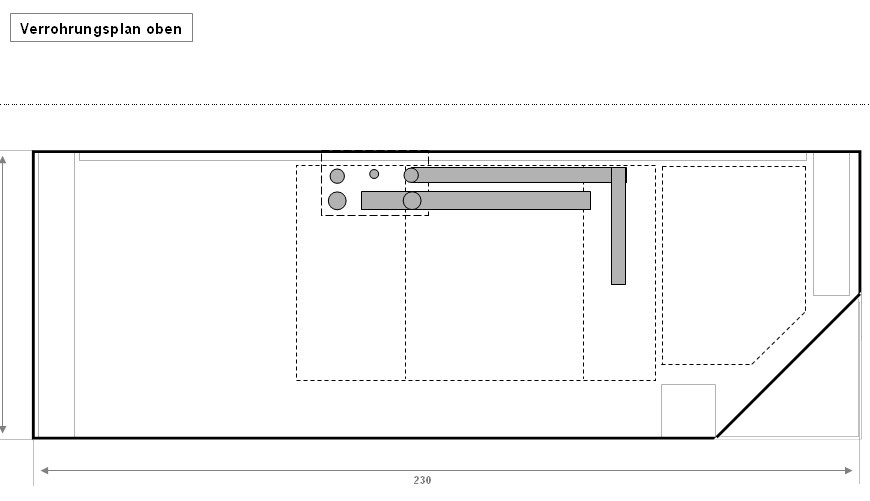

Zeichnungen aus der Planung:

Rüdiger Roxlau

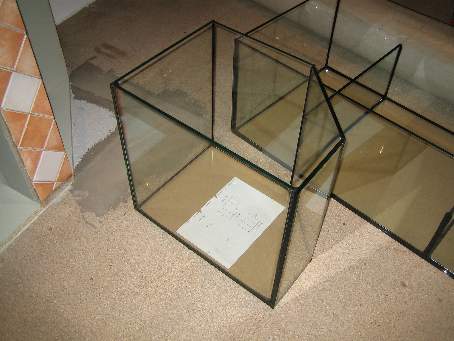

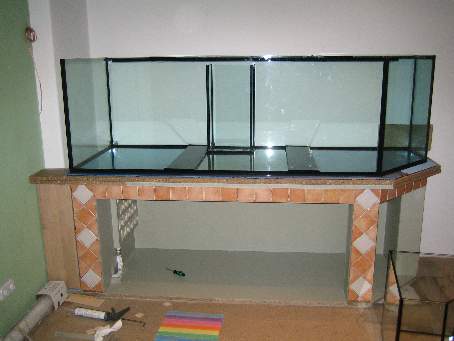

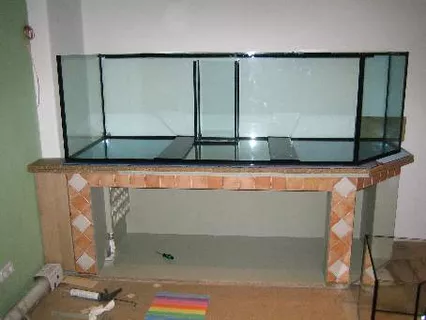

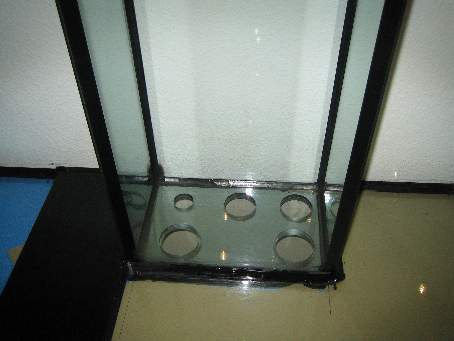

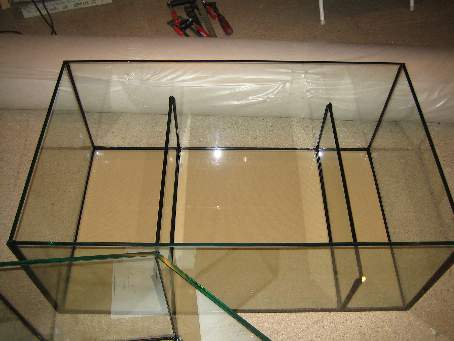

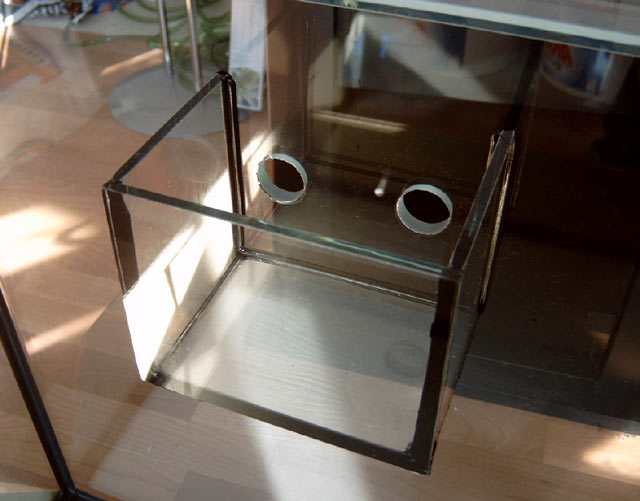

Teile in der Rohfassung nach Lieferung:

Rüdiger Roxlau

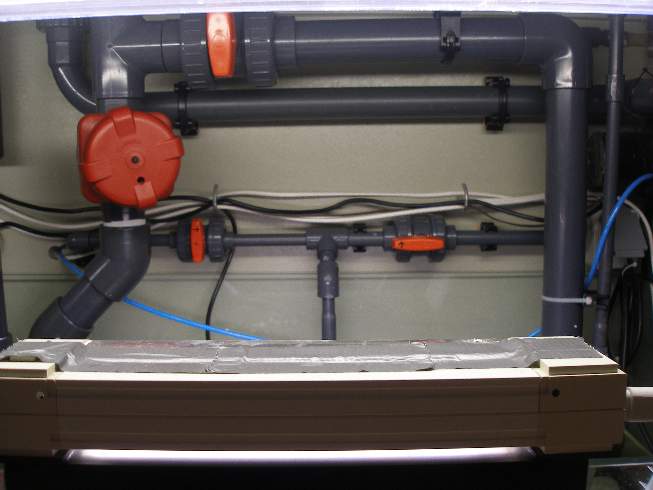

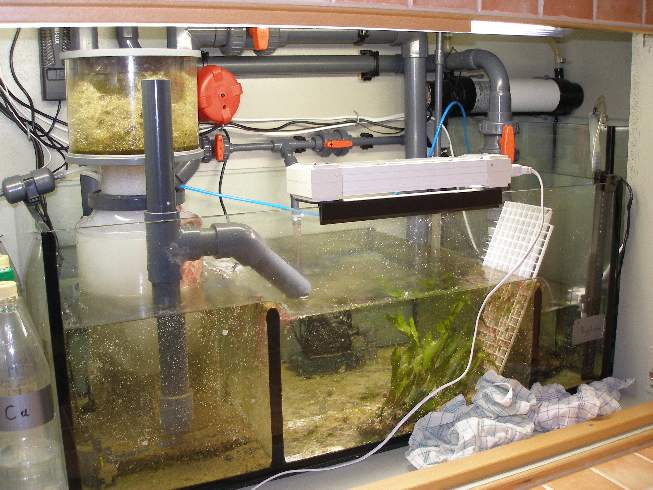

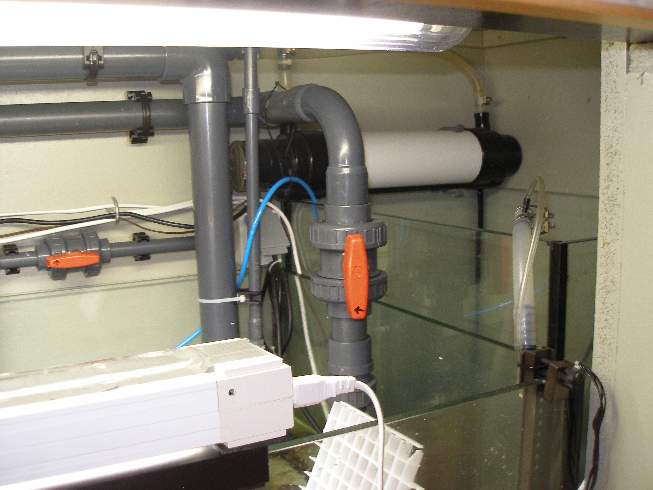

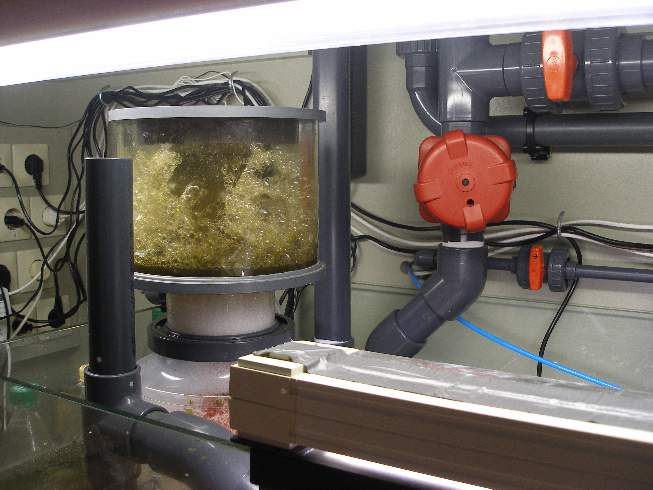

Und dann letztendlich alles in Betrieb:

petra

Hallo Rüdiger,
super, ich bin begeistert. :thupAbsolut geplant. Planung, das ist das was un sozusagen fehlt
Was wir hier machen, ist ja absolut planlos. Wird werden das als Vorbild nehmen. und Dich dann gerne um Ratschläge bitten.
Super, hast Du auch ein Bild von Aquarium mit Besatz??
Viele Grüße aus dem stürmischen Ebertsheim
Petra

Rüdiger Roxlau

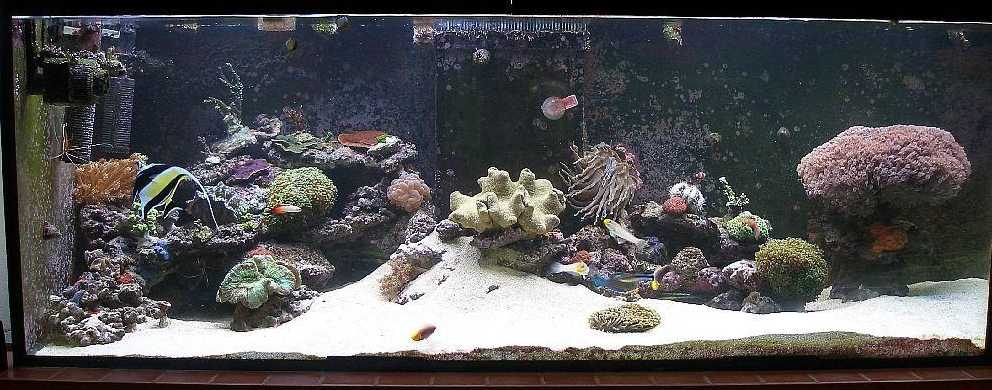

Hier ist ein Bild, das ist aber auch schon wieder 3 Monate alt. Sind schon wesentlich mehr Korallen im Becken:

Rüdiger Roxlau

Zitat

Original von petra
bist Du mit Deinem Abschäumer zufrieden? Oder würdest Du inzwischen einen anderen bevorzugen. Wir müssen ja wirklich noch alles kaufen.
Der H&S Abschäumer ist schon prima, der Knackpunkt sind die beiden Aquabee Pumpen, die recht laut sind. Auch ist serienmäßig kein Schalldämpfer bei, die habe ich nachgerüstet. Für unser Becken wird er wohl langfristig zu klein werden, das hatte ich aber einkalkuliert. Bei euch würde sich der BubbleKing 200 VA anbieten. Wenn euch ein leichtes Brummen aus dem Unterschrank egal ist, ist der H%S eine gute Wahl, wenn auch nicht ganz so leistungsfähig wie der BK
Wenn ich Deine Infos richtig lese, hast Du keine HQI-Leuchte. Da bin ich auch unsicher, nur T5 oder HQI + T5. Ich habe noch ein kleines Becken das nur mit T5 beleuchtet wird und das gefällt mir eigentlich ganz gut. Aber vielleicht ist es für größere Becken besser wenn noch HQI dabei is?!
Das ist primär Geschmackssache, bei einer 80er Höhe wird das mit einer reinen T5 Lösung aber eng, da braucht ihr mehr Licht als wir. Oliver Landwehr ist ein gutes Beispiel das es auch bei der Beckenhöhe noch mit T5 klappt.
Bei den Strömungspumpen hatte ich an 2x Tunze 6080 gedacht, aber reicht das?
Die müssten anfangs grad so reichen, sind aber nicht regelbar. Ich hab zwei regelbare Tunze 6100 drin und möchte eigendlich auch nix Anderes, man kann die Strömung einfach besser einstellen.
Der Aufbau im TEchnikbecken, wie soll das alles funktionieren, z.B. Ab- und Zufluss in der gleichen Kammer ergibt aus meiner Sicht ein kleiner Kreislauf (man sieht, keine Ahnung von der Technik :yrf)
Ist ja nicht der Fall, in der ersten Kammer kommt der Ablauf an, dann fliesst das Wasser durch das Technikbecken und in der letzten Kammer wir es wieder nach oben gepumpt.
Ich glaube wir (Franz und ich) sollten mal aufschreiben was wir uns ungefähr vorstellen und dann sollten wir mit Dir telefonieren und Du sagst dann, nein, das würde ich nicht machen, oder das würde ich so machen, oder ... das bringt wahrscheinlich wesentlich mehr, als diese Mails
Ja
Wenn Berlin nicht so weit weg wäre könnte man sich auch mal treffen, aber wir wohnen ja am anderen Ende.
Viele Grüße Petra

Alles anzeigen

Gruss

Rüdiger

petra

Hallo Rüdiger,
OK, wir werden uns melden.
Vielen Dank und Grüße Petra

YoungBlock3356

@petra

Danke für die Blumen !
So ein "Osmosenachfüllbecken" ist schon Sinnvoll, würde ich aber seperat zum Technikbecken machen.
Weil das muss vielleicht mal ausgespült oder umgestellt werden und wenn dies fest am TB dran ist, wäre es eher ungünstig.

@Rüdiger

Schöne Zeichnung sieht sehr gut aus. Hast du das mit dem Zulauf und der Verteilung auch so umgestezt?

Rüdiger Roxlau

Danke Ja, nun...muss ja, sonst klappt nix

Bis auf kleinere Änderungen ist das alles genau so umgesetzt (Bogen"schlengel" um obere Glasstrebe, 2x45° Winkel im Ablauf, Membranventil statt KH).

edit: Achso, Kugelhähne hatte ich noch an den Zuläufen hinzugefügt

Gruss

Rüdiger
