Nur so eine Idee ...

Ich hatte heute Nacht mal eine Idee bzw. ich habe über den Ablauf meines neuen 60ger Würfels nachgedacht !

Um Platz zu sparen und um vor allen beim Stromausfall etc. nicht so viel Wasser nach unten zu verlieren (Ablaufschacht / rest von der Wasseroberfläche durch Zulauf etc.) habe ich mir gedacht ob man den Ablaufschacht nicht auch kleiner machen könnte.
Vor allem hätte ich dann keine lästigen Bohrungen im Boden wo man später schlecht dran kommt, da alles sehr eng wird !

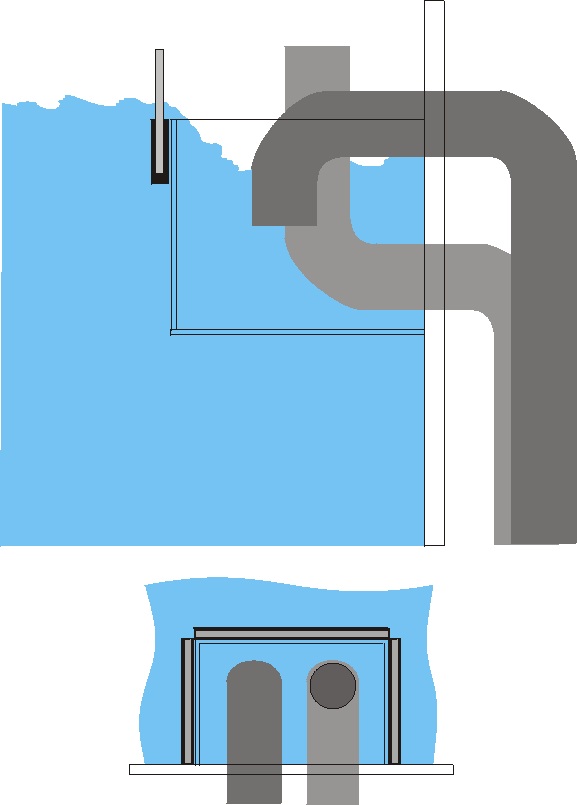

Hier mal die Skizze ... würde das so funktionieren ?
Der Bogen beim Hauptauslauf war gedacht um das gurgeln zu unterbinden .. (einige hatten ja schon ähnliche Lösungen fürn einen geräuschlosen Ablauf mit nur einer Bohrung) und das Geld für einen Kugelhahn zu sparen um das Wasser im Schacht anzustauen.
Trotzdem aber für alle Fälle einen Notüberlauf !
Außerdem wäre der Schacht so schön klein und es wären nur geringe Mengen an Wasser die zurücklaufen würden.

Ist das für einen Glaser "Mehrauswand" als ein normaler Schacht ?

Habe ich trotz des Bogens eine vernünftige Oberflächenabsaugung ?

Schreibt doch mal was Ihr meint.
Gruß
Lars

(Grafik 1 von der Seite / Grafik 2 von oben)

Hi Lars
Du musst irgendwie regulieren...sonst wird das mit der Durchlaufmenge vermutlich nichts!

Sonst denke ich schon das das so funktioniert..

ich verstehe noch nicht genau was du meinst !
Wozu muss ich wo was anstauen ??

Mein größte Sorge macht mir eher die Oberflächenabsaugung !

Rohre werden Inne 20mm / Außen 25mm (alternativ auch 32/35)
Durchlaufmenge ca. 3000l/h

Gruß
Lars

Nicht unbedingt anstauen, aber wenn das Verhältniss Wasser/Luft nicht richtig ist dann läuft zu viel oder zu wenig ab..dann hast Du praktisch durchgehen Ebbe und Flut in Schacht!! Das ist praktisch wie bei Durso auch .. wenn die Belüftung (das Loch im oberen Teil des Rohres) nicht richtig ist, funktioniert das System nicht!!

Der Oberflächenabzug funktioniert doch wie bei Durso auch nur über den Kamm am Schacht...das Rohr selber macht keinen Oberflächenabzug.

Ah JO

jetzt weiss ich was du meinst

thx dann werden wir das doch mal so machen

Gruß
Lars

Hey Joe schön dich wieder zu hören

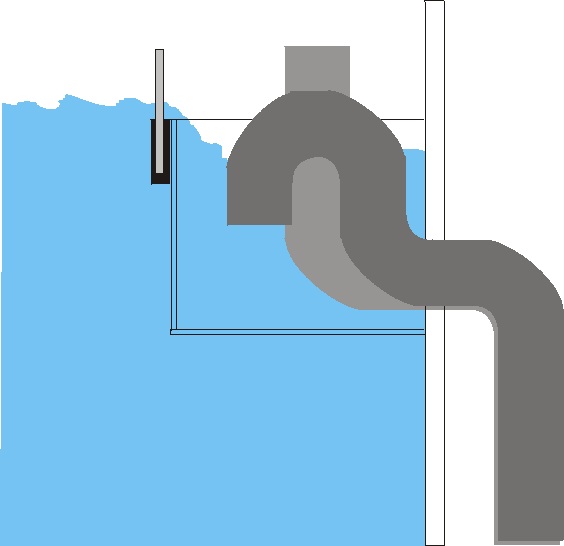

meinst du so ??? :

Hi Joe
warum sollte das denn anders funktionieren?? Erfahrung oder physikalische Erklärung? ICH würde ja glauben das dann immernoch der Schacht komplett leerläuft wenn der Rohrdurchmesser groß genug ist und dann die Strömung abreißt, der Schacht wieder vollläuft und der Spaß von vorne losgeht (Ebbe/Flut im Schacht...)

naja gut ich hab bei meinem jetzigen Becken einen normalen Ablaufschacht mit je 2x 20/25 Rohren und das läuft bei 2500l/Std super.

Naja wir werden sehen was sich so ergiebt !
Becken ist bestellt und kommt nächste Woche !
Danke schonmal ...

Gruß
Lars
