Wie funktioniert das mit dem seitlichen Überlauf?

Hi,

ich bin grad am überlegen meine 2 bestehenden Becken (12&30 Liter) zu einem größeren zusammenzuführen.
Das ganze wird denk ich auf ein 54l (evtl. 63l) Becken hinauslaufen, sodass ich die komplette bestehende Technik weitestgehend verwenden kann. 2x11W Solaris und 1x18W solaris reichen bei ner 30er Höhe allemal. Kann später durch 2x24W ausgetauscht werden.
Meinen 30er Dennerle Cube würde ich dabei gerne als Technikbecken und Algenrefugium verwenden...
Da ein Schacht bei nem 54er Becken bestimmt ziemlich beschränkt aussieht und ich keinen Hang-On Überlauf will kam mir die Idee mit der seitlichen Bohrung...

Hat jemand Erfahrung mit seitlichen Bohrungen? Die Bohrung müsste ja ziemlich nah an der obersten Kante liegen, damit nicht soviel Abstand zur Wasseroberfläche entsteht!?
Wie sieht es mit Notüberlauf aus oder reicht eine?? Gibt es da ne alternative zu Bohrungen auf 2 Ebenen? Eine nach oben versetzte Bohrung als Notüberlauf würde bestimmt bedeuten, dass ich von der oberen Glaskante bis zur Wasseroberfläche 4-5cm Luft habe??!!

Vielen Dank schonmal,

Gruß: Alex

Morgen,

keiner ne Idee?

Ich hab mir überlegt diese Pumpe als Rückförderpumpe zu verwenden... konnte zwar kein Pumpendiagramm finden aber bei ca. 1m Förderhöhe schafft die locker 300-400l/h, sollte reichen bei nem 54l Becken und der Stromverbrauch ist auch noch akzeptabel.

Wenn ich an der Seitenscheibe so weit oben wie möglich ne 25er Bohrung machen lasse sollte eigentlich eine Bohrung reichen!?!

Was meint ihr dazu, oder generell immer einen Notüberlauf?

Gruß: Alex

Hi,

meine Idee war ja das ganze so kostengünstig wie nur möglich zu machen...
dachte das eine 25er Bohrung ausreichend seie, da ja nur knapp 400l/h abgeführt werden müssten. So wäre ich bei 54er Becken, pumpe, Bohrung und etwas pvc Teile bei knapp 50€...

mal schauen was ich machen werde!

Gruß: Alex

Mahlzeit.

An einem unserer Becken befindet sich auch ein seitlicher Ablauf, über welchen derzeit das Wasser in das Technikbecken abfließen kann.

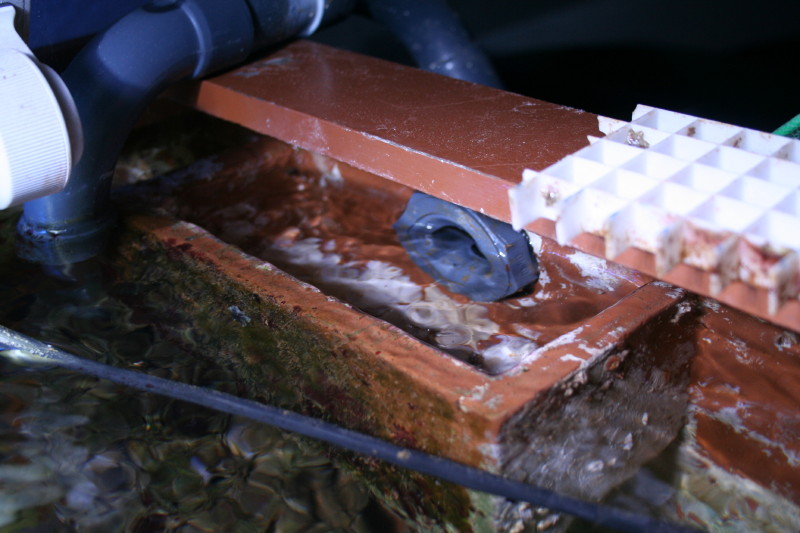

Vor der Bohrung ist ein kleiner "Schacht" , über dessen Oberkante das Wasser in Richtung Bohrung stömt.

Diesen kleinen Schacht, den man auch preiswert aus Kunststoff basteln könnte, haben wir mit einem Stück einer Rasterplatte abgedeckt, damit nicht unerünscht wer oder was in den Ablauf gelangen kann.

Im Technikbecken ist dann eine relativ kleine Rückförderpumpe untergebracht.

Eigentlich ist das bei uns so gestaltet, wie Dirk das schon angedeutet hat. Lediglich der Notüberlauf ist bei uns nicht existierend.

Hi,

danke für eure Antworten!

Das mit dem kleinen vorgeklebten Schacht find ich ne ganz gute Idee! Mit was kleb ich das am besten? Gibt es da ein besonders zu empfehlendes Aquariumsilikon?

@trefferversenkt: Kannste ein Bild von deinem Schacht posten?

Gruß: Alex

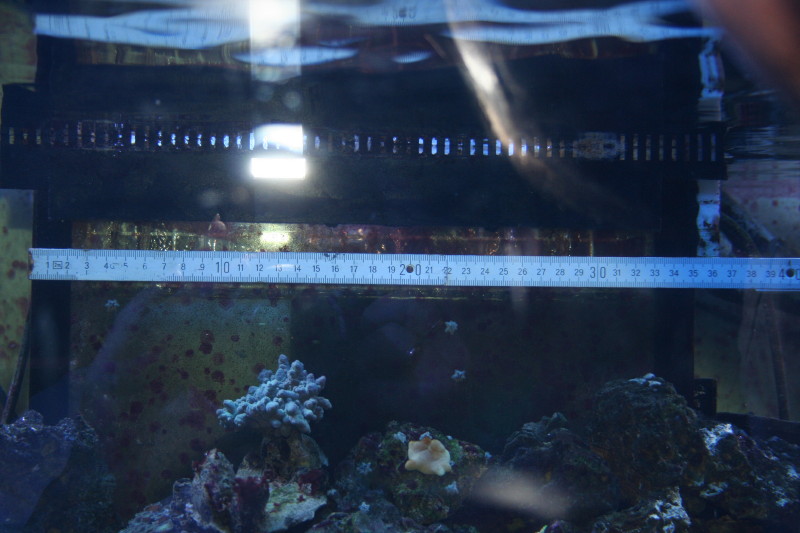

Zur Verdeutlichung

Hi Carsten,

das mit dem Notüberlauf versuch ich halt wenns geht zu umgehen, einmal aus Kostengründen und einmal wegen Platzmangel im 54l Becken

Zu a:
habe ich mir überlegt den Ansaugstutzen der Pumpe nach oben zu verlängern, sodass dieser ca. 5cm unter der Wasseroberfläche im Technikbecken steht. Bei einer Grundfläche von 30cm² würde bei verstopften Ablauf 4,5l ins Becken gepumpt werden. Die Überlaufkante für den Schacht würde ich so gestalten, dass Oberkante Becken zur Wasseroberfläche 3,5cm betragen würde, ergibt 6,3l Volumen zum auffangen des Wassers bei verstopftem Ablauf.

Zu b:
Als Technikbecken würde ich mein 30l Dennerle Cube nehmen... Das werde ich so auslegen, dass es mit 20l gefüllt ist... Dann hab ich immer noch gut 10l Platz falls was nachlaufen würde...
Aber eigentlich kann ja nur das Wasser aus Schlauch und dem kleinen Schacht nachlaufen bei Pumpenausfall?

Sollte doch aufgehen? Oder ist das alles zu schön gerechnet?

Gruß: Alex

Hi Carsten.

Der zuvor gezeigte Überlauf ist von dem kleinen Becken.

Übrigens: Ein Vereinsfreund hat kürzlich auch ein gebrauchtes Becken mit einem seitlichen Ablauf übernommen und sich keinen "Schacht" drangebaut. Zudem betreibt er sein Becken mit einer Unterwasserschaukel (Wavebox).
Ist ein lustiges geglucker. Zudem hat er ohne die umlaufende Kante des "Schachtes" kaum einen Oberflächenabzug.

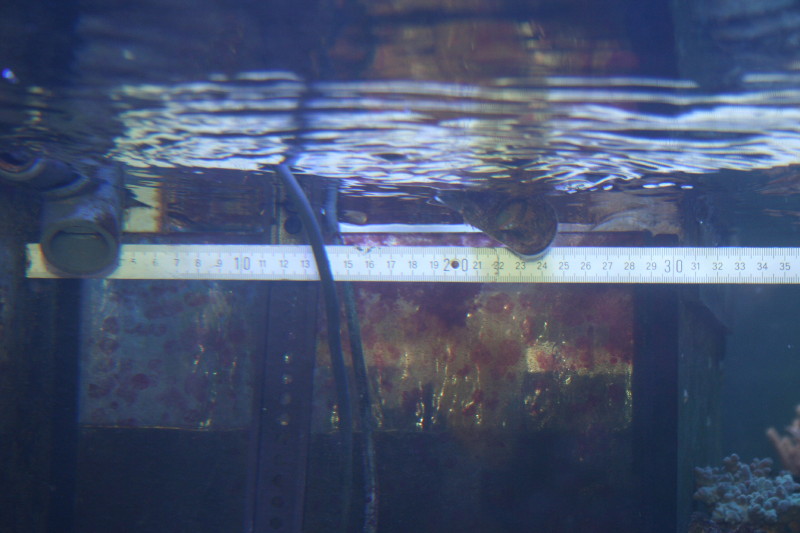

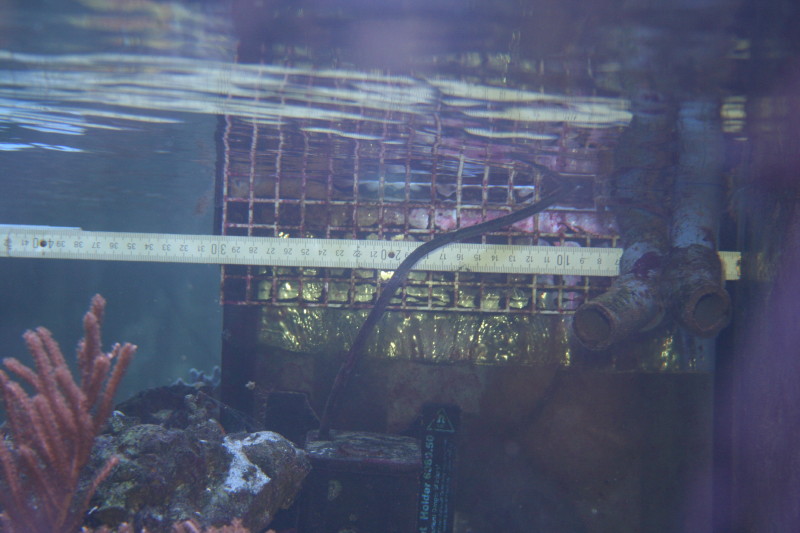

Der Schandfleck, welcher in unserem größreren Becken dringendst bearbeitet werden muß, ist auf den nachfolgenden Bildern erkennbar (schäm)

Hi,

ich habe mich für den Bau mit dem kleinen Schacht und nur einem überlauf entschieden.
Ich will die Rückwand wie auch schon bei meinen anderen Becken in Schwarz halten, gefällt mir einfach am besten.
Kann ich für den Bau des Schachtes ganz normales schwarzes Plexiglas verwenden?
Was kann ich als Überlaufkamm verwenden? In den meisten Shops werden die nur ab 30cm aufwärts angeboten...

Gruß: Alex

Kürzungen gibt es nicht nur in der Lohntüte sondern lassen sich auch bei einem Kamm in die Tat umsetzen.
Unsere werden z.B. demnächst "frei" , da wir uns etwas vernünftigeres bauen lassen

Hi,

@trefferversenkt: Wie sieht es mit Ablaufgeräuschen aus bei deinem seitlichen Überlauf? Gibt es was besonderes zu beachten, das gleich von Anfang an zu vermeiden?

Gruß: Alex

Ich finde die Ablaufgeräusche sind ok

Hi,

gehst du nach der Durchführung direkt mit nem Winkel runter ins TB oder ist es besser ein T-Stück zu nehmen, welches nach oben hin offen ist?

Gruß

hi,

habe auch einen seitlichen Überlauf mit Überlaufkasten ohne Notüberlauf!!

....

....

Hi Hector,

vielen Dank für die Bilder!!

Welche nennweite hat deine Verrohrung und wieviel l/h schickst du durch?? Für was der Syphon?
Wie sieht es mit Ablaufgeräuschen aus?

Gruß: Alex

hi,

ist 40er PVC Rohr, Siphon hab ich gemacht weil ich ja einen "Durso-Ablauf" habe und ihn somit leise bekommen habe!
(wahrscheinlich wäre es auch ohne Siphon gegeangen, haben ja die meisten auch ohne, aber nach 1 woche geräusche war mir das dann egal)

Außerdem kommen durch den Siphon nicht ganz so schnell grobere Schmutz, Futter, etc- teile in den Kugelhahn und verstopfen so das Ablaufrohr! (RFP, Wird sowieso mit Zac+ Pegel geregelt!)

Also zusammengefasst:

Absolut Leise, keine Ablaufgeräusche !!!

So ähnlich -wie bei Hector - sieht das auch bei uns aus. Ist nur nicht so ausgeprägt. Daher ebenfalls wenig Ablaufgeräusche.

Hi,

Das mit dem Durso-Ablauf gefällt mir ganz gut!
Ich werde so circa 400 l/h ins TB abführen, reicht eine Nennweite von 20mm oder doch lieber 25mm?

Ist der Durso auch ohne Syphon leise? Bzw. wie groß ist der Unterschied zwischen mit und ohne Syphon?

Gruß: Alex

Meine Empfehlung: AB 25 mm !

Unsere Abläufe in den Becken haben allesamt einen Durchmesser von 50 mm und sind danach durch einen Kugelhahn "gesichert".

Das soll aber jeder machen wie er es möchte.

hi,

Bau den Durso ohne Siphon, achte darauf das du denKugelhahn erst ganz am Ende in den Ablauf einbaust, sonst bringt Dir das anstauen des wassers nicht viel, da es hinter dem Kugelhahn ja wieder plätschert!

Wenn Du genügend platzt für die verohrung hast kannst Du auch einen Siphon einbauen! Aber beim "Durso-Bau" wird das nicht unbedingt gemacht!
