Vom Anfang bis zum Ende By Ontherox

Nachdem ich mich hier nun erstmal sattgelesen habe und bei mir auch schon einiges passiert ist berichte ich mal kurz darüber und mach ne kleine Doku. Hatte ja Anfangs ein riesen Paket mit gebrauchten Gräten wie Abschäumer Rückförderpumpe UV etc. bei Ebay ersteigert von dem ich heute nur noch die UV und die Rückförderpumpe habe. Wie auch andere wollte ich mal sparen und geizen und hab eine billig China Lampe gekauft, wahr wohl ein riesen Ei. Das Ding hat uns das ganze Wohnzimmer ausgeleuchtet aber net das Becken .
Wer billig kauft kauft zweimal hat hier wohl wirklich gepasst. Also weiter...

So nun zum Anfang...zuerst musste natürlich der Lieblingsschrank meiner Freundin weichen

Geplant war ja ein Ytong Unterbau in U-Form

dann war Probestellen angesagt wobei sich herausstellte das der Unterboden sa... schief ist und mir was einfallen musste, zuerst bin ich mal dem Tip nachgegangen Fliessestrich auf einer Folie aufzubringen wobei nich hiermit sagen möchte dies funktioniert so NICHT! hab dies 2 mal gemacht und der FLiessestrich machte beim aushärten beidesmal in der mitte einen Bauch nach oben!!!
Funktioniert nur auf saugenden Untergründen !

War mittlerweile schon kurz vor dem Nervenzusammenbruch und wollte den fast neuen Laminat rausschneiden und den Estrich rauskloppen.

So jetzt ging es erst einmal ans mauern. Habe ein U gemauert und mir einen Träger aus Multiplex Leimholz gebastelt. Ist jetzt 10cm Stark und wurde mit der Aqua Unterplatte verleimt.

So dann machte ich mich an den 3. Versuch den Unterboden zerstörungsfrei gerade zu bekommen und setzte den ganzen Unterbau in dicken Estrich und darauf noch mal eine 18er Siebdruckplatte. Naja war wohl nix. Fing irgendwann mal an fürchterlich zu stinken. Der Sache auf den Grund gegangen schimmelte es doch zwischem dem Estrich und der Siebdruckplatte !!! Also alles raus...

hier hängt übrigrens auch schon der Raumausleuchter ...

Wie auch immer neu ans Werk gemacht. Eine 50er Multiplexplatte mit fast 2m² kam her zur Lastverteilung und mehr Bodenauflage darauf dann eine 40er Multiplex zwischen diesen nahm ich dann den Ausgleich mit Metallplatten vor.

Da mittlerweile auch die Farbe der Multiplexplatten meiner Freundin nicht mehr gefiel bekamen diese auch einen neuen Anstrich...

Bevor wir das Becken draufstellten belasteten wir alles mal mit 400 Liter in Regentonnen und schauten was der Boden macht, stand wie eine 1

So schaut das dann fertig verputzt und teilweise verdrahtet aus. Lampe wurde auch schon gegen was gescheites getauscht.

Letzte Woche kam dann endlich das Becken, und es konnte mit der Verrohrung begonnen werden. Haben uns bis morgens um 5 glaube es waren 8 !!! Stunden und nen Kasten Bier später, mit der Verrohrung belustigt

So nun geht es langsam ans füllen werde jeden Tag 1/4 mehr füllen und beobachten....bin halt ein schisser

Bestellt ist jetzt eine Riffrückwand und werd dann wahrscheinlich ca. 40kg Lebendgestein und eine Riffhöhle mit 3 Füssen und eine Riffsäule nehmen aus totem LS ....

geplant war mal das Becken mit einem Budget fertig von 1500.- € hinzustellen ist aber wenn man neu kauft unmöglich glaube ich wenn man halbwegs was gescheites will.

So wenn es weitergeht werd ich berichten...

P.S.: Für Verbesserungsvorschläge bin ich immer offen!!!

Bis bald Matze

Hi,

also es sieht gut aus!!!

Aber ist nicht so gut!

Das Problem mit dem "Fußboden gerade"... ist doch keins! Wenn man den Unterbau schon mauert muss der Fußboden nur stabil sein. Die Auflage fürs Becken muss in Waage und eben sein!!! ...wie man halt mauert!!!

Die Steckerleisten an dieser Stelle sind ganz schlecht!!! ...ja schon beinah als gefährlich zu sehen!

Unter den Ablaufrohren, die hoffentlich dicht sind, ergibt sich immer noch das Problem... es entsteht ein Salzwassernebel durch Abschäumer und einlaufendes Wasser aus den Rücklaufrohren!

Gut zu Erreichen sind die Steckdosen ja auch nicht.

Ja viel Kritik obwohl es optisch durchaus gut aussieht! Nur lieber jetzt noch ändern... als später ein Problem damit zu haben!!!

Liebe Grüße

Sven

...was aus meiner Sicht als Unterbau gut ist... 10mm Styroporplatte (verhindert das Eindringen von Wasser), darauf eine Wasserfest verleimte Multiplexplatte oder Siebdruckplatte, die allseitig 5cm übersteht. Also z.B. Unterbau 120, die Platte 130! Reicht zur Lastverteilung aus. Auf diese Platte nun den Unterbau aus Porenbeton aufbauen.

So wäre es gut gewesen.

Küchenarbeitsplatte auf Laminat, Eisenplatten dazwischen zum Ausgleich? Falls da mal Wasser daneben geht... wird es zu einem Problem!!!

Elektrik... ein kleines Schränkchen daneben, damit Schaltuhren usw im "trockenen" sind. Ein Verteilerkasten mit Schaltern bestückt macht sich da sehr gut.

So braucht man zum Abschäumer reinigen Keinen Stecker mehr raus ziehen. Ebenfalls günstig für Heizer und Rückförderpumpe...!

In den Unterschrank baut man Feuchtraumsteckdosen, die im Verteiler (Schränkchen) angeschlossen sind.

Da reichen 5 Stück im Feuchtbereich eigentlich aus. Abschäumer, Förderpumpe, Heizer und 2 Reserve (für UV, Ozon).

Licht, Strömungspumpen, Nachfüllautomatik usw. in den trockenen Schrank anschliessen.

Gruß Sven

edit... die linke Seite neben dem Becken wäre ideal für die Elektrik zu nutzen. Ein größerer Kabelkanal an der (Rück)wand senkrecht bis Beckenoberkante. Eine kleine Ablage neben dem Becken kommt doch gut.

Hi, vielen Dank erstmal zu den zahlreichen Tips und Antworten...

Ruedi

Das mit der Elektrik wurde mir auch nach der Verrohrung stark bewusst und werd ich wohl auf jedenfall ändern müssen
dachte wohl nur an die optischenaspekte beim installieren werd da ändern, dann bekomme ich auch genügend Zeitschaltuhren eingesteckt die bei der Steckerleiste ja gleich 2 Steckplätze fressen...
Zu der "riesen" Unterplatte denke ich doch das diese nötig ist denn nur so ist Gewährleistet das das Aqua auf 3 Querbalken aufliegt. Ist eine ausgegossenen Hohlkörperdecke da laufen Querträger entlang obwohl es ja an einer tragenden Wand entlang führt. aber sischer ist sischer

@ Sven B.

Hehe stimmmt aber gemauert ist halt gerade nur war der Unterbau so wie er jetzt steht nicht geplant. Unterbau ist ja 10 mm Styropor dann 50er Multiplexplatte 2m² dann 40er Multiplex dann Steinaufbau und dann 40er Aqua Multiplex. Die 50er Multiplex kam erst später dazu und war der letzte Versuch ohne den Boden zu ruinieren. Man weiss ja nie was in 2 Jahren ist...
Denen Platten macht das Nebenlaufende Wasser nix denn da kommt keines hin die Platte wird rundherum noch komplett mit Silikon Versiegelt da kann das Becken ganz auslaufen
Das mit der Elektrik und dem Kabelkanal werd ich machen!!! wa´r mir Anfangs halt zu kostenintensiv, besonders die ganzen Fi´s die teilweise installiert werden da gehen schnell mal 500 Teuros flöten. Aber Sicherheit geht vor habt recht! Soll ja auch ein paar Jahre stehen.

Hat jemand Bilder seiner Elektrik????????? gerne auch per Mail falls diese nicht veröffentlicht werden sollen ( mathiasdubro@gmx.de )

@ klaus
Direkt einfügen heisst dann im Editor "Dateianhänge" ???

So sag erstmal thanks...

Bis bald ihr lieben ...

Matze

Hallo Matze,

naja mit der Platte... ich hätte wenigstens die Kante 45° abgefräst.

Zitat

Das mit der Elektrik und dem Kabelkanal werd ich machen!!! wa´r mir Anfangs halt zu kostenintensiv, besonders die ganzen Fi´s die teilweise installiert werden da gehen schnell mal 500 Teuros flöten. Aber Sicherheit geht vor habt recht! Soll ja auch ein paar Jahre stehen.

So teuer ist das aber nicht! Ich könnte dir schon ein Bild meiner Elektrik zeigen... nur nützt es dir wenig, da die räumliche Anordnung halt anders ist.

Bei deiner Anlage sehe ich eine gute Möglichkeit links den Platz dafür zu nutzen. Ich würde an die schräge Wand ein Brett zur Montage der Elektrik vorsehen. So hoch wie der Unterbau ist... am Unterbau auch eins, oben eine Platte drauf und Türchen davor... fertig!
Wobei ich für das "Türchen" nur eine Platte mit Magnethalterungen verwenden würde.

Zurm Aufbau der Elektrik bei mir kann ich später gern noch was schreiben und zeigen... wenn du möchtest!

Jetzt muss ich aber erstmal dringend los!

Gruß Sven

Sooooooooooooooooo.......

Da ja heute so ein Sch..... Wetter ist war ich im Baumarkt und hab mir ein paar Sachen besorgt. Zudem habe ich da Becken komplett mit Wasser gefüllt und die ganze Technik mal brummen lassen

Ausser einer kleinen undichten und ´nen Höllen Lärm alles Bestens

Haben wohl beim installieren nen bischen tief in die Flasche gegukt

Egal wird behoben...

So wie versprochen änder ich die ganze Elektrik. Hab mir eine Fermacell Platte besorgt auf der ich die ganzen neuen Feuchtraum Steckdosen befestigen werde und die Platte bohr ich dann einfach Links an die Wand OK? Oder gibt es da irgendwelche Probleme mit der Platte??? Hab halt keine Lust die ganzen Steine zu durchlöchern um die ganzen Steckdosen zu befestigen. Hab auch gleich 2 Personen Schutzschalter besorgt da meine Freundin wohl doch andauernd im Wasser planscht ( macht Ihr wohl Spass )

Werd mich dann mal an die neue Installation machen - für Einwende - jetzt mitteilen !!!

Also bis dann, werd später weiter berichten, wenns fertig ist.

Grüssle

Matze

Hi,

nun schau ich mal Kurz... aber bin in Eile.

Zitat

Hab mir eine Fermacell Platte besorgt auf der ich die ganzen neuen Feuchtraum Steckdosen befestigen werde und die Platte bohr ich dann einfach Links an die Wand OK? Oder gibt es da irgendwelche Probloeme mit der Platte???

...innen oder außen? Warte mal ab... ich habe ca. 21 Uhr Zeit dir mein Prinzip der Installation zu Zeigen.

Es ist sehr praktisch gelöst und Wartungsfreundlich! Ich zeige dir dann Bilder.

bis Später

Sven

Hi,

also wie versprochen meine Lösung.

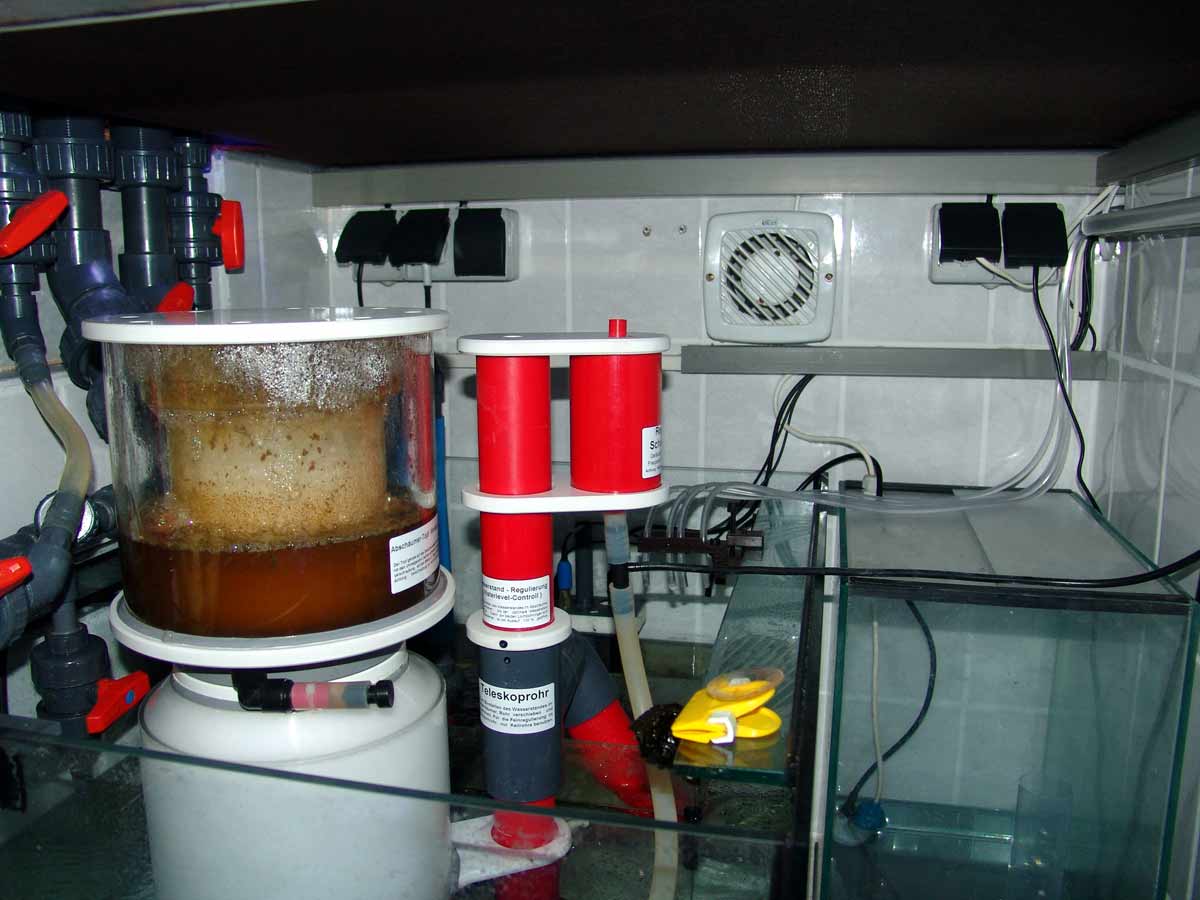

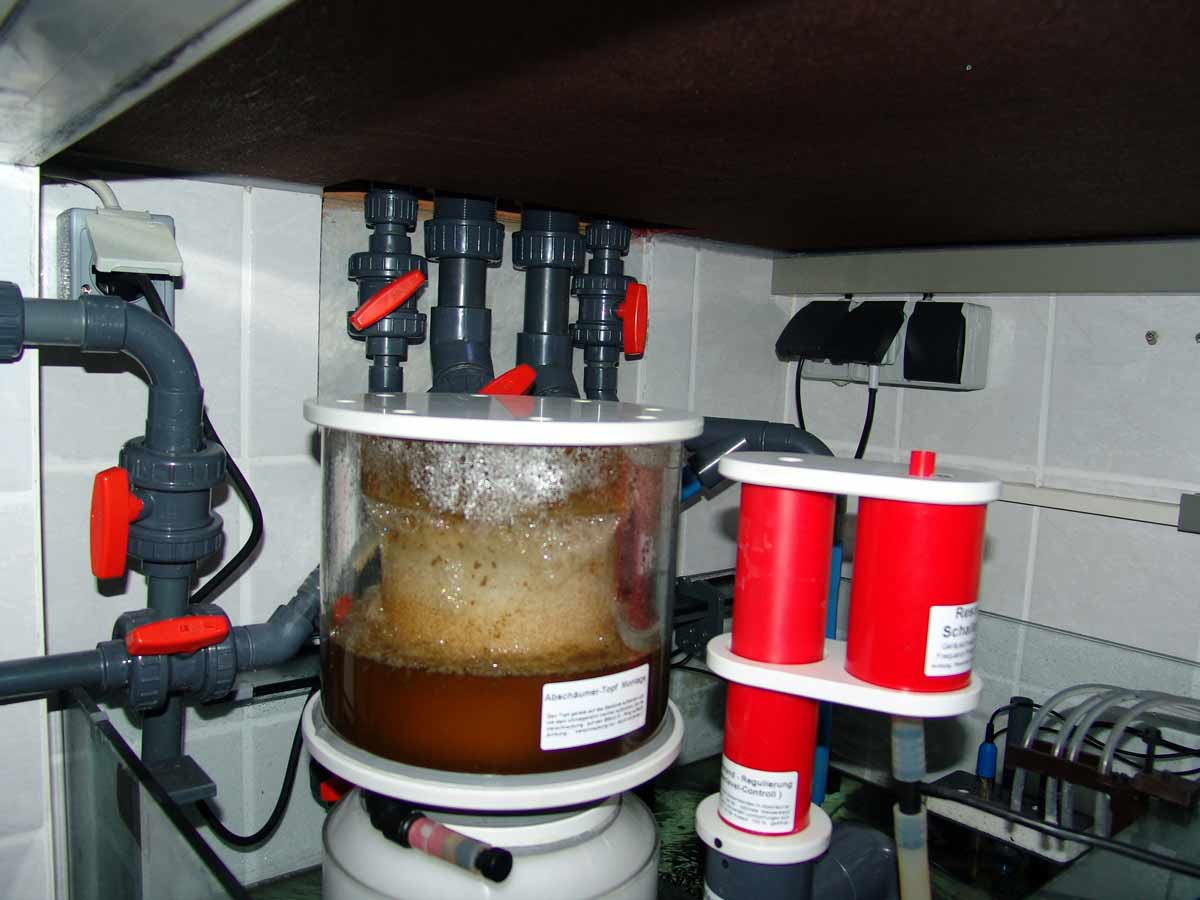

Im Nassbereich sind Feuchtraumsteckdosen... genau da wo man sie braucht und fernschaltbar! Also kein Steckerziehen zum Ausschalten!!! Keine fädelei wenn eine Pumpe mal raus muss!

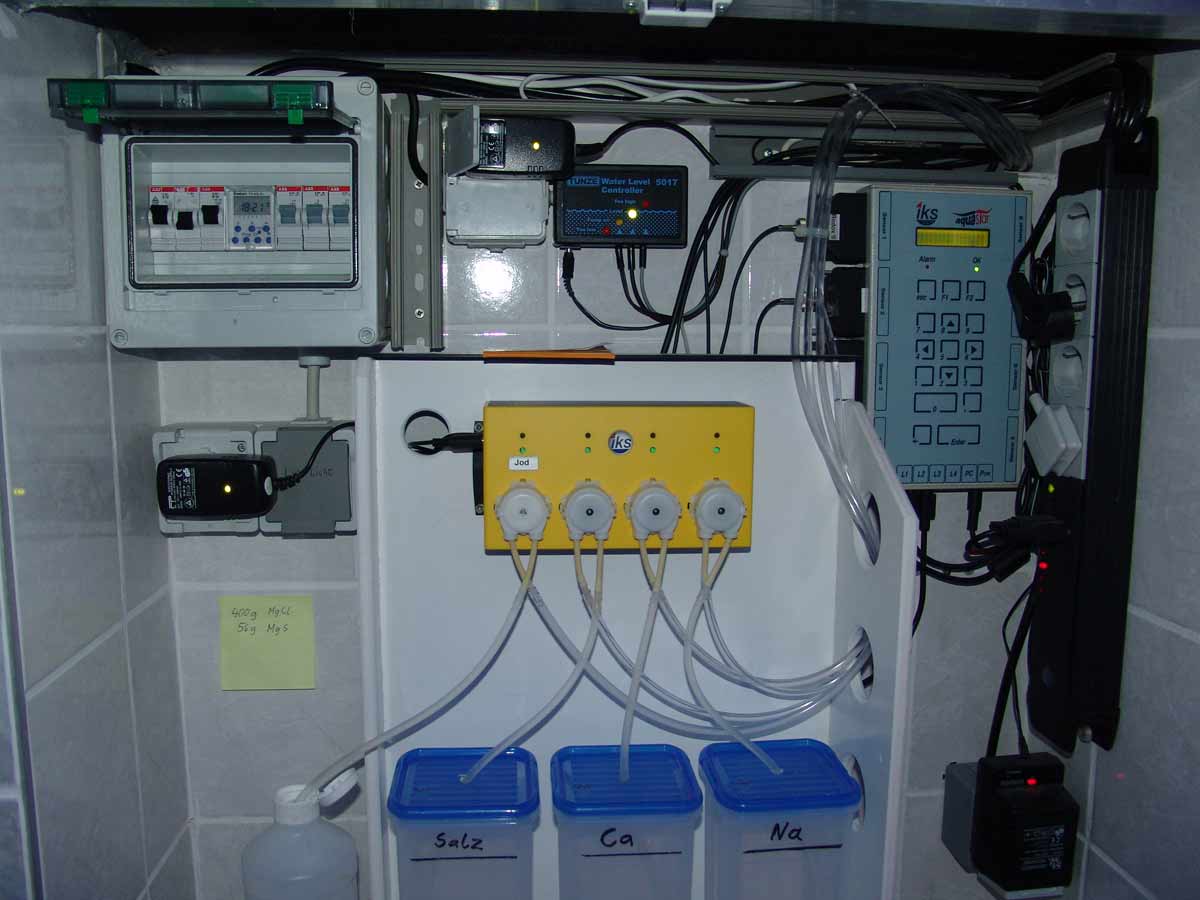

...die Schalter sind in der Verteilung oben/links. Von dort gehen die Zuleitungen zu den Steckdosen.

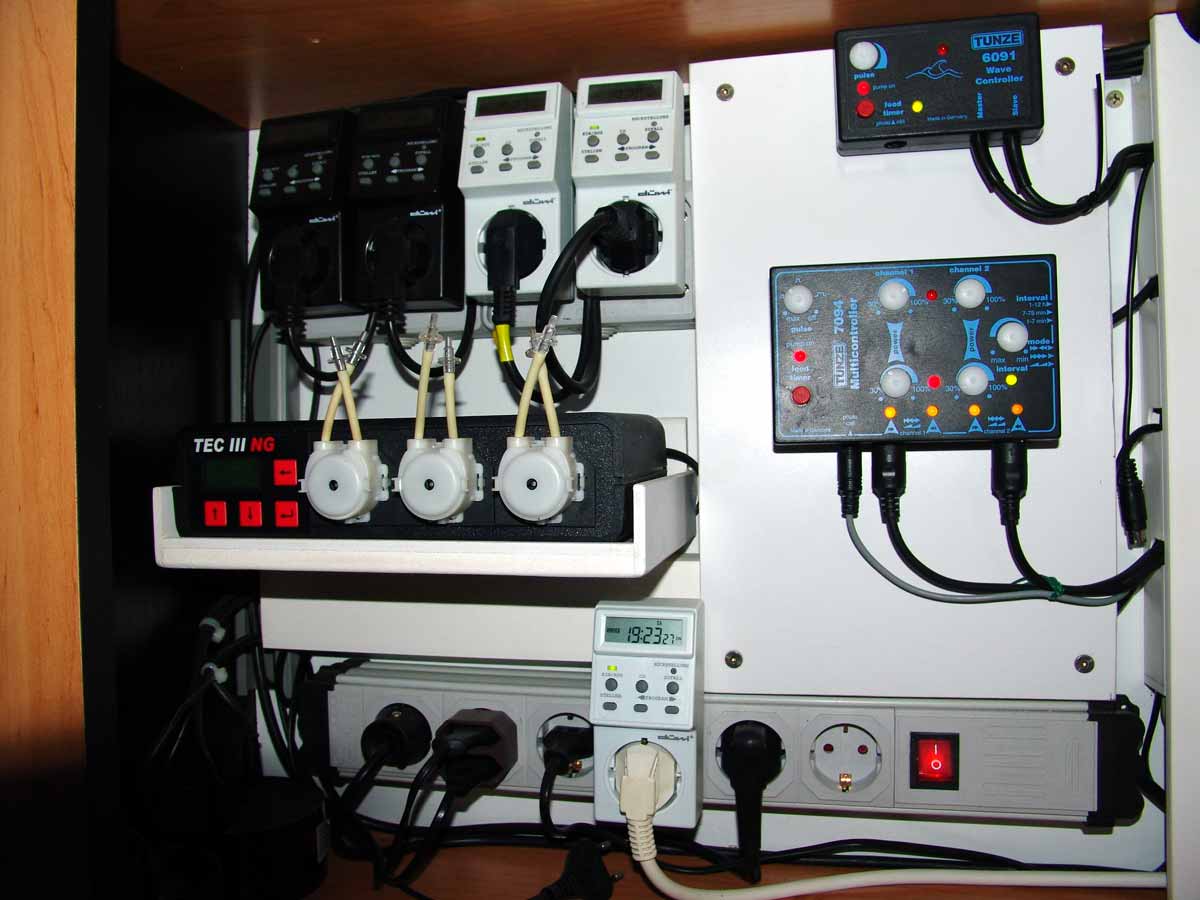

Bild 2 die Pumpen und Lichtsteuerung.

Gruß Sven

Hi Sven
Super Arbeit, steckt ein haufen Zeit und vor allen Dingen nen haufen Kohle drin. Gefällt mir sehr gut bin halt blutiger Anfänger und fang jetzt erst mal minimalistisch an und erweiter nach und nach.
Hab jetzt 6 Stunden geschraubt und nix ist zu sehen werd wohl heut Nachmittag irgendwann fertig, dann folgen Bilder... Muss unweigerlich aus Platzmangel und optischen Gründen alles bis auf die Personenschutzschalter nach innen verlegen sonst bekomm ich Ärger mit meiner besseren Hälfte...

Also Bis dann

Matze

P.S. glaub ich Träum Nachts schon wieder vom Aqua Star

Hi Markus...
Schön jemand auch aus der Umgebung hier zu haben

So haben uns die ganze Nacht um die Ohren geschlagen, und mit einem Freund die Elektrik verdrahtet, das war vielleicht eine riesen Fummelei sag ich Euch.

gesamte Elerktrik wurde jetzt über die Beckenoberkante gelegt und auf Nicht brennbares Fermacell geschraubt damit ich die ganze Elektrik im Falle einer Änderung mit dem lösen zweier Schrauben einfach komplett entfernen kann. Die 30mA Personenschutzschalter hab ich vorsichtshalber nach aussen gelegt an denen ich bei Wartungsarbeiten in der Technik einfach vorher von Aussen abschalten kann um dann die Technik zu reinigen etc.
Habe alles mal vorsichtshalber auf 2 Stromkreise aufgeteilt, damit das Becken noch belüftet bzw. Umgewälzt wird und im Notfall ein wenig Sauerstoff reinkommt.
Steckdosen wurden eben alle geprüft und durchgemessen und funktionieren sogar

Undichte am Hauptablauf wurde eben auch behoben, jetzt kanns losgehen

Muss jetzt erst mal Salzwasser anrichten und auf meine Riffrückwand sowie Riffpfeiler und Höhle warten

Grüsse Matze

und noch eins...

Hi Matze,

ich habe nun wirklich überlegt ob es sich lohnt was dazu zu schreiben.

Erstmal Lob, sauber gearbeitet! ...aber sonst?

18! Steckdosen im Feuchtbereich! Was soll da alles dran?

Der Gedanke an die Fädelei mit den Zuleitungen für die Strömungspumpen und der Beleuchtung ...wohl durch das Loch wo die Rohre in der Mitte sind?
Nebenbei gesagt... gute Strömungspumpen wie Regelbare Tunze Stream haben noch einen "Treiber" ...dazwischen ca. 10m Kabel 7adrig und... einen Trafo. Wo soll das denn noch hingebaut werden???

Aber auch so hat keine Elektronik, Netzteile, Schaltuhren... an dieser Stelle ein langes Leben. Und das Becken soll ja ein paar Jahre stehen!?

...und damit lass ich es mal gut sein!

Gruß Sven

Hi Sven,
ja hab ich wohl ein wenig übertrieben mit den Reservesteckplätzen

Technik kann momentan NICHT in den Aussenbereich da erstens kein Platz und ausserdem optisch unschön ausschaut. angeschlossen ist momentan alles ausser ein paar billiger Zeitschaltuhren hängt auch nix teures im Unterschrank dass zusammenkorrodiert.
Später kommt evtl. mal ein Schaltschrank in den Nebenraum den ich dann evtl. mit Kabelkanal verbinden kann, dazu muss ich aber erst mal meinen zukünftigen Schwiegervater auf den Knien anbetteln
Auf jedenfall ist jetzt alles Brand Kurzschluss und Lebenssicher das priorität hatte. Steckdosen sind ja zudem schnell demontierbar. Fange jetzt erst mal mit Meerwasseraqua an und der Rest kommt dann mit der Zeit.
Die Zuleitungen der Lampe und Strömungspumpen geht separat über die Kabelzuführung links unten im Unterschrank ( seperate Bohrung ).

P.S.: Hab gerade meinen Abschäumer zum laufen gebracht und versuche Ihn verzweifelt leise zu bekommen ist ein ATI BM 200 der brummt aber supi laut hab schon versucht mit Pumpenfüssen zu entkoppeln und ohne Keramikachse laufen zu lassen ohne Erfolg, für Tips zur Geräuschdämmung immer her! Abschäumer ist NEU

Bis bald Matze...

Hi Matze,

ich erinere dich mal an deinen Spruch!

Zitat

Wer billig kauft kauft zweimal hat hier wohl wirklich gepasst. Also weiter...

...wohl war!

Bitte mache nicht noch den Fehler... und fange mit den Besatz an.

Salz ist ja wohl schon drin?

Gestalte erst mal in ruhe den Aufbau bis alles paßt und frage ruhig mal hier im Forum nach Meinungen dazu.

Erst wenn die Dichte stimmt, der Aufbau und die Strömung ok sind!!! ...sollte Leben ins Becken einziehen in form von lebenden Steinen... und nichts weiter!(keine Fische oder niedere Tiere)

Hast du auch schon Strömungspumpen?

Gruß Sven

Hi Svenny and Friends :D...

Im moment ist noch Leitungswasser im Becken und alles wird mal in Betrieb genommen sowie Dichtprüfung durchgeführt. Lass jetzt erst mal alles so eine Woche mit Süsswasser brummen und alles einbstellen wie ABlauf Licht etc.
Habe letzte Woche ja eine Rückwand, Riffpfeiler und eine Höhle mit 3 Füssen aus Riffgestein bei meinem Händler bestellt. LS kommt so ca. 40kg rein. Werd dann nächstes Wochenende Osmosewasser ansetzten und das Becken neu füllen mit Salzwasser hab mit Tropic Marine Pro Reef geholt ist aber wohl worscht.
Habe so gedacht das ich erst mal das Riffgestein hineinlege dann das LS und dann heisst es 4-6 Monate warten. FIsche kommen erst rein wenn Nitrit bei 0 ist und wirklich das ganze System steht!!! Lieber mach ich ein halbes Jahr nix am Becken ausser Wasserwechsel !!!

Strömungspumpen sind auch schon da habe 2x Marea 4400 vom Händler empfohlen bekommen denk die sind in Ordnung auf jedenfall hört man die kaum im Gegensatz zum Bubblemaster.

Also bis morgen

Grüssle Matze

Hallo Matze,

finde ich gut, dass du das in Ruhe vorbereitest, aber 6 Monate musst du nun auch nicht warten, bis die ersten Tiere einziehen dürfen.

Hi,

Ralf ...erstmal muss das Becken fertig sein! nicht gut gelesen!

Und Matze ...wenn du den Schäumer nur mit Leitungswasser betreiben tuest, brauchst du dich nicht zu wundern!

Das klappt nur mit Salzwasser richtig!

Gruß Sven

Zitat

Original von Ontherox

Ablauf ist natürlich so geplant das ich erst mal das Riffgestein installier dann das LS und dann heisst es 4-6 Monate warten.

Hi Sven,

ich kapiers nicht. Ist halt schon spät ?(.
