ph Elektrode

    Hallo,

    ich suche eine pH Elektrode, um das BNC Shield für mein Aquaduino Projekt in Betrieb zu nehmen. Da ich das Shield selber zusammengebaut habe wäre es mir lieb wenn ich eine Kombi aus Elektrode und Anzeige hätte, damit ich die Elektrode zur Not an der Anzeige betreiben kann, um bestimmen zu können, ob entweder die Elektrode oder das Shield kaputt ist :winking_face: Ich habe in der Bucht das hier gefunden: pH Messgerät mit Schwimmsonde. Ich frage mich ob sowas taugt? Oder sollte ich doch lieber zu ner Jolub o.Ä. Elektrode greifen? Dann stellt sich aber noch die Frage nach der Anzeige. Gibt es sowas separat?


    Gruß
    Timo

    hi Timo wie währs mit nem Multimeter hinterm Opamp (ich denke du misst eh nur auf verdacht)
    ich kann zwar das eagle File nicht aufm Tablet öffnen aber ich mein der ist eh als unitygainbuffer beschaltet konntest vout gegen v- messen :winking_face: (weiß zwar nicht welche Mcu du nutzt aber z.b. beim atmega88pa,2560,... ist ein 10 bit ad wandler vorhanden hier reicht nen unitygainbuffer und vllt ne zehner diode als absicherung aus wenn man den opamp richtig beschaltet. Aber ob der die pins frei hat kann ich dir aus dem Kopf nicht sagen müsstest du mal schauen ich Löte mir meine mcus selbst auf meine platienchen kostet wesentlich weniger :smiling_face:

    Gruß Kai

    Hallo,

    @Reinhard: Danke für den Tipp.

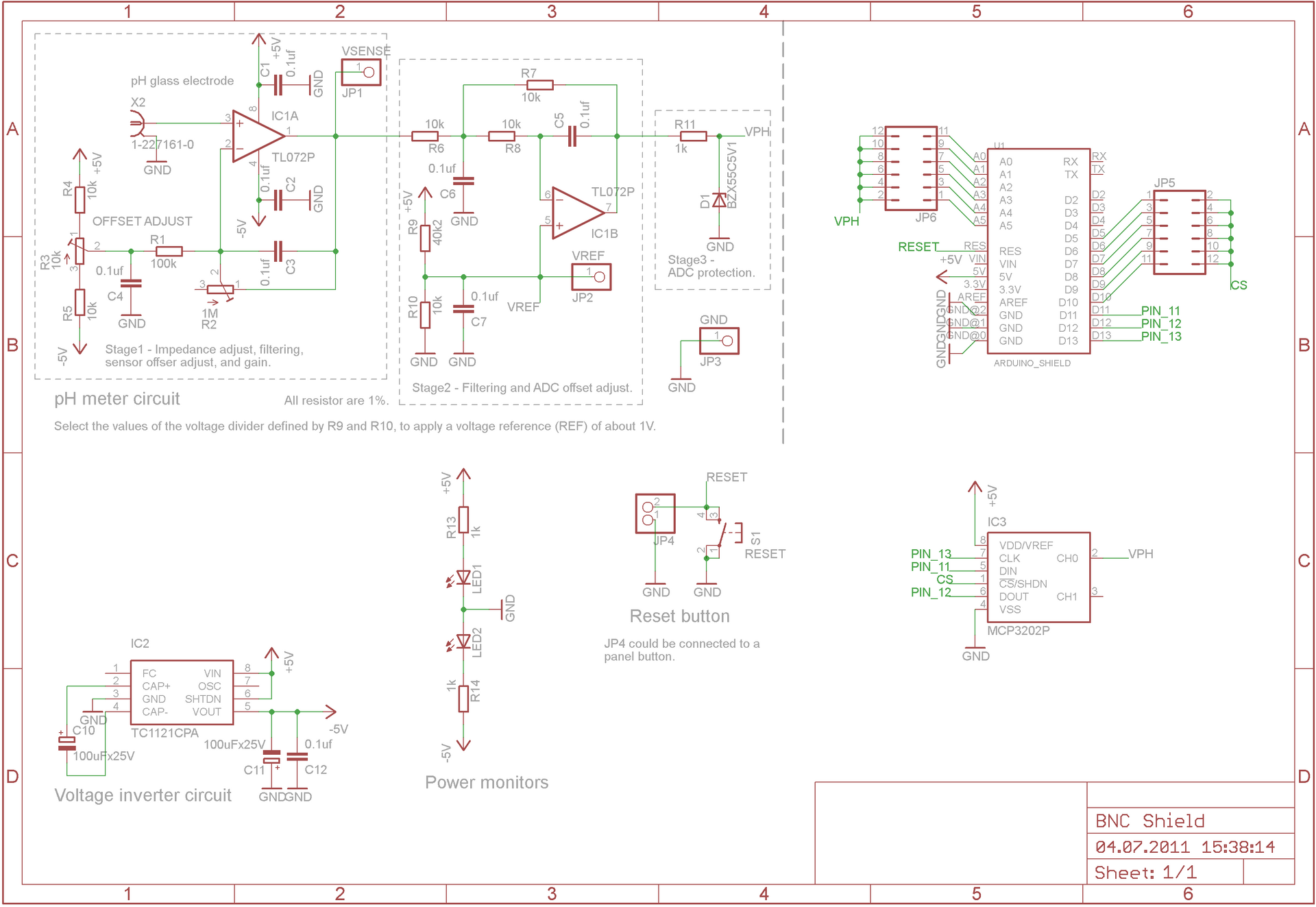

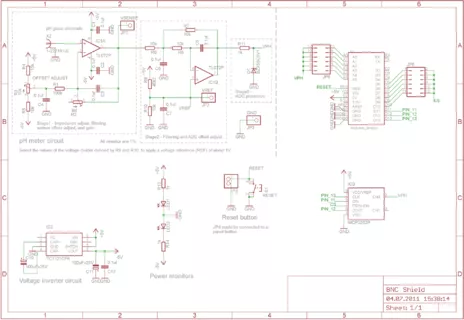

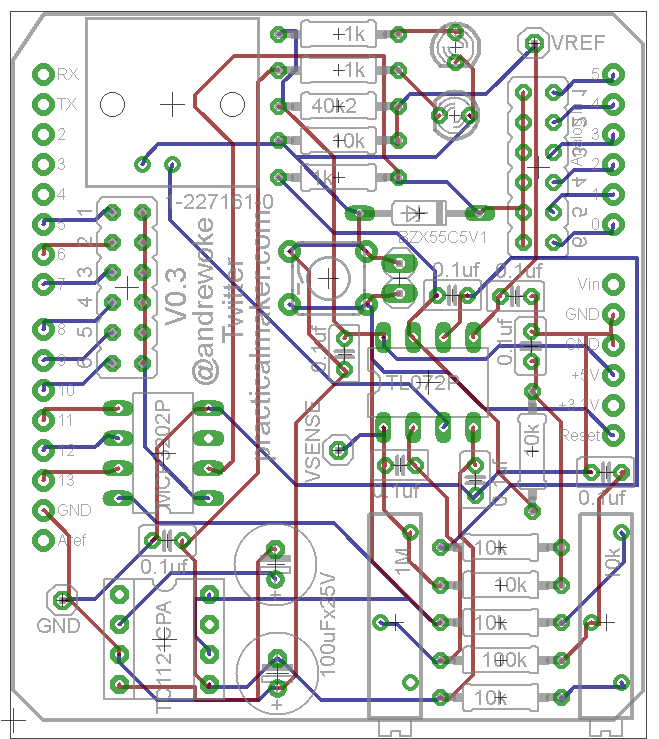

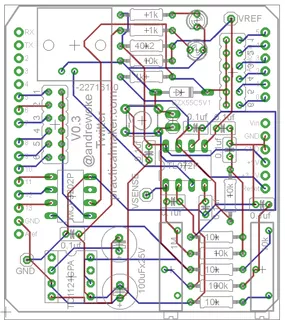

    @Kai:Ich nutze einen 2560. Das BNC Shield hat zwei Trimmpotis zum kalibrieren. Ich habe da schonmal eine Elektrode dran gehabt, aber irgendwie konnte ich die nicht sauber kalibrieren. Die Werte, die ich am ADC Eingang gelesen waren nicht stabil, wenn ich die Elektrode zwischen den beiden Kalibrierpufferlösungen gewechselt habe. Auf dem Shield sind Pins, die den Ausgang des OPAMPS freilegen. Da habe ich das Multimeter schon dran gehabt. Ich selbst bin nicht fit in der Schaltungsmaterie und konnte irgendwie nicht viel mit den Werten anfangen, da ich nicht weiß welchen genauen Sinn die zwei Potis haben. Vielleicht kannst Du mir da ja helfen. Ich hänge mal die Eagle Bilder an. Statt des TC1121CPA hab ich nen ICL7660 genommen, da der TC1121CPA hier nicht verfügbar ist.

    Gruß
    Timo

    hi Timo

    wennbeim adc die werte schwanken obwohl sie das nicht sollten dannstimmtetwas mit der eingangsbeschaltung kleiner tipp avcc mitnemnoise canceler beschalten (Datenblatt seite 284 +-) ein Tiefpass an denjeweiligen Kanälen sollte ebenfalls vorhanden sein (Kondensatoren und wiederstande kosten ja nichts :winking_face: zudem sollte hier die Referenzspannung sinnvoll gewählt werden. nochwas wichtiges Widerstände rauschen Halbleiter aber auch ;^)

    per software mitteln ist ebenfalls nicht verkehrt,...

    bei den potis naja kanns aufm tablet schlecht erkennen aber es sieht stark danach aus das der linke für den offset und der rechte fur den gain verantwortlich ist.

    zu den Werten vom adc das hängt von deiner referenzspannung ab falls du z.B. 1V referenzspannung bei 10 bit Quantisierung nimmst bekomst du1v/(2^10 bit) = 0.98mV pro bit

    Ich hoffe mal ich konnte dir weiterhelfen Gruß Kai
