40 Liter mit LED Beleuchtung (viele Bilder)

Hallo,

mein Name ist Timo, und nachdem ich jetzt schon längere Zeit mitlese wollte ich euch mein Nano Aquarium vorstellen.
Standzeit ist seit dem 22.10.2008.

Es handelt sich um einen Wave Cube mit 40 Liter, aber nicht mit den "üblichen" Solaris 18 Watt Röhren,
sondern mit einer passiv gekühlten Eigenbau LED Beleuchtung.

Besetzt ist das Aquarium mit ein paar Schnecken (Turbo und Nassarius Vibex) sowie Einsiedler (Clibanarius Tricolor).
Einer Grundel mit einem Randalli und noch eine Boxerkrabbe, die sich aber nur Nachts zeigt.

Die Technik ist sehr reduziert, ich habe eine Koralia Nano und eine Heizung.
Einmal die Woche mache ich einen Wasserwechsel (5 Liter).
Ansonsten nur Scheiben putzen.

Hier nun noch ein paar Bilder....

Mein erster "Bewohner"

Es wurde zwischendrin mal weiß und dann für mehrere Tage grün

Alles wieder sauber

Meine Bewohner

Blastomussa kurz nach dem einsetzen

und heute

eine Duncanopsammia axifugia kurz nach dem einsetzen

und heute

meine Röhrenwürmer

und mein Leuchtkeks

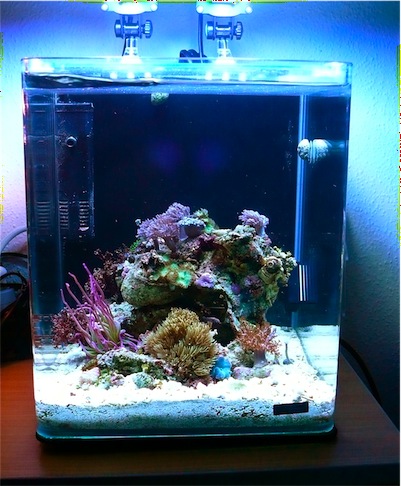

Gesamtaufnahmen:

und hier noch ein Video der Raubtierfütterung, zum anschauen auf das Bild klicken:

Das wars vorerst

Grüsse

Timo

Hallo Timo
find ich klasse!
So sollte ein Nano aussehen: Nur die nötigste Technik, dafür aber auch nur ein sparsamer, exklusiver Besatz.
Lars

Hi Edwood,
tolles Becken....
Bitte mache uns doch alle glücklich und setze mal eine Bauanleitung mit Materialliste und natürlich vieeeele Fotos vom Bau deiner LED Beleuchtug ins Forum.
Ich könnte mir vorstellen, dass interessiert hier doch recht viele.

Viele Grüße

Jürgen

Hallo,

erst mal danke für die Antworten und das Lob

Zu den LEDs und der Technik:
Ich setze 9 Cree Q5 in weiss und 9 Luxeon K2 in Royal blau ein.
Des weiteren habe ich noch eine HighPower UV LED installiert sowie eine grüne Luxeon K2.
Die beiden letzten kann man sich aber auf alle Fälle sparen, die grüne ist gar nicht angeschlossen und die UV geht im blau unter.

Auf allen LEDs sind NoName Linsen mit 30° Winkel befestigt.
Das ganze ist auf einem Strangkühlkörper von Farnell montiert.
Der Kühlkörper erreicht eine maximal Temperatur von 69° Celsius.

Die weissen und blauen LEDs hängen an getrennten KSQ welche an eine Gembird Silvershield USB Steckdose angeschlossen sind.

Billig ist anders, aber zum einen "bastel" ich gerne, zum anderen gab es zum Start des Beckens weder vernünftige Lampen noch Leuchtmittel für Nano Becken zu kaufen.

Einen Abschäumer habe ich nicht, die Heizung ist hinter dem Aufbau versteckt (das schwarze Kabel an der Rückwand),
im Sommer kommt sie vielleicht ganz raus, mal sehen was die Temperatur so macht.

Ich wollte so wenig Technik wie möglich einsetzen, und den Besatz entsprechend anpassen.
Bisher scheint diese Taktik aufzugehen.

Grüsse

Timo

Hi,

kann mich da nur anschliessen. Gut gefällt mir natürlich auch die LED Beleuchtung, klar Ist zwar keine sehr naturnahe Beleuchtung, ich finde sie aber sehr klarzeichnend in so einem kleinen Becken. Es kommt so viel besser zur Geltung. Daher

Hier mal zum Vergleich ein mit 2x 18 Watt Solaris Becken mit nur 20 ltr. Gut die Ausleuchtung ist etwas "runder" !!!

Gruss Alex

Hallo Jürgen,

da haben wir uns kurz überschnitten.
Ich trage das alles mal zusammen und setze hier mal ein was ich so habe.

@ Alex,

die "rundere" Ausleuchtung lässt sich recht gut mit entsprechenden Linsen vor den LEDs steuern.
Ich habe die Ausleuchtung bewusst so gewählt, da ich nicht den Raum sondern wirklich nur das Becken beleuchten wollte.
Über die Farbtemperatur lässt sich sicher streiten, was m.E. wirklich gut aussieht ist die reine Blauphase, das ist ein richtig dunkles sattes Blau (465nm Wellenlänge).
Allerdings habe ich noch keine Möglichkeit gefunden das zu fotografieren, da macht meine Kamera nicht mehr mit...

Grüsse

Timo

Hi,
jaa die Cree Q5 !!! Gute Wahl !!! Hast Du handverlötet ???

Alex

Als Stern gekauft, und die Sterne verlötet...

wie gesagt ich glaube ich habe das ein oder andere Bild gemacht, werde es mal raussuchen.

Grüsse

Timo

Hi Timo,

Zitat

Allerdings habe ich noch keine Möglichkeit gefunden das zu fotografieren, da macht meine Kamera nicht mehr mit...

Mit nem Stativ o.ä., Strömung aus, manueller Weissabgleich, Blende geschätzt 8 wegen der Tiefenschärfe und ner Belichtungszeit nach Try and Error Prinzip, lässt sich alles fotografieren.
Wichtig ist der manuelle Weissabgleich. Falls deine Knipse einen halbautomatischen Modus hat, würde ich die Automatik auf Zeit stellen und manuell die Blende. Bietet das Teil einen vollen manuellen Modus an, ist es noch besser. Die Vollautomatikprogramme taugen dafür nicht.

Gruss
Mario

Hallo Mario,

das habe ich, soweit meine kleine Fuji es zulässt schon getestet.
Auf was soll ich einen Weißabgleich machen, es ist ja nichts mehr weiß
So wie ich die Bilder beurteile glaube ich eher das ich mich gaaaaaanz hart am Farbraum der Kamera bewege.
Das blau hauts weg in alle möglichen Farben bis hin zum violett, und die "neon" Farben von Pilz und Krusten sehen maximal seltsam aus, haben aber nichts mit der Wirklichkeit zu tun.

Da ich aber Zugriff auf verschiedene DSLR habe, werde ich mich demnächst mal tiefer mit der Materie beschäftigen

Ergebnisse gibt es dann hier

Grüsse

Timo

Hi Timo

Zitat

Auf was soll ich einen Weißabgleich machen, es ist ja nichts mehr weiß

Eben drum musst Du ja der Kamera "zeigen", was weiss ist. Dein Sand ist weiss, auch wenn er blau leuchtet - er ist weiss! Die Kamera kann ja nicht wissen, dass Du Blaulicht anhast. Je nach Kamera ist das unterschiedlich zu handhaben. Meist Kameramenü -> Weissabgleichmodus auswählen, auf ne "weisse" Stelle drauf halten und abdrücken. Anschliessend den Abgleich auf manuell schalten und munter drauf los fotografieren.
DSLR's von Canon nutzen ein geschossenes Bild um den Abgleich zu machen. Also den Sand knipsen und mit dem Bild, der Kamera vorgauckeln, es wäre weiss. Im übrigen lohnt es bei DLSR's die Bilder im RAW-Modus aufzunehmen. Dadurch hast Du unkomprimierte Rohdaten des Foto's, mit denen man alles nachjustieren kann.
Bei blaulastigem Tageslicht hat man gute Erfolge mit einer orangen Folie als Filter vor dem Objektiv.

Ansonsten schönes Nano.

Gruss
Mario

Hallo Edwood,
auch wenn ich jetzt vielleicht nerve..
Ich bin nicht wirklich der Elektroniker..und aus diesem Grund würde ich mich freuen, wenn du mal genau erklären kannst, wie das alles verschaltet ist. Welche KSK hast du verwendet usw.usw.
Kann man 9 Leds an eine KSK anschließen ??

Ich habe mal geschaut die Q5 kosten wohl so um 6€ das Stück Welche Luxeon K2 ( wie viel Watt )
hast du verwendet.Mit welchem Netzteil betreibst du die Beleuchtung ??

Sorry aber ich finde diese lampe einfach nur schönn und würde mich da auch mal ranwagen..

Viele grüße

Jürgen

Hallo,

hier nervt doch niemand, ein Forum ist doch für den Erfahrungsaustausch da.
Ich komme momentan nicht dazu die Lampe zu fotografieren , habe aber hier erst einmal noch ein oder zwei ältere bzw. unscharfe Aufnahmen:

Der hintere Teil der Lampe ist mittlerweile auch mit Holz verschlossen, und die Lampe geputzt

im Bau:

ACHTUNG KORREKTUR, Ich setze nur 8 WEIßE und 8 BLAUE ein

Verwendet habe ich folgende weiße LEDs (8 Stück):

Cree Q5

die blauen (8 Stück):

Luxeon K2

die UV und die grüne verlinke ich jetzt nicht, da sie nur eine untergeordnete Rolle spielen..

Netzteile:

5-8 LEDs

Kühlkörper:

Farnell

Die LED Sterne sind mit Wärmeleitkleber auf den Kühlkörper geklebt (würde ich nicht mehr machen, lieber schrauben)

Ich habe in dem Bild oben mal die Anordnung der LEDs angezeichnet, es sind demnach immer 8 Stück in Reihe geschaltet, einmal für weiß und einmal für blau.

Die Linsen habe ich irgendwo aus Japan, ich weiss nicht mehr bei welchem Händler ich die bestellt hatte.
Ich würde sie heute auch nicht mehr kaufen, die hatte ich nur so mitbestellt weil ich dort etwas anderes gekauft habe.
Passgenauigkeit ist grauenvoll ....

Das "Gehäuse" besteht aus zwei Alu Platten und ein wenig Holz, die Halterung sind zwei Alu Vierkantrohre.

Wenn noch Fragen sind immer raus damit.

Grüsse

Timo

Hi,

wie hast Du den Anschluss an die Steckdosenleiste gemacht ? Ich meine bei zwei getrennten Ksq Benutzt Du die Zeitschaltuhren Funktion der Gembird ? Etwa noch getrennt angesteuert über nen Mac ??? Das wäre nämlich sehr cool

Alex

Hallo,

ich habe wie gesagt jeweils 8 der Dioden in Reihe an die Konstantstromquellen angeschlossen,
die UV an eine eigene KSQ, die grüne wollte ich die Tage auch mal an eine KSQ anschließen.
Wie ihr auf dem Bild sehen könnt verwende ich dafür ein Steuerkabel mit 10 Adern,
somit konnte ich auch gleich noch das Mondlicht mit einbauen

Jede dieser Konstantstromquellen hat einen eigenen 220 V Eingang welcher an je einen Ausgang an die Gembird angeschlossen ist, das Mondlicht brennt 24h.

Die Gembird habe ich einmalig programmiert (mit einem Mac, allerdings via Parallels und WIN XP).
Es soll wohl auch einen Mac Treiber geben, ich konnte den aber nicht finden.

Grüsse

Timo
