Hi zusammen,

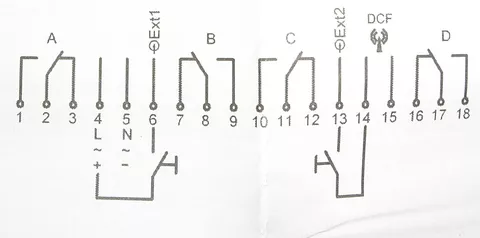

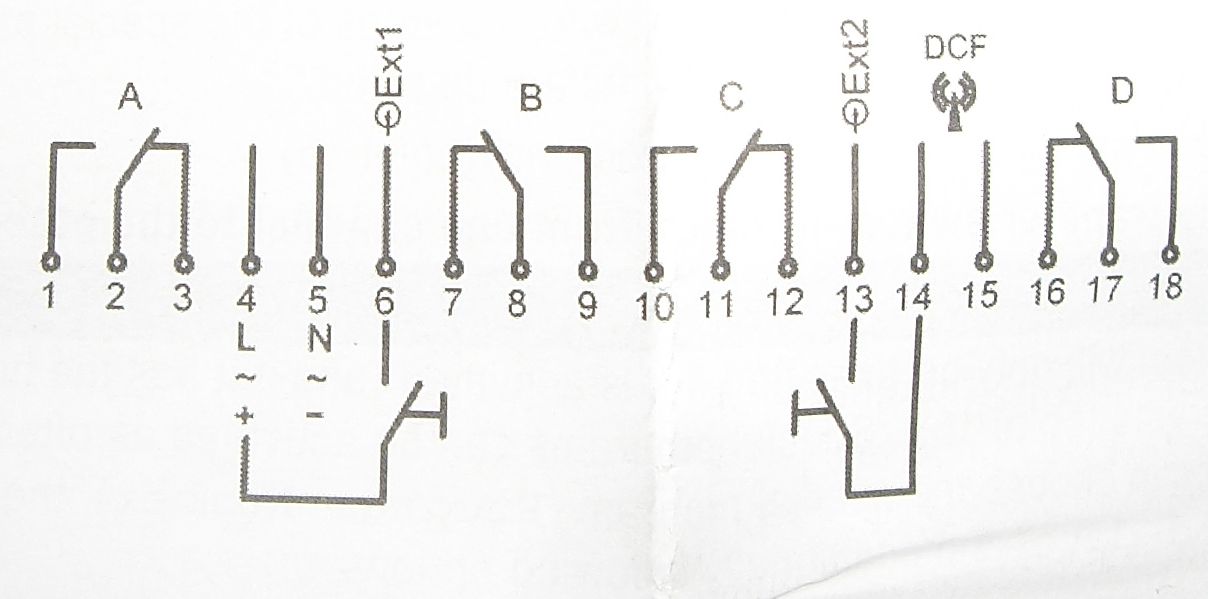

ich habe mir eine 4-Kanal Schaltuhr zugelegt und möchte diese installieren. Ich habe mir auch schon Gedanken zum Verdrahtunmgsplan gemacht. Da ich nix falsch machen will, möchte ich euch auch nochmal um Rat fragen. Ich möchte an die Kanäle A-D div. Pumpen etc. anschließen. Den L würde ich an die Klemmen 2,4,8,11 und 17 anschließen, den N (mit Pumpe) an 1,5,9, 10 und 18. Ich hoffe ich liege da richtig?
Gruss Marcus
Moin,
also wenn Du das so baust, und dann einen Kanal einschaltest, stehst Du im dunkeln!
Der "N" darf nur an der Stromversorgung der Uhr angeschlossen sein, also die 5.
Die 4 Kanäle schalten über die Kontakte 1,9,10 und 18 jeweils L durch, z.B. an eine dahinter zu installierende Steckdose! Und erst an der Steckdose wird wieder der N angeschlossen.
gruß
Hallo Markus
Also wenn ich davon ausgehe, dass wie überall solche Schemata auch dieses stromlos und AUS gezeichnet ist, dann musst du die Phase jeweils über 2-1, 8-9, 11-10, 17-18 führen. Den Nullleiter, wie schon geschrieben an der Schaltuhr vorbei direkt zur Pumpe, Steckdose oder was immer du schalten willst. Schaltleistung der Kontakte beachten! Nullleiter/Erde und Phase müssen jeweils von der gleichen Speisung (Sicherung/FI) kommen sonst gibts Probleme mit dem FI.
Ok,
vielen Dank, dann werd ich das so machen.
Falls ihr länger nix von mir hier im Forum hört, dann hab ich mich wohl verklemmt.
Gruss Marcus
