Rohrdurchmesser f. Steigrohr

Mike

HI,

Ich habe da mal eine kleine Frage, bezüglich des besseren Rohrdurchmessers für ein Steigrohr...

Also folgendes ist zZ fix:
Als Förderpumpen kommen 2 OR3500 in Serie geschalten zu werke, da ich diese auch bisher verwendet habe, und zufrieden damit bin...

Bisher habe ich ein 25er Rohr als Steigleitung verwendet. Durch meine neue Beckenkonstruktion steht mir aber nun auch ein 32er Rohr zur Verfügung, und ich wollte mich mal schlau machen, was denn strömungstechnisch besser ist.

Gibt ein Rohr von 32mm mehr, weniger oder den gleichen Strömungs-Widerstand an die Pumpe wie ein 25er Rohr?? Verbaut sind 3 90° Bögen, in beiden Rohren...

Thx 4 Info,
Mike

WispyQueen4262

Hallo Mike,

wenn man davon ausgeht, daß bei 2 in Reihe geschalteten Pumpen der Durchfluss gleich bleibt, und die Förderhöhe steigt, dann sind die Druckverluste bei einer Leitungslänge von 3 m und 3500l/h:
32er = 0.034 Bar
25er = 0.011 Bar
die 3 Bögen ändern das nicht wesentlich.

Zitat

Wirtschaftliche Rohrnennweite für eine Fördermenge
von 3.5 m³/h:
Niedrige Viskosität (ca.10^-6 m²/s)
Optimaler Rohrdurchmesser ca.: 28 mm
Möglicher Rohrdurchmesser: DN 25 ==> Geschwindigkeit 1,98 m/s
Möglicher Rohrdurchmesser: DN 32 ==> Geschwindigkeit 1,21 m/s

Beide Leitungen sind o.k., die 32er ist natürlich besser.

Konrad

Mike

Häää???

Jetzt kenn ich mich nicht aus...

32er Rohr hat den dreifachen Druckverlust und ist trotzdem besser ??
Bitte etwas mehr Info wenns geht...

thx Mike

MuteMountain3036

Hi,

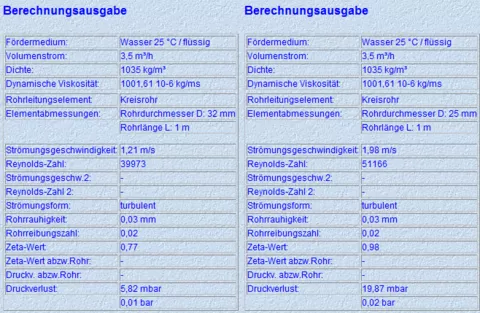

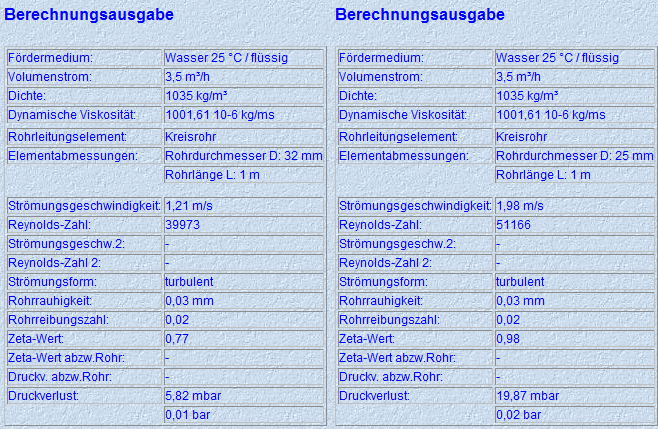

im Netz gibt es einen Online-Rechner. Der hat folgende Ergebnisse ausgespuckt:

WispyQueen4262

Hallo Thomas,
cool .. der Link,
habe ich nicht gekannt .. ich habe davon das "richtige" Programm ...
da kommt dann auch das gleiche Ergebniss raus ...

Aber Vorsicht ... die Stahl-Leute renden von DN 25 ( 25 mm Innendurchmesser)
Die Kunststoff-Leute reden von d 25( = Außendurchmesser )
also hat ein PVC-U Rohr d25 bei ( PN10 1.5 mm Wandstärke ) einen Nenn-Innendurchmesser von 22 mm ...

Das ist alles mögliche Unsinnige genormt, aber dass Kunststoff und Stahl vergleichbare Rohrdimensionen haben .. Fehlanzeige ..

Konrad
