Konzept für mein Dennerle Nano-Riff

Ich habe ja im Moment ein neues Nano-Riff im Aufbau. Zum Thread geht hier lang.

Aber momentan kreisen meine Gedanken größten Teils um das gesamte Hobby. Nun bin ich jemand
der gerne herumdoktert und auch bastelt, auch wenn ich alles andere als ein begnadeter Heimwerker bin,
und so kam ich auf die Idee doch eine LED-Beleuchtung für das Nano zu entwickeln, aber da ich kein Freund
von herumhängenden Kabeln bin, und darüber hinaus auch kein Provisorium über dem Becken baumeln lassen
will, habe ich das Konzept ein wenig weiter gesponnen.

Momentan bin ich noch in der Konzeptphase, und bei der Ideenfindung, und so habe ich eine Lampenhalterung
oder viel mehr einen ersten Entwurf für einen Nano-Stellplatz entworfen und ein paar erste Visualisierungen gemacht.

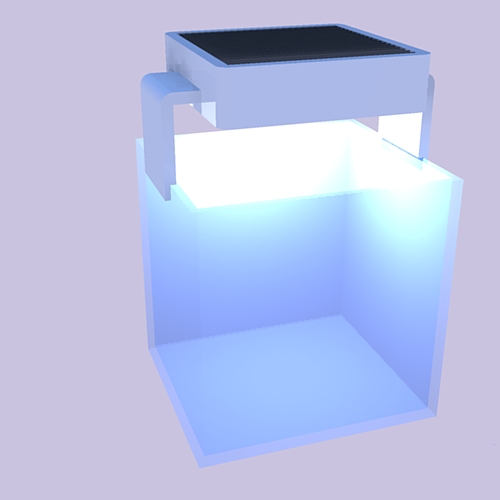

Hier die Bilder. Nicht der Weisheit letzter Schluss, aber gefällt mir soweit schon ganz gut. Das geriffelte ind der Mitte ist
der LED-Kühlkörper. Eine aktive Kühlung wird dann über Low-Noise-PC-Kühler geschehen.

Geplante ist eigentlich folgendes:

3 x 3 HighPower LED Reihen, jeweils, die mit je einer PWM-fähigen Konstantstrom-Quelle angetrieben werden.
Welche LED's hier zum Einsatz kommen, weiß ich noch nicht, so weit bin ich nicht. Der Plan sind jeweils 3W Leds.

Die Reihen sollen jeweils wie schon gesagt per PWM dimmbar sein. Die Steuerung werde ich wahrscheinlich mittels
eines Arduino-Boards vornehmen.

Der Entwurf sieht oben rechts und links der LED-Unterbringung noch zwei Ablagen vor, unter denen dann noch Führungsschienen
angebracht sind,sodass ich im Bedarfsfall noch etwas anhängen kann. Bspw. Ne Webcam oder sonstiges.

Über das Arduino werde ich noch eine Relaisplatine ansteuern, die dann ein kleine Stream Pumpe pulsartig antreibt, und
eine Gegenströmung zum HangOn-Filter verursacht. Ob ich so zu einer gewünschten Wechselströmung komme, bleibt
abzuwarten.

Hinter dem Becken habe ich im Entwurf noch Platz für den HangOn, sowie darunter für einen kleinen Frischwassertank gelassen.
Eine ebenfalls per Relais gesteuerte Dosierpumpe wird dann die Nachfüllanlage darstellen.

Das ganze Projekt ist noch im Bereich des nicht wirklich realistischen, da ich im Moment nicht so viel Zeit habe, um den
Prototypen des Gehäuses zu bauen, und Schaltung, sowie LED zu entwerfen, aber ich denke es wäre ein schönes Langfristprojekt.

Fürs Erste würde mich natürlich interessieren, was ihr von dem Entwurf haltet. Ach ja, der Lampenkopf soll natürlich
um die Z-Achse drehbar sein, oder komplett abnehmbar, um vernünftig am Becken hantieren zu können. Wo die Lagerung geschieht weiß ich noch nicht, deswegen noch nicht illustriert.

Grüße Rouven

Moin,

Sieht doch gut aus.
Folgende Anmerkung:
- Ne Stream via Relais zu Pulsen, hast Du das schonmal probiert? Ich würde vermuten,das das nicht nur tierisch klackert sondern auch nur begrenzt gut für die Lebensdauer von dem Teil ist.

- Aktivkühlung für 9 Leds davon kann man bei nem entsprechenden Kühlkörper bestimmt absehen.

- Hast Du dir schon Gedanken über Material und Fertigung des Lamp "Housings gemacht"?. Acryl, Metall?

Ich hab sowas ähnliches auch schonmal geplant. Scheitert im Moment daran, das ich niemand finde der mir Acryl fräsen kann (2 Firmen angefragt bisher keine Antwort) und das ich einfach zu viele Hobbies und zu wenig zeit hab.

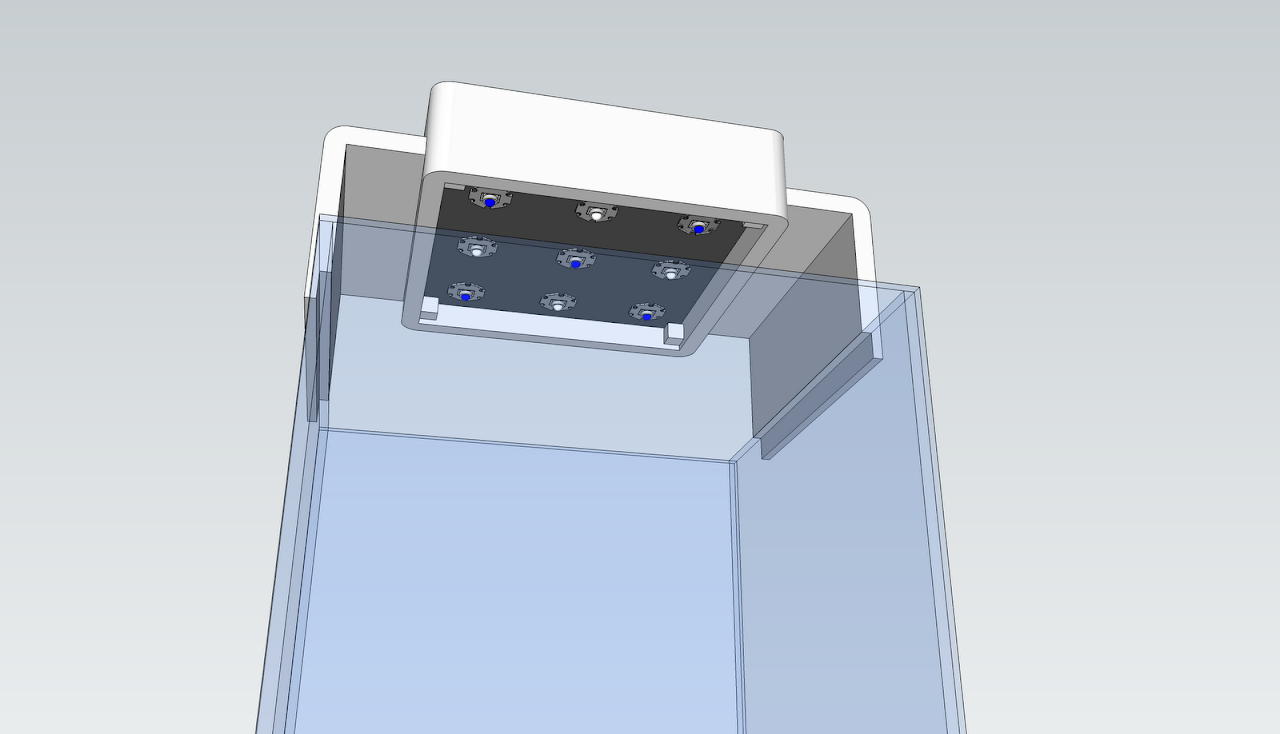

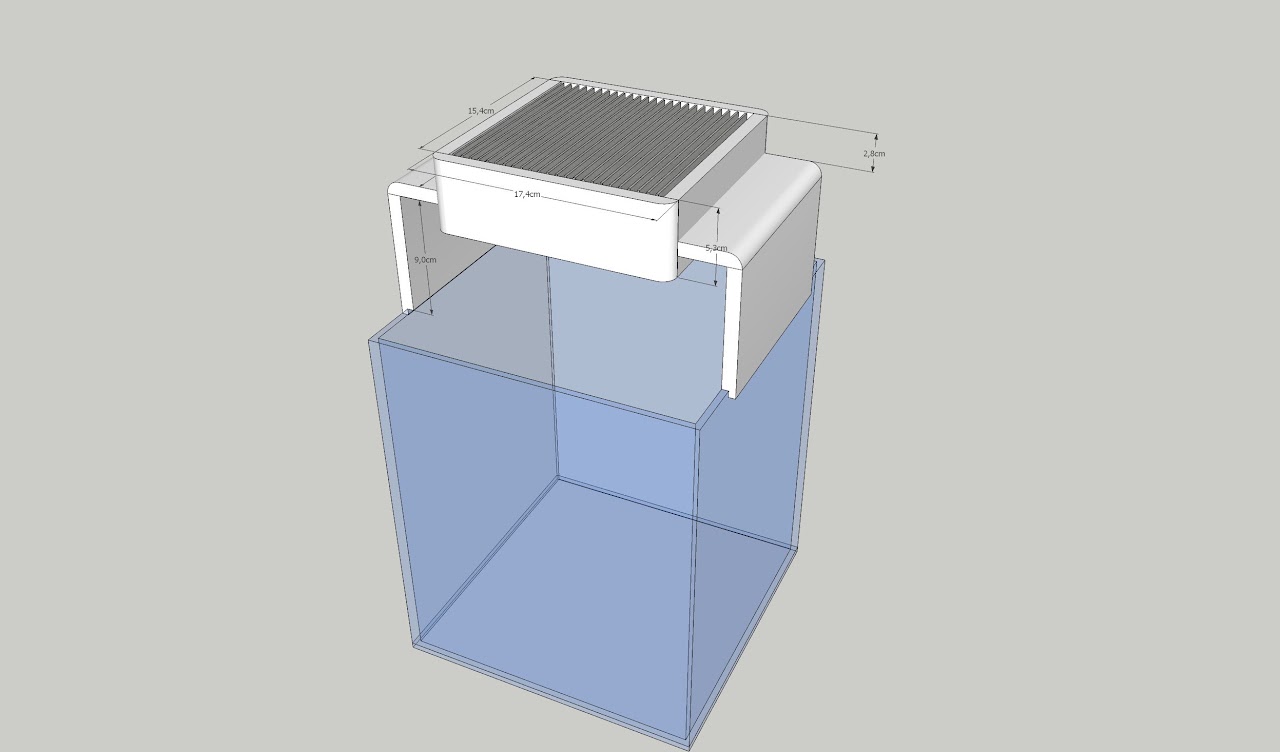

Ich häng mal ein paar Bildern von meinen Überlegungen an dann können wiir Ideen austauschen und bissel Philosophieren:

Ich hab in den späteren Versionen die Beine über die volle länge geplant aber nicht neu gerändert.

Dimmen wollte ich ebenfalls mit nem Arduino halt blau und weiss jeweils getrennt. Ob über Puls oder ne externe Spannung hängt von den KSQ's ab fuer die ich mich entscheide.

So los geht die Spinnerei,

Nikolas

Hello,

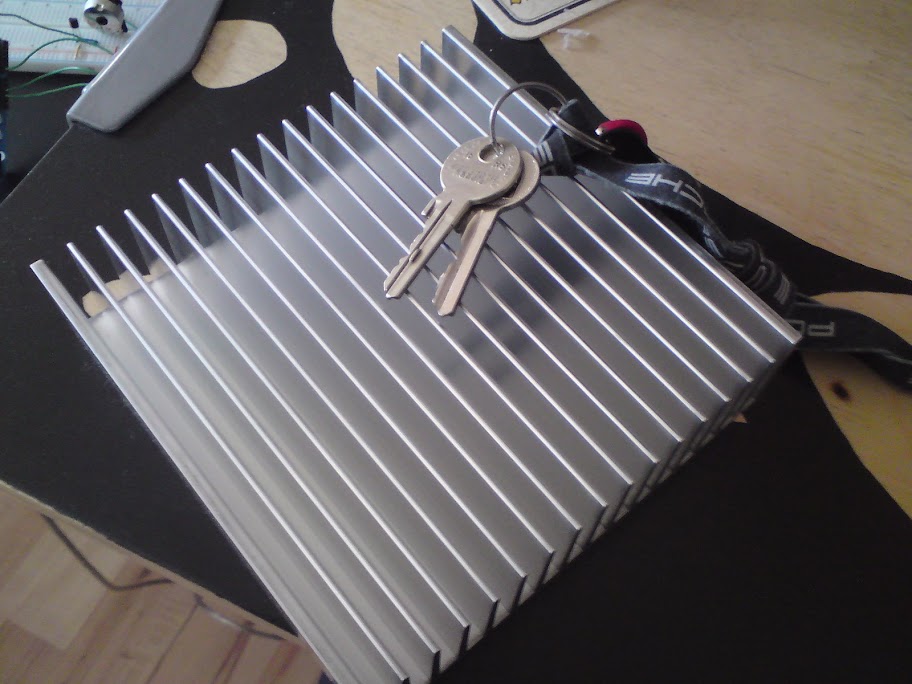

Arduino nebst display und Kühlkörper sind auf schon vorhanden und mehr oder weniger getestet:

Sorry fuer doppel Post konnte leider nicht alle Bilder anhängen,

Gruss,
Nikolas

Hi Nikolas,

Deinen Entwurf finde ich echt chic. Hat was einfach schnörkeloses, aber wirkt dadurch sehr elegant.
Gefällt mir fast besser als meiner

Das LCD Panel nebst dem Spruch annektiere ich schon mal ::prust / Da trink ich heute Abend eins drauf

- Was die Stream angeht, so habe ich auch schon Bedenken, eine Alternative Überlegung war
eine Vortech MP nachzbauen, Antrieb ausserhalb des Beckens und nur das Drehrad im Becken,
aber das is irgendwie zu viel Improvisation für meinen Geschmack. Ich habe nicht den Marktüberblick,
vielleicht gibts ja irgendwo ne günstige Nano-Pumpe, die mit ner Kleinspannung zu betreiben is, die
das auf Dauer mitmacht. Das Thema Strömung ist eigentlich ohnehin ein nachgelagerter Gedanken,
der nur irgendwann sein muss, da ich mit ner Resun Wave Maker 15000 und ner gegeläufigen schwächeren
Tunze sehr gute Erfahrungen gemacht habe.

- Material: Gedanken habe ich mir natürlich gemacht ja, aber zu einem Schluss bin ich ob mangelnder
Erfahrung, was das Thema anbelangt noch nicht gekommen. Mein erster Gedanke war einen MDF-Holz-
Aufbau zu machen, die Lücken zu verkitten plan zu schleifen und dann zu lackieren.

Zweite Überlegung war Aluminium, aber hier habe ich selbst natürlich null Bearbeitungsmöglichkeiten.
(Nein er hat weder Drehbank noch CNC-Frässe daheim). Des Weiteren denke ich wird das mit Alu und
dem Lackieren nicht ganz so einfach.

Dritte Option ist natürlich wie du es vorhast Acryl, aber auch hier ist eine eigene Bearbeitung nicht das
Wahre.

Vierte Option, ich arbeite in der Gummiindustrie und eines unserer Partnerunternehmen stellt Kunststoff-
Gusserzeugnisse her. Farblich ist da nahezu alles drin, und auch Hartplastik, dass einem massiven Acryl
sehr nahe kommen dürfte. Hätte den Vorteil, dass man ein nahtloses Gehäuse hätte. Aber leider gibts
auch einen riesen Nachteil. Es wäre eine passende Gussform von Nöten. Und wenn ich zu nem
Formenbauer marschiere und ihm meinen Entwurf mit den Worten "Hey giess mir das mal schnell für nen
Hunni", dann kippt der tot um, oder er lacht mich aus.

- Thema Kühlung: Ja ich denke bei nem ausreichend großen Kühlkörper gehts auch ohne, aber mal sehen

Was deine Anfragen betrifft, da musst du dahinter bleiben. Öfters mal nachtelefonieren. Die meisten
Unternehmen sind nicht sonderlich scharf auf kleine Aufträge, denen muss man aufn Keks gehen

So muss leider weiterarbeiten, würde mich aber echt freuen, wenn wir da evtl. zusammen weiterkommen
könnten. Werd den Fred hier auf dem laufenden halten.

Tschau

Grüße Rouven

Habe gerade dass hier gefunden, mir sei verziehen, dass ich hier nen Link eines Shops verlinke,
aber ich finde dass auf der Herstellerseite nicht.

Hydor Korallia Nano 12V , is steuerbar per Controller. Müsste man sich mal näher ansehen.

Link

Grüße Rouven

Hallo Rouven,

das macht doch auf den ersten Blick einen feinen Eindruck. Form und Idee gefallen mir, wenn das ganze dann aus wertigen Materialien gemacht wird könnt ich mir durchaus vorstellen mir das ins Wohnzimmer zu stellen.

Juchu, schon der erste Kunde

Naja mal sehen, wie wertig ich das hin bekomme. Werde da auch
die Hilfe von Freunden brauchen. Aber wenn ich mal ne Kleinserie baue, is ein Exemplar für dich reserviert.

Moin,

Zitat

Original von RouvenMarkovic
Deinen Entwurf finde ich echt chic. Hat was einfach schnörkeloses, aber wirkt dadurch sehr elegant.
Gefällt mir fast besser als meiner

Mja, ich glaub fast das ist ewas over the top fuer nen 20L becken, da hätte man das ganze wahrscheinlich auch mit 5 Leds auf nem schlanken Kühlkörper lösen können...aber herrjeh viel hilft viel ;).

Zitat

Original von RouvenMarkovic
Das LCD Panel nebst dem Spruch annektiere ich schon mal ::prust / Da trink ich heute Abend eins drauf

Hehe Prost Man dürfte mich nicht als ersten Menschen auf den Mars schicken und dann von mir verlangen was möglichst geistreiches zu sagen ;).

Zitat

Original von RouvenMarkovic
- Was die Stream angeht, so habe ich auch schon Bedenken, eine Alternative Überlegung war
eine Vortech MP nachzbauen, Antrieb ausserhalb des Beckens und nur das Drehrad im Becken,
aber das is irgendwie zu viel Improvisation für meinen Geschmack. Ich habe nicht den Marktüberblick,
vielleicht gibts ja irgendwo ne günstige Nano-Pumpe, die mit ner Kleinspannung zu betreiben is, die
das auf Dauer mitmacht. Das Thema Strömung ist eigentlich ohnehin ein nachgelagerter Gedanken,
der nur irgendwann sein muss, da ich mit ner Resun Wave Maker 15000 und ner gegeläufigen schwächeren
Tunze sehr gute Erfahrungen gemacht habe.

Alles anzeigen

Hmm also im Nanobereich ist das bissel mager, da gibts halt die Hydor u.A. auch als 12V Ausführung und halt noch die Resun Streams.
Wobei ich bei so kleinen Becken eher dazu tendiere die Strömung komplett mit nem Hangon zu erzeugen und nicht noch zusätzlich ne Pumpe ins Becken zu packen. Platz ist ja eh schon dünn. Mach ich bei dem 20L auch und das funktioniert wunderbar.

Zitat

Original von RouvenMarkovic
- Material: Gedanken habe ich mir natürlich gemacht ja, aber zu einem Schluss bin ich ob mangelnder
Erfahrung, was das Thema anbelangt noch nicht gekommen. Mein erster Gedanke war einen MDF-Holz-
Aufbau zu machen, die Lücken zu verkitten plan zu schleifen und dann zu lackieren.

MDF hab ich auch drüber nachgedacht. War mir aber dann zu aktig mit Lackieren und so

Zitat

Original von RouvenMarkovic
Zweite Überlegung war Aluminium, aber hier habe ich selbst natürlich null Bearbeitungsmöglichkeiten.
(Nein er hat weder Drehbank noch CNC-Frässe daheim). Des Weiteren denke ich wird das mit Alu und
dem Lackieren nicht ganz so einfach.

Mhhh Alu hab ich auch schon überlegt. Ich hab aber von Metalverarbeitung soviel Ahnung, wie Fische von Fahrradfahren, vom Werkzeug mal ganz zu schweigen. Ausserdem muss man das sicher speziel behandeln, damit's Meerwasser fest wird. Im Moment halte ich Acryl für die gangbarste Variante.

Zitat

Original von RouvenMarkovic
Was deine Anfragen betrifft, da musst du dahinter bleiben. Öfters mal nachtelefonieren. Die meisten
Unternehmen sind nicht sonderlich scharf auf kleine Aufträge, denen muss man aufn Keks gehen

Scheinbar... ich hab auch fahrlässigerweise per email angefragt. Das war natuerlich ein bischen viel verlangt. Ich werd dann mal meine Teile Skizzen ausdrucken und rüberfaxen ;).

So far,
Nikolas

Bin ja kaufmännischer Angestellter, von daher weiß ich wie die Jungs ticken. Wenn man keinen Ansprechpartner hat
bleibts halt im Zweifel mal liegen, da sich keiner verantwortlich fühlt. Naja vielleicht ham die im Moment auch einfach
viel zu tun. Aber telefonisch nachhaken und Namen notieren, dann kannst du dich immer an den gleichen Ansprechpartner
wenden.

Ich denke bei mir wird das erst einmal MDF Holz, dass kann ich bearbeiten. Mein Vater hat so ziemlich alles an
Heimwerker-Maschinerie daheim, was man sich vorstellen kann. Meine Bedenken sind nur die Rundungen und die
zwei dicken Streben hinten. Bei den Streben muss ich wohl zwei Platten verleimen und dübeln, damit die so dick werden.

Nun ja, ich hab das ganze ja wenigstens Maßstabsgetreu in Google-Sketchup gemacht, von da kann ichs ja in en CAD-Prog
überführen und dann wenigstens Schablonen ausdrucken. Wobei die Rundungen echt schwierig werden. Vielleicht kann mir
dass ja aber ein Baumarkt so zurecht sägen, fragen kost ja nix. Vielleicht geh ich auch einfach mal nen Schreiner in der Nähe
an, ob der die Einzelteile zu nem vernünftigen Preis fertigen würde.

Hat da von euch wer Erfahrungen oder evtl. sogar Alternativorschläge ?

Da ich die Stromversorgung gerne unsichtbar lösen würde, muss ich die Stützstreben hinten jeweils zweiteilig
fertigen um einen Kabelkanal zu schaffen.

@Nikolas
Ja mit der Stream haste schon recht in so nem kleinen Becken, nur so ein leichtes Wogen der Korallen ist aber wirklich schön.
Hast du eigentlich schon passende LEDs und KSQ's gesichtet. Ich will halt kein gelblastiges Spektrum und viele der Cree und Luxeon LEDS bewegen sich um die 6.500K, da kann ich auf Grund mangelnder Erfahrung nicht sagen, wie die über Meerwasser
wirken.

KSQ's wollte ich eigentlich die [URL=http://www.led-tech.de/de/LED-Control…52_118_119.html]BUCK KSQ[/URL] nehmen, da PWM fähig und der Arduino
dass ja ohne weiteres direkt auf den Ausgängen kann.

So bis denne

Rouven

Moin,

mja, ich kann mir das schon vorstellen. Ich werd denne mal ein bischen auf den Kecks gehen.

MDF Rundungen: Kriegste das nicht mit ner Oberfräse und nem Viertelstabfräskopf oder nem
Abrundfräser mit grossem Radius hin?
Ansonsten gibt es noch dieses Form MDF, da ist dann aber ordentlich Spachteln und schleifen angesagt.

Ströhmung: wie gesagt Ich macht das bei den kleinen Becken mit Hangons, das reicht meines Erachtens.

LEDs: 50/50 - Weiss/royal blue Cree XRE 7090 ist offenbar ne gute Kombination.... Zumindest was man so liesst.
In D-Land wird ja nicht wirklich viel damit gemacht, deshalb liess doch mal hier:

http://www.nano-reef.com/forums/index.php?showtopic=186982
http://www.nano-reef.com/forums/index.php?showtopic=200335

Dort finden sich auch recht gute DIY Inspirationen.

Überhaupt bietet es sich an Leds und Treiber in USA zu bestellen.
Selbst wenn 19% Einfuhrumsatzsteuer,
Zoll und Shipping drauf kommen liegt man da wirklich bei/unter deutschen Preisen -
bei erheblich grösserer Auswahl.

KSQ, bin ich mir noch nicht ganz sicher. Bei nem "all in one Gerät" fände ich folgendes ganz charmant:
- RCD-24-0.xx

- http://pcb-components.de/index.php?page…chk=1&Itemid=64

- Selbstbau z.B. ZXLD1366 vorrausgesetzt man findet jemand der einem nen PCB layout bastelt.

- Ansonsten kann man bei 9 LED's auch überlegen ob man nen einfachen linearen Treiber baut.
Wenn man jeweils 5/4 Leds betreibt und mit der Input Spannung ziemlich nah an Effektiv + Drop
Spannung kommt (passendes Netzteil), geht da ja nicht sooo viel Flötten.

- In "over the Teich" sehr beliebt sind die Dinger:
http://www.ledsupply.com/buckpuck.php sind je nach model anolog oder pwm dimmbar.

So weiter arbeiten,
Nikolas

Besten Dank für die Links, da hab ich ja heute Abend Lesestoff.

Cheerio
