LOW-COST Technikschacht mit St.Pu. Oberflächenab.saug., Kammer für Filter, Abschäumer, alles in eins

Huhu !

Ich habe was gebastelt, welches eine Strömungspumpe (Eheim 1200) enthält. Überlaufkamm, Möglichkeit der Einbringung von Filtermaterialien (kommt noch ein Gitter nach dem Filterschwamm), Platz für Abschäumer, Split-Strömumg (2-fach) 200x135x60 mm (H,B,T)

Weiterhin vibrationsfreie Aufhängung von verschiedenen Pumpen, usw.

Was meint ihr zu dieser Bastellei?! Für Anregungungen währe ich euch dankbar!

Falls ihr Interesse oder Anregungen haben wollt, mache ich gern Schritt-für-Schritt -Bilder rein.

LG STEFFEN

Hallo Steffen

LOW COST hört sich schon super an

Das sieht gut aus. Ich denke schon länger über ähnliche Konstruktionen nach. Schritt für Schritt Bilder interessieren mich. Material ist schwarzes PVC, Plexi?
Je detaillierter die Beschreibung desto besser. Da steckt viel Potenzial drin in dem Selbstbau von solchen Sachen. Kennst du die Ami Seite nano-reef? All in one tanks?

Gruß Felix

Nagut, dann fange ich mal an:

Materialien:

- PVC-Platte (meine ist eine Abdeckung eines alten Juwel-Aquas gewesen) Kosten 0€
- Eheim Strömungspumpe (oder andere) , Kosten 0 € (hatte ich eh da)
- Sekundenkleber auf Acrylacetat-Basis, 5ml , Kosten: 0.99 € bei Lidl
- paar alte Gummisaugnäpfe (hat bestimmt jeder irgendwo rumliegen) Kosten: 0, Altenative: Aufhängung basteln

benötigtes Werkzeug:

Schleifpapier (zum aufrauhen der Klebeflächen, Entgraden)
Dremel (o.ä.) mit 3mm-Bohrer u.Fräser (zum Herstellen des Kammes, alternativ einen kaufen und einkleben)
Cuttermesser (einritzen des PVCs, kann dann über Kante gebrochen werden)
Schraubzwinge (nicht unbedingt nötig)
was rechtwinkliges (Geo-Dreieck meiner Freundin) *lach*

- ne halbe Stunde Zeit.

Gesamtkosten: 99 Cent ! Der Strom für den Dremel war teurer !

Bilder folgen !

Hinweis zu meinem verwendeten PVC: der hatte eine glatte, und eine rauhe Seite, die rauhe habe ich nach aussen genommen, um die Besiedelung mit Algen zu fördern. (auf der glatten rutschen die ab! *lach*)
Alternativ kann man auch Plexi-Glas benutzen, lässt sich aber net so schön schneiden, wie PVC (ist spröder)

Noch ein Hinweis, zu dem fertiggestellten: JAJA, ich weiss, die Verarbeitung ist nicht gerade optimal, und der Kamm hätte auch schöner aussehen können (freihand mit Dremel-Fräser) . Das ganze wurde am Schreibtisch hergestellt, ohne irgendwelche präzisen Maschinen. Deswegen auch LOW-COST-BASTELEI

LG STEFFEN

PVC zuschneiden:

Kamm anzeichnen, Bohren (3mm) und mit Dremel ausfräsen:

Kamm besser fräsen als ich !

Mit Feile oder Sand/Schleifpapier Kamm entgraden (bissi schöner machen)

.

weiter gehts:

alles rechwinklig zusammenkleben:

Pumpenöffnung bohren, Stück Rohr einkleben. Ich habe einen "Strömungsteiler" vorn mit aufgeklebt.

Pumpe einsetzen, und sich Gedanken über die Halterung machen. Ich habe mir aus Rest-PVC Winkel gebogen.

Weiter ....

Gedanken über die Befestigung machen. Ich habe 4 alte Eheim-Gummisaugnäpfe genommen. Man kann sich auch eine Halterung zusammen basteln.

Diesen Schritt VOR dem zusammen kleben

Am Ende sieht das so aus:

Der Seitendeckel wird nicht verklebt, sondern nur gesteckt. Man muss das bestimmt mal saubermachen.

Nach der ganzen Bastelei, das ganze (ohne Pumpe) in die Spülmaschine.

Im Moment wird dieses "Gerät" in einem Eimer mit Süsswasser zum Spülen, betrieben, und funktioniert wunderbar.

Also, viel Spass beim Selberbauen. Und net meckern, ich hatte nur lange Weile, und zuviel Zeit. !!

LG STEFFEN

Das ganze im Einsatz: nach einer Minute war die Kammhaut weg.

432 Besucher, und net ein feedback !

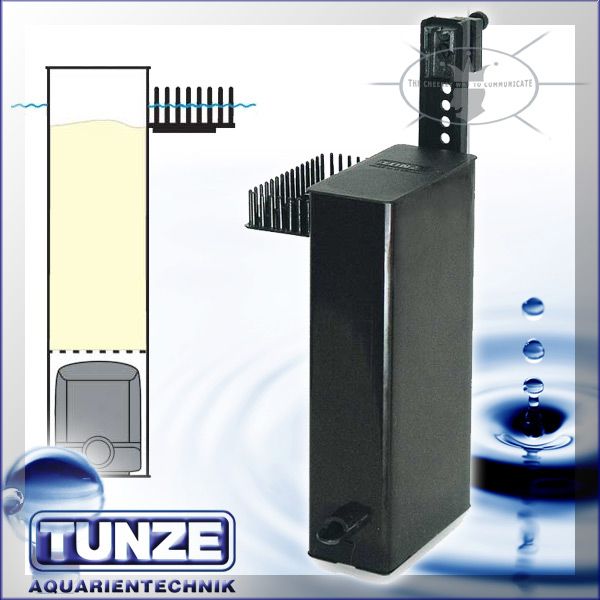

Idee stammt vom TUNZE Oberflächenabzug! Ich habe es ein bissi größer gemacht, so das Abschäumer und Heater mit reinpassen. Ich bezahle doch net knapp 100 € für das Teil !

Nochwas !

Habe jetzt 1 Woche getestet. eine 1000L/h - Pumpe ist bissi zu stark, für einen 3-mm Kamm. Saugende Geräusche, und der Wasserpegel ist schlecht zu halten, ohne das die Luft zieht. Tieferes Eintauchen macht das Vorhandensein des Kammes zunichte. Habe meine runtergeregelt auf 400l/h, dann gehts.
