Neues EVG anschließen (Problem)

hallo zusammen

ich bin dabei ein EVG (2x24w) auszuwechseln und habe an dem neuen leider eine etwas andere belegung als an dem alten.
kann mal einer sagen, ob ich es so richtig gemacht habe?
an dem neuen ist, im gegensatz zu dem alten, eine belegung mehr.

ich habe es folgendermaßen angeschlossen,.......
ich schilder es mal wie es auf den bildern zusehen ist.

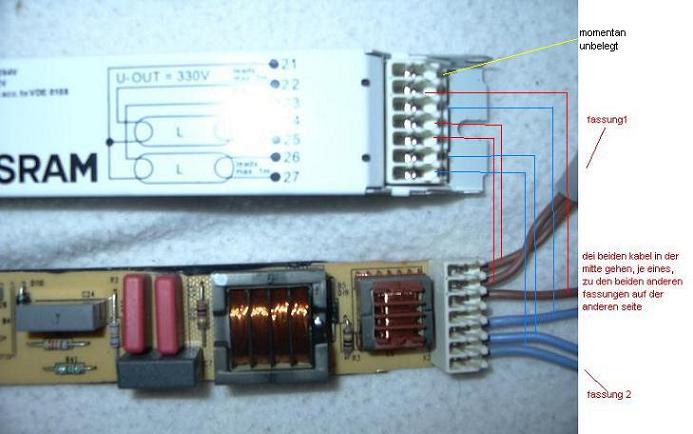

meine belegung am neuen EVG
die beiden unteren blauen kabel (belegund am alten EVG) (eine fassung) an 26 und 27,
die beiden oberen braunen kabel (belegund am alten EVG) (andere fassung) an 24 und 25,

das obere blaue kabel (belegund am alten EVG) an 23,
das untere braune kabel (belegund am alten EVG) an 22.

aber,........ nichts tut sich.
(sicherung bleibt aber auch drin)

folgendes war passiert. (nicht bei mir, bei einer bekannten)
die leuchte, ein T5 balken 2x24 watt, war komplett ins wasser gefallen. (katze war "schuld")
nach ein paar stunden ist es dann aufgefallen.
außer, dass die leuchte defekt war ist dem aqua und seinen bewohnern nichts passiert.
die sicherung oder der fi schalter hatte alles gerettet.

jetzt hab ich das EVG wie beschrieben getauscht, aber es funktioniert nicht.
hab ich es falsch angeschlossen oder können auch die röhren hinüber sein?

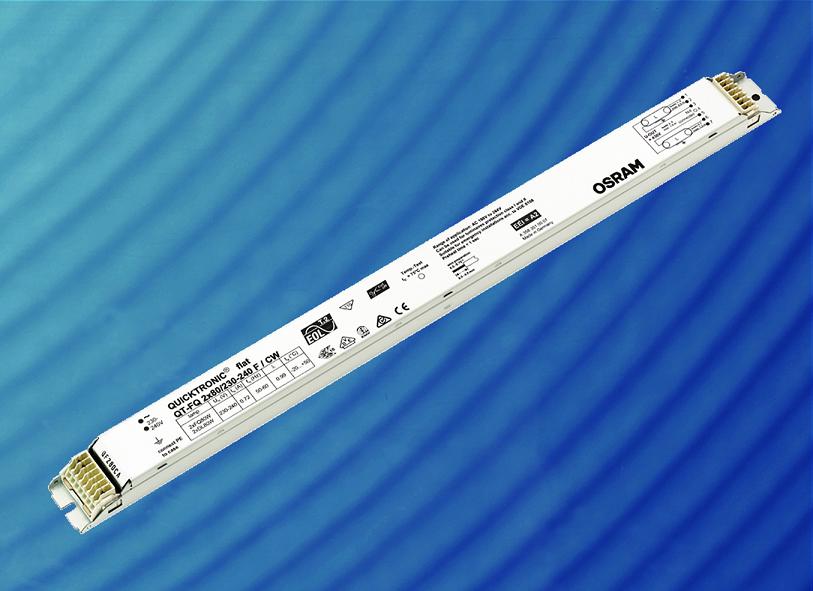

ich hab mal ein bild aus dem netz von dem alten EVG
(ist aber nicht die gleiche wattzahl, sollte aber doch wohl egal sein!?)
mit schaltbild angehangen.
vielleicht hilft's

gruß,
maico

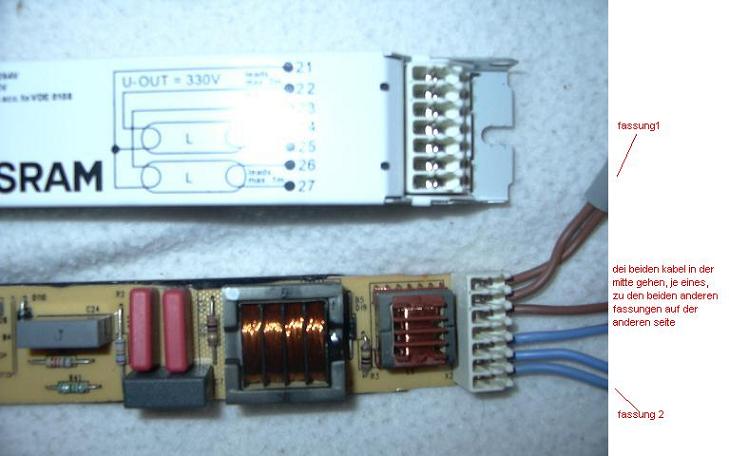

so, hier das bild vom "alten" EVG.........

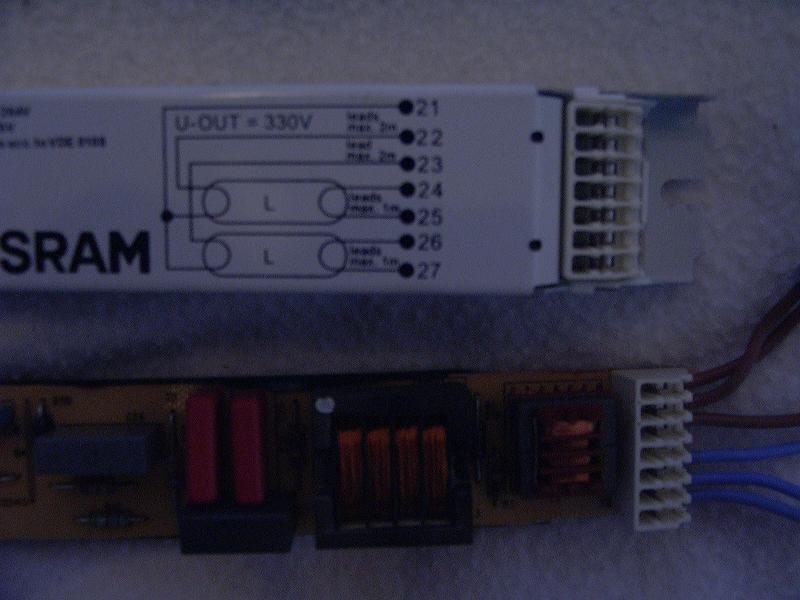

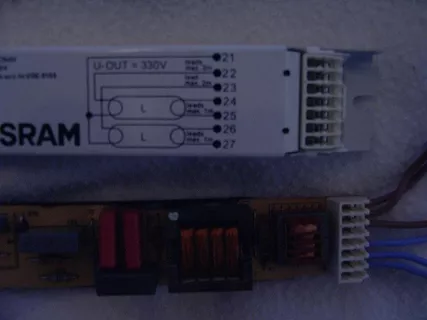

von dem neuen nochmal ohne blitz.
also das neue ist das obere und das alte das auseinander genommene.
nicht das ihr was falsches denkt

hallo michael

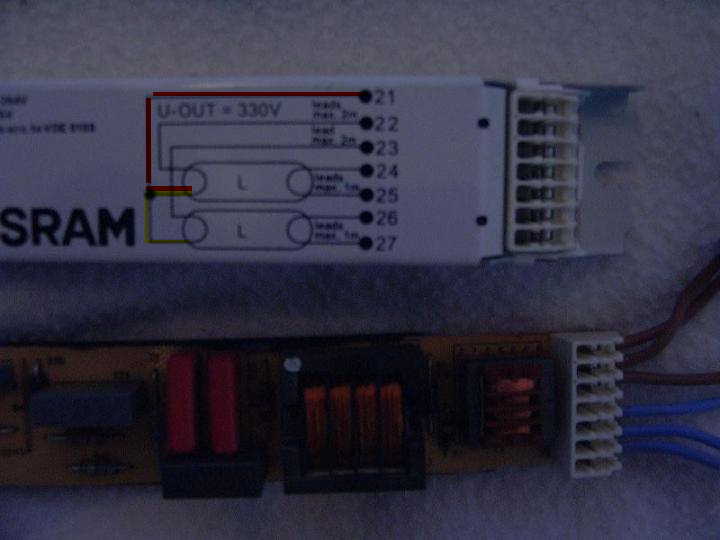

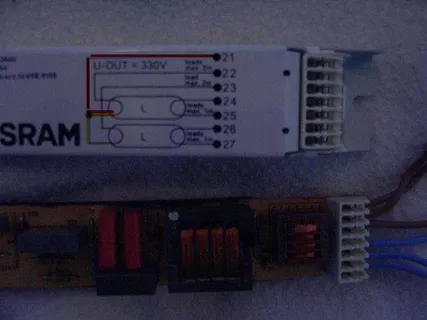

ich hab es nochmal mit strichen versehen.
ganz hab ich deine antwort leider nicht verstanden.

nennen wir die fassungen mal, blau, braun und blau/braun

aha,....... ich glaube ich verstehe.
also kann ich es nicht einfach so wieder anschließen wie es an dem alten war.

ok,........ also wir sehen die kabel von fassung1 (braun) und 2 (blau) beide auf der gleichen seite des balken
die sind also richtig verkabelt.

dann sehen wir je ein braunes (22) und blaues (23) kabel.

die gehen jeweils zu einer fassung zur anderen seite des balken.
nämlich fassung 3 und 4

das eine blaue (23) geht dort an fassung 3.
von da geht eine brücke (auch blaues kabel) zur fassung 4.
wie auch das braune (22) kabel.

und du meinst jetzt, von der brücke muss ich jetzt ein zusätziches kabel anschließen und auf 21 legen?

vielen dank für deine mühe.

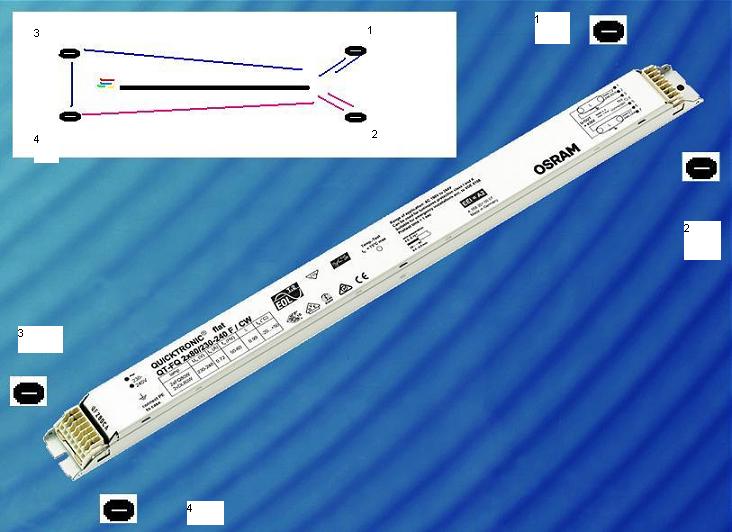

ich hab mal nochmal ein bild gezeichnet wie das alte verkabelt war
also ICH versteh die bilder

riesen dank und gruß,
maico

........jetzt hab ich es verstanden.
also wie schon vorher geschrieben muss ich ein zusätzliches kabel anschließen.

ist es eigentlich egal wo zwischen den beiden fassungen die brücke liegt oder die kabel anschließen?
also gibt es bei den röhren ein plus und minus was beachtet werden muss?

super das du mir da hilfst

gruß,
maico

hallo

Zitat

3.) Ist zwar etwas spät dafür: Solltest Du solche Arbeiten durch einen Elektriker ausführen lassen

des passt schooo,........
wenn ich mir da nicht sicher wäre/bin, dass ich das (mit deiner hilfe :D) hinbekomme, würde ich das nicht machen.
zumal das nicht für mich selber ist.

sollte ja eigentlich auch nur umgesteckt werden.
aber da das dingen eine neue belegung hat, dachte ich mir schon, dass das umgebaut werden muss.

aber trotzdem vielen dank für deine hilfe

gruß,
maico
