Aufbau von Dosierpumpen

Hallo zusammen,

ich bin zur Zeit dabei eine Dosieranlage für meine Ballingmischungen zu bauen.
Leider mußte ich feststellen das die kleinen Dosierpumpen die ich im Auktionshaus erstanden habe, nicht der Brüller sind.
Leider laufen die Pumpen nicht gleichmäßig genug um eine richtige Dosiermenge über eine gewisse Zeit zu gewährleisten.

In meinen Pumpen werden 3 Walzen von der Welle des Motos direkt angetrieben. Mich würde intressieren wie zB die Pumpen von Grotech aufgebaut sind.

Ich vermute das die Pumpen von Grotech diese Antriebstechnik nicht haben. Ich vermute das die Walzen in einer Art Drehkreuz mit 3 Armen befestig sind.

Kann das jemand von Euch bestätigen ? ggf ein Bild davon machen ?

Hat jemand sowas schon nachbebaut ?

Danke für Eure Hilfe

Andreas

Hallo,

die Aqua-Medic arbeitet mit einem Kreuz und 4 Walzen.

Die Grotech Tec 3 NG und die Aqualight 1-Kanal haben äußerlich den gleichen Antrieb (und mich würde es nicht verwundern, wenn der Antrieb nicht nur gleich aussieht).

Hier laufen 3 kleine Walzen in einem weißen Kunststoffgehäuse und werden alle von der gleichen Welle angetrieben. Gut möglich, dass es die Motorwelle ist, vielleicht ist auch noch ein kleines Getriebe drin. Ich habe es noch nicht für nötig befunden, ein so teures Gerät auseinanderzunehmen.

Bisher arbeiten beide Geräte bei mir einwandfrei und Ungenauigkeiten sind mir bisher nicht aufgefallen.

Auf den Milliliter genau kommt es ja eigentlich eh nicht an.

Grüße
Christian

3 walzen die über ein Drehkreuz fixiert sind und davon gleichzeitig gegen die Achse gedrückt werden.

mfg Uwe

und ganz nebenbei die von Use

US Elektr. kann ich nur empfehlen.

Läuft bei mir einwandfrei und super genau bei allen drei Ballinglösungen.

Eine Pumpe habe ich da sogar noch über. Die ich demnächst für Aminos nutzen werde.

Gruß

Guido

Hallo

quote use : "3 walzen die über ein Drehkreuz fixiert sind und davon gleichzeitig gegen die Achse gedrückt werden."

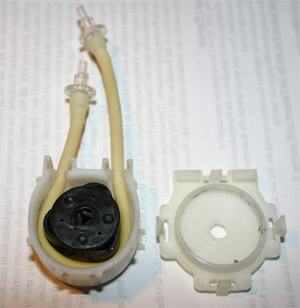

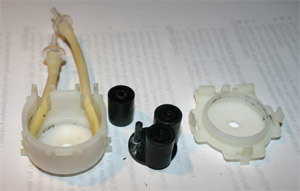

So wie es ausschaut gibt es kein spezielles Getriebe bei Grotech, die Motorwelle wird direkt in die Pumpenvorrichtung gesteckt. Hier 2 Bilder ...

Hinweis: Diese Bilder dienen ausschliesslich zur Information in diesem Thread, professionelle Nachbauten müssen eventuelle Copyrights/ Patente vom Pumpenhersteller beachten!!!

Gruss

Thomas

Und? Ist doch genau so wie ich beschrieben habe? Sind ja die gleichen Pumpen die in meiner auch drinnen sind Es gibt viele billige Imitate am Markt. Die Pumpen sind jedenfalls Made in Deutschland und funktionieren gut und auf die Steuerelektronik komt es halt auch noch an.

mfg Uwe

Hallo zusammen,

ich danke für Eure Hilfe, das hilft mir, evtl auch andere doch weiter.

Das die Walzen besser funktionieren wenn sie geführt sind, ist klar.
Jetzt stellt sich nur noch die frage kann man den besseren Pumpenkopf auch auf die billigen Pumpen bauen.

Uwe, kannst Du mal den Durchmesser von deinen Dosierpumpen messen ?
Wenn die gleich sind, komme ich bei Dir mal vorbei ...

Vielleicht gibts ja dann mehr als nur Pumpenköpfe ...

Andreas

Was für nen Durchmesser? Bring die Billigheimer mal her und dann sehen wir mal ob man da was draus machen kann. Außer Sa vormittag bin ich am WE höchstwahrscheinlich zu Hause.

mfg Uwe

Hallo Andreas,

hat sich was neues bezüglich deiner Dosierpumpen ergeben ... ansonsten hätte ich da einen Tip für dich.

Gruss

Thomas
http://www.aquacorner.de

Hallo Thomas,

bis jetzt noch nicht, ich hatte bis dato noch keine Zeit mich mit Uwe zu treffen.

Wir wissen zumindest aber schon mal das die Welle des Motos den gleichen Durchmesser hat. Somit müßte zumindest ein Umbau auf den Pumpenkopf von Grotech möglich sein.

Andreas

Hallo Andreas,

hab dir ne Nachricht geschickt ...

Gruss

Thomas

http://www.aquacorner.de

Hy,

ich denk dein Problem liegt wirklich an den 9V. Ich betreibe meine Pumpen mit 12V und einem 1000mA Netzteil. Hab jetzt mal nachgemessen:
5s = 2.1ml bzw 10s = 4.25ml, eigentlich ziemlich konstant, bei 85ms kann ich sogar einen Tropfen dosieren.

Die USB Steuerung ist von Conrad ( K8055, gibts als Bausatz für 29.95 Euro oder schon fertig aufgebaut ) und die Ansteuerung der Pumpen erfolgt einfach über ein Relais.
Die Karte hat 8 Digital/ 2 Analog Ausgänge und 2 Analog/ 5 Digital Eingänge. Programmieren kann man das ganze unter Windows mit Visual C++, Visual Basic oder Delphi. Ich verwende C++, und das funktioniert sehr gut. Ich hab mir dafür ein altes Vaio Laptop geholt.

Gruss

Thomas
