Hallo,
von TRIDONIC haben wir T5-EVGs , welche wahlweise 3 oder 4 T5-Röhren 24W schalten können.
Beiträge von Andrej Jäkel
-
-
Hallo,
die 4 xHQI für EVG haben natürlich alle ein extra Kabel.
Für die T5-Ansteuerung benutzen wir ein Kabel, wobei immer 2 bzw. 3 Gruppen geschalten werden.
Also bei dieser Leuchte insgesamt 5 Kabel.
Viele Grüße
A. Jäkel -
Zitat
Original von Korallenwelt
6 x T5 ist natürlich auch schon nicht zu verachten!!!!
Nein, Torsten: 12x39W T5
Die Aufgabe war: maximales Licht und beste Lichtverteilung. Deshalb anstelle von 6x80W T5 die 12x39W T5!
Viele Grüße
A. Jäkel -
Hallo Torsten,
um welche Beckentiefe geht es denn?
Wir haben zur Zeit im Auftrag von Aquaperfekt für einen ausländischen Kunden eine gigantische PHOTON-PLUS 1865mm lang in der Sonderfertigung: 4x400W HQI + 12x39W T5.
Hierbei werden aus Platzgründen externe elektronische Vorschaltgeräte für die HQI benutzt.
Dadurch weniger Wärmeentwicklung in der Lampe und sie ist geräuschlos !
Durch die 12x39W T5 kommt auch eine super T5-Ausleuchtung bis an die Ränder, sodaß auch Becken bis 220m voll ausgeleuchtet werden.

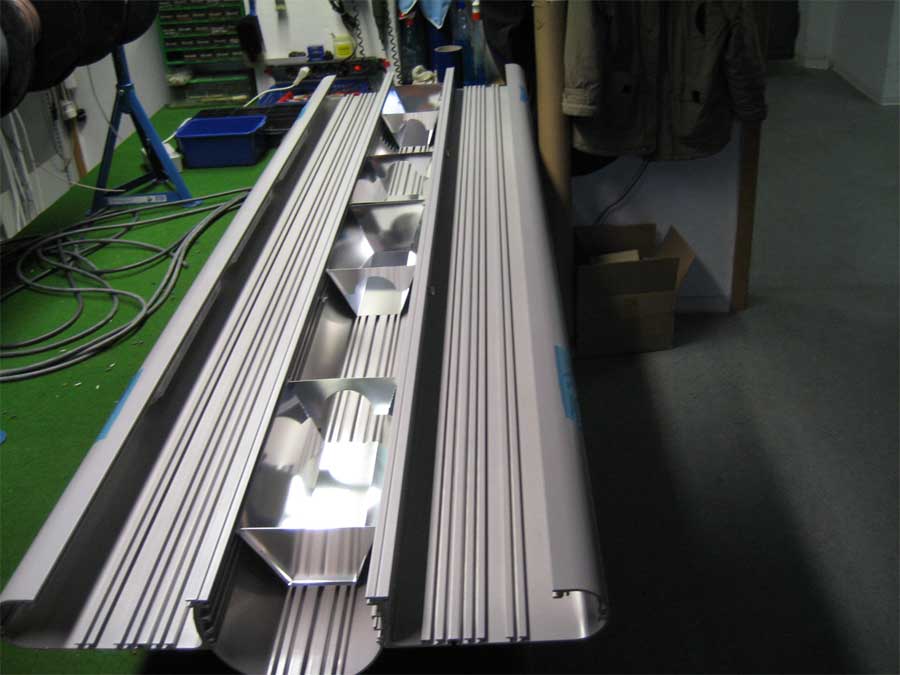

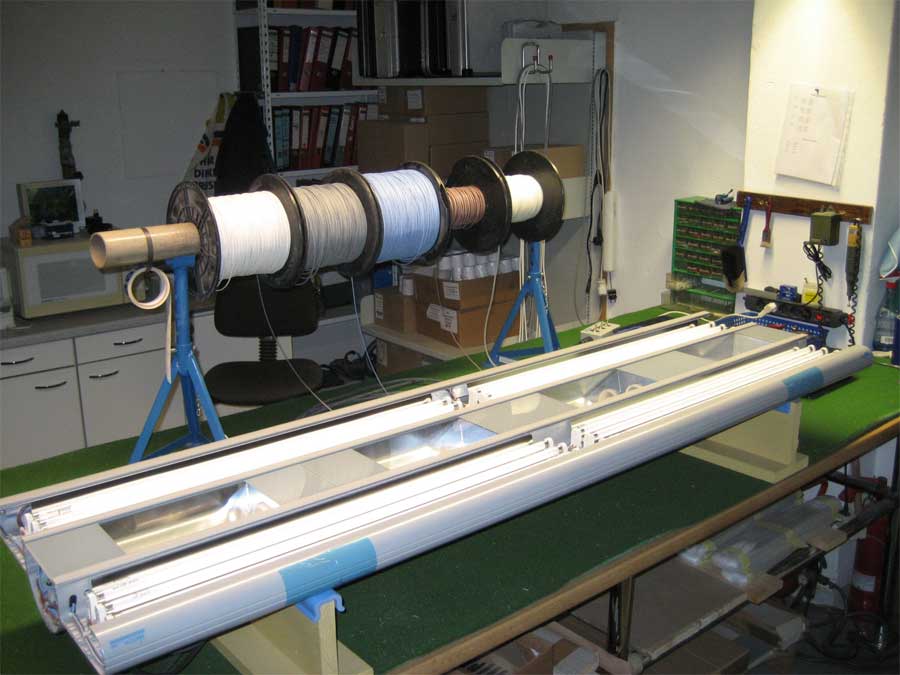

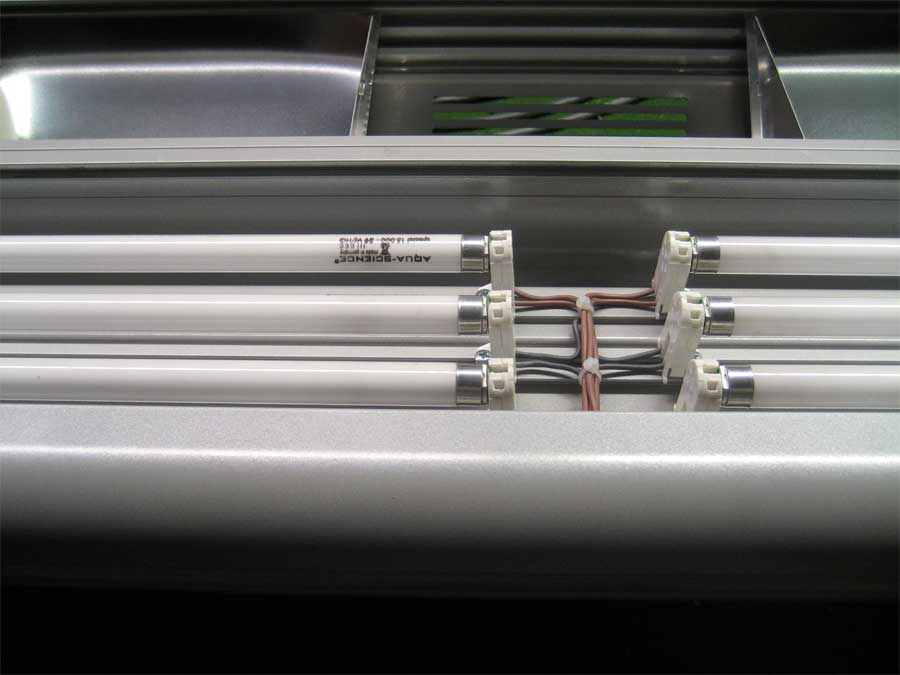

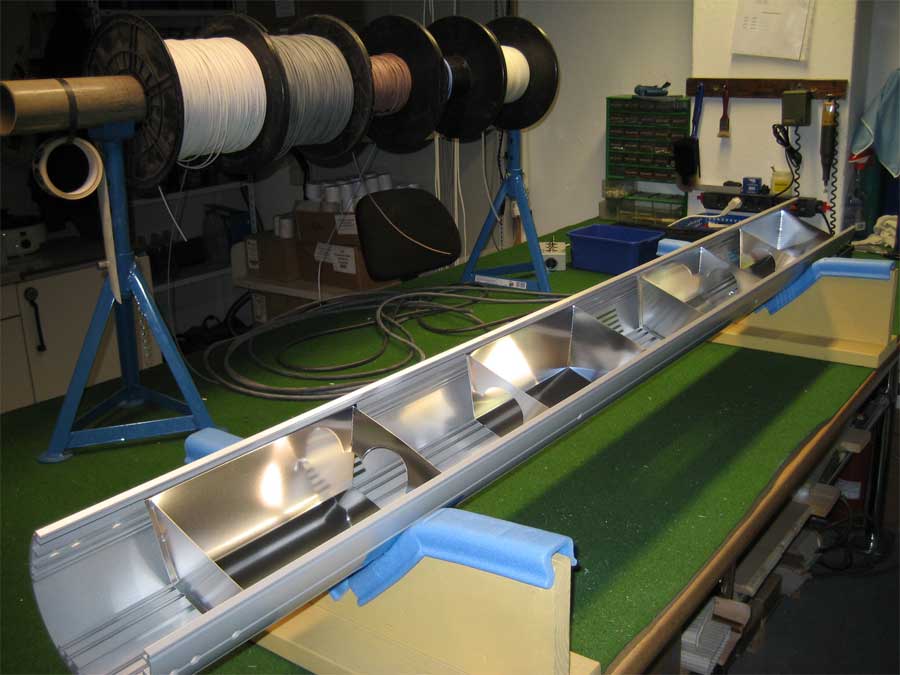

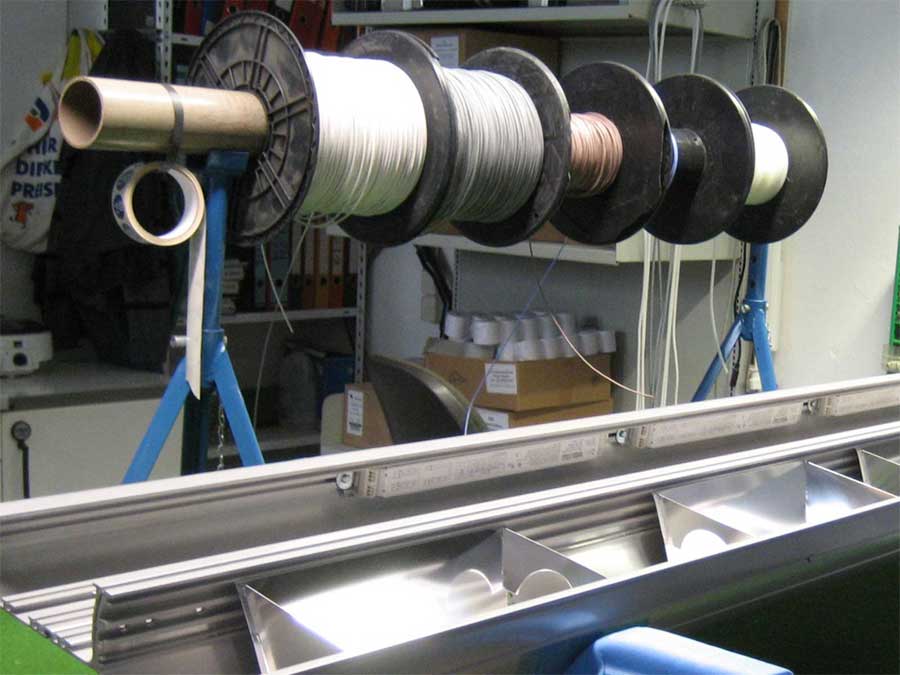

Hier mal ein paar Bilder von der Fertigung -
Seit einiger Zeit werden wir von interessierten Kunden mit der Aussage konfrontiert,
dass die PHOTON-Lampen nicht mehr produziert werden bzw. nur noch billige Nachbauten
angeboten werden.
Hierzu folgende Klarstellung:
Anfang 2004 wurde die neue Lampenserie PHOTON ausschließlich durch Eigenfinanzierung unserer Firma in Berlin entwickelt, produziert und zur Interzoo 2004 erstmals präsentiert. Die Produktion erfolgte im Auftrag der Firma AquaPerfekt. Den Vertrieb in den Fachhandel übernahmen die Firmen AquaPerfekt und GroTech .
Aus dieser Zeit resultieren auch die ergänzenden Bezeichnungen „AquaPerfekt PHOTON-PLUS“ bzw. „GroTech PHOTON-PLUS“Ab November 2007 wurde die Vertriebsstruktur geändert. Die Lampen werden durch die Firma
AquaPhoton Berlin als Hersteller direkt über den Fachhandel bzw. über einen eigenen
Onlineshop angeboten.A. Jäkel
-
Hallo,
ich würde folgende Überlegung anstellen:
1. Wenn ein Doppel-EVG für T5 verbaut ist, kann das EVG defekt sein, aber auch der Ausfall einer Röhre läßt die zweite Röhre "verstummen".
2. Wenn Einzel-EVGs verbaut sind, ist der gleichzeitige Ausfall von beiden EVGs nur durch einen Fehler in der Netz-Spannungsversorgung wahrscheinlich.
Fazit: erstmal beide Röhren tauschen !
Viele Grüße
A. Jäkel -
Hallo,
prinzipiell können Verdrahtung, Vorschaltgerät, Fassung oder Zündgerät den Dienst versagen.
Der konkrete Fehler läßt sich durch einen Elektro-Fachkundigen meßtechnisch schnell ermitteln.
Mit hoher Wahrscheinlichkeit ist hier das Zündgerät defekt und muß ausgetauscht werden.
Ersatzteile erhalten Sie selbstverständlich auch bei uns.
Hierzu benötige ich die Lieferadresse per PN.
Viele Grüße
A. Jäkel -
Hallo,
eine Umrüstung ist immer mit sehr viel Aufwand verbunden.
Entschließt man sich doch aus verschiedenen Gründen zu so einem Schritt, können im Verlauf unangenehme Überraschungen auftreten:
In den o. g. Dreiecks-Balken passen nämlich nicht ohne Weiteres handelsübliche T5-EVGs.
Hier ist dann Ärger vorprogrammiert.....
Zusätzlich muß eine Steuerleitung für die Dimm-Schnittstelle in die Leuchte eingebaut werden.
Und dann braucht man ja auch noch die Ansteuerung für das Ganze.
Eine Variante mit externen EVGs ist noch aufwändiger: Gehäuse für das EVG finden, die Leitungen zu den Fassungen ( 7 bzw. 8 Stück) müssen nun wieder in den Leuchtbalken und dürfen auch nur eine bestimmte Länge haben. Und wenn dann noch die einschlägigen Schutzbestimmungen stimmen sollen, ist es fast unmöglich.
Viele Grüße
A. Jäkel -
Es wurde eine Lichtfeld-Messung mit folgendem Ergebnis durchgeführt:
Die PHOTON-PLUS mit 4x54W T5 und den 4 neuen Einzelreflektoren hat die gleiche Lichtausbeute wie das Modell mit 6x54W T5 und je einem Kompaktreflektor pro Seite. Durch den Röhrenabstand von 70mm konnten wir die Einzelreflektoren auch größer gestalten, was zu diesem hervorragendem Ergebnis geführt hat.
Deshalb wurden auch alle PHOTON-Leuchten mit bisher 6xT5 aus dem Fertigungsprogramm genommen.Viele Grüße
A. Jäkel -
Ab sofort ist ein T5-Umbau-/ Nachrüstset für alle älteren PHOTON-PLUS bzw. PHOTON-LINEA mit 4xT5 erhältlich.
Durch den Austausch der bisherigen Kompaktreflektoren und Montage der Einzelreflektoren wird eine deutlich bessere Lichtkonzentration im T5-Modul erreicht.
Das Set besteht aus 4 Stück Hochglanz-Einzelreflektoren , Montagematerial, Anleitung.
Der Austausch ist ohne Probleme selbst zu erledigen.
Viele Grüße
A. Jäkel -
Zitat:
"wir planen, uns ein Aquarium zu kaufen (90x60x60) und suchen eine passende Beleuchtung. Wir waren in mehreren Geschäften - und jeder sagt was anderes."Hallo,
der lokale Händler hat auch nur einen begrenzten Blick auf die Dinge, sodaß eben die unterschiedlichsten Empfehlungen entstehen.
Gut, daß man im weltweitem Gewebe auch Alternativen finden kann.Ich finde, auf ein 90iger Becken gehört auch eine 90iger Lampe, egal ob HQI, T5 oder Kombi.
Viele Grüße
A. Jäkel -
Das o.g. Angebot richtet sich an die Nutzer ohne Elektro-Fachkenntnisse , die ihre neue oder bereits vorhandene Elektroversorgung der Geräte ohne großen Aufwand ( steckerfertig), sicher ( integrierter FI-Schalter), komfortabel ( mit 2-Kanal-Schaltuhr) und optisch ansprechend gestalten wollen.
Es ist gut und richtig, daß hier Elektriker-Kollegen ihre Sicht auf die Dinge in Wort und Bild darlegen.
Aber viele Nutzer haben aus den verschiedensten Gründen nicht die Möglichkeit, eine solche perfekte Elektroinstallation mit getrennten Stromkreisen zu realisieren.
Übrigens, der Sinn eines FI-Schalters ist: auszulösen, wenn im Störfall Gefahr für Leben und Gesundheit besteht. Die damit verbundenen negativen Folgeerscheinungen ( zeitweise Stromabschaltung der gesamten Technik) können durch techn. Maßnahmen verringert werden.
Der Themenstarter sucht für sich eine Lösung, die zwischen kaskadierten Tischsteckdosen, Baustromverteiler, aufwendiger Neuinstallation oder o.g. Angebot liegt.
Viele Grüße
A. Jäkel -
Hallo,
für die PHOTON-Serie werden aktuell elektronische Vorschaltgeräte ( EVGs) der Firma Vue Technology LLC, USA benutzt.
Diese werden in einem externem Aluminium-Kühlrippengehäuse mit Netzstecker und lampenseitig steckerfertig für den Anschluß an die Leuchte geliefert.
Die Länge der Lampenleitung beträgt 2,8m. Es wird kein Zündgerät benötigt.
Weitere Eigenschaften sind: kein Flimmern, kein lästiges Brummen, längere Brenner Lebensdauer, weniger Hitzeentwicklung, 99% Leistungsfaktor, automatische Abschaltung bei Brennerausfall, automatische Kompensation von Spannungsschwankungen, konstante Leistung, Lampen Frequenz zwischen 60 - 80KHz.
Ein nachträgliches Umrüsten von PHOTON-Leuchten auf EVGs ist möglich, sollte jedoch in einer Fachwerkstatt erfolgen.Viele Grüße
A. Jäkel -
Hallo,
die für die PHOTON-Serie verwendeten elektronischen Vorschaltgeräte können aus mechanischen und thermischen Gründen nur extern betrieben werden.
Da konventionelle ( magnetische) Vorschaltgeräte im wesentlichen aus Eisen und Kupfer bestehen, ist die Lebensdauer nicht begrenzt. Durch einen integrierten reversiblen Thermoschalter, welcher bei ca. 150 grd C auslöst, wird bei zu hoher Temperatur die Lampe abgeschaltet.
Jedoch kann im Laufe der Zeit aus einem sanften Brummen ( techn. bedingt) eine störende akustische Belastung entstehen.
Viele Grüße
A. Jäkel -
Hallo,
wenn mehrere Lüfter in Betrieb sind, kann man den " Störenfried" ermitteln und ihn zunächst erst einmal außer Betrieb nehmen ( mit einem Seitenschneider die Zuleitung kappen). Auch bei nur einem Lüfter würde ich das so machen, denn Zwangskühlung ist bei dieser Art der Beleuchtung nicht lebensnotwendig. Danach kann man sich in Ruhe !!! um Ersatz kümmern.
Ein Tip für alle Nutzer von 12V= Ventilatoren zur Kühlung: Die Lebensdauer der Ventilatoren wird deutlich erhöht, wenn die Versorgungsspannung durch Einstellung am Steckernetzteil verringert wird. Als Nebeneffekt : geringerer mechan. Verschleiß und weniger Geräusche. Bei Bedarf erhöht man die Spannung eben wieder.
A. Jäkel -
Beim Einsatz von internen magnetischen Vorschaltgeräten kann sich ein "Netzbrummen" von 50Hz auf den Lampenkörper übertragen. Dieser wirkt dann als Resonanzkörper und andere Bauteile ( zB. die Glasscheiben )können mitvibrieren.
Diese unangenehme Eigenschaft tritt insbesondere bei den 250W-Geräten auf und wird durch die Anzahl der internen Vorschaltgeräte noch verstärkt.
Wir verwenden seit einiger Zeit spezielle Silikon-Unterlegscheiben beim Verschrauben der Vorschaltgeräte.
Ein Nachrüsten ist möglich. Hierbei muß jedoch gewährleistet bleiben, daß die elektrische Schutzleiter-funktion sowie die Wärmeableitung zum Lampenkörper erhalten bleibt.
Weitere Möglichkeiten sind Austausch des Vorschaltgerätes ,Umrüstung auf die externe Variante oder der Einsatz von elektronischen Geräten.
Ich bitte um telefonische Kontaktaufnahme zu den Geschäftszeiten, um individuell das Problem zu lösen.
A. Jäkel -
Als Hersteller der PHOTON-Leuchten möchte ich allen an unseren Produkten interessierten Aquarianern
die Möglichkeit der Information, der Diskussion von Verbesserungsvorschlägen und auch für kritische Hinweise geben.
NEU: Die PHOTON-Serie ist ab sofort mit Einzelreflektoren im T5-Modul erhältlich.
Näheres dazu unter http://www.aquaphoton.de.
Ich freue mich auf anregende Diskussionen, um unsere Produkte und den Kundenservice weiter zu verbessern.
A. Jäkel -
Hallo,
die Photon-Plus kann auf Grund ihrer Breite von 530 mm und Länge von 1605 mm die gewünschte Fläche ausleuchten. Der Vertrieb erfolgt über AquaPerfekt Boettcher.
Auf Wunsch kann ich eine Produktbeschreibung per Mail senden.
Ab 1. November 2007 wird sich die Firma AquaPhoton als Hersteller der PHOTON-Leuchten mit einem eigenen Internet-Shop vorstellen.
Viele Grüsse
A. Jäkel -
Warum umbauen?
Die PHOTON-PLus gibt es in 1605mm Länge mit 2x400W + 4x80W T5 als Standard.
Viele Grüsse
A. Jäkel -
Hallo,
ab Herbst 07 wird die Photon-Plus auch mit Einzelreflektoren für die T5-Röhren erhältlich sein.
Allerdings dann nur max 4xT5. Außerdem wird die Stärke des Schutz-Acrylglases für T5 auf 3mm verringert.
Dieses Änderungen werden. eine höhere Lichtausbeute im T5-Teil bewirken.
A. Jäkel -
Zwischen 2 der 4 Fassungen besteht jetzt eine Drahtbrücke. Dort muß der Draht von Anschluß 4 mit angeschlossen werden.
-
Bei dem neuen EVG ist vom Anschluß 4 ein zusätlicher Draht zu verwenden.
-
Hallo,
die Verkabelung der beiden EVG ist ausgangsseitig nicht identisch !!!
Nochmals beide Schaltungen vergleichen. -
Hallo,
also die einzige Lösung ist es nicht .
Eine PHOTON-PLUS mit 930mm langem Mittelteil ( 1 oder 2 HQI-Brenner mit 150W bzw. 250W) und jeweils
2 Seitenteilen in 630mm Länge mit je 2x24W T5 hat die gleichen Abmaße. -
Zitat
Original von ChristophA
jetzt suche ich immer noch einen bei dem ich mir mal HQI - Beleuchtung angucken könnte.
Es wäre toll wenn sich einer irgendwo zwischen Schleiden, Köln und Leverkusen finden lassen würde.
Meerwasser-Boetcher in Pulheim bei Köln ist eine gute Adresse -
Bei der PHOTON-PLUS 1605 mm beginnen die HIT-Reflektoren 275mm
von den Außenkanten.
Viele Grüsse
A. Jäkel -
Für die vielen Besitzer von Eck-Aquarien ist ab sofort aus unserer modularen Photon-Serie die neue PHOTON-DELTA verfügbar.
Nähere Infos unter : http://www.aquarienleuchten.com
A. Jäkel -
Die HQI-Reflektoren haben 250mm x140mm (LxB) Lichtaustrittsfläche.
Vom Rand sind sie 185 mm entfernt und zwischen beiden Reflektoren
bleiben dann 370 mm Abstand.
A. Jäkel -
Die externen magnetischen Vorschaltgeräte 400 W können problemlos
"gestapelt" werden. Die Lüftungsschlitze sollten aber frei bleiben.
Viele Grüsse
A. Jäkel -
Die PHOTON-PLUS 2x400W + 6xT5 gibt es in den Längen 935mm, 1245mm, 1865mm und im Dezember auch in 1605mm Länge.
Bei 935mm Länge sind die Reflektoren ca. 100mm vom Rand entfernt und ca. 200mm beträgt der Abstand zwischen den Reflektoren.
Der Abstand kann nicht verändert werden, da bedruckte Glasscheiben verwendet werden.
A. Jäkel
